SiT12-205 Controlli di manutenzione
Diagnostica 133
3. Controlli di manutenzione
3.1 Serie ARC433
Nella serie ARC433A, il display della temperatura sulla sezione principale indica i codici
corrispondenti.
1. Premendo il pulsante annulla timer (Cancel) per 5 secondi, l’indicazione “00” lampeggia
nell’area di visualizzazione della temperatura.
< Coperchio in posizione aperta >
2. Premere ripetutamente il pulsante annulla timer fino a quando non viene emesso un segnale
acustico continuo.
Il codice visualizzato cambia secondo l'ordine seguente fino a quando un segnale acustico
prolungato indica il codice attivo.
.
Nota:
1. L'emissione di un segnale acustico breve e di altri due consecutivi indica che i codici non
corrispondono.
2. Per cancellare il codice visualizzato, tenere premuto il pulsante annulla timer per 5 secondi. Il
codice visualizzato scompare anche quando non viene premuto alcun pulsante per 1 minuto.
N. Codice N. Codice N. Codice
1 00 11 E7 21 UA
2 U4 12 C7 22 A5
3 F3 13 H8 23 J9
4 E6 14 J3 24 E8
5 L5 15 A3 25 P4
6 A6 16 A1 26 L3
7 E5 17 C4 27 L4
8 LC 18 C5 28 H6
9 C9 19 H9 29 H7
10 U0 20 J6 30 U2
C
ON
TEMP
ON/OFF
POWERFUL
HOME LEAVE
MODE
TIMER
FAN
SWING
SILENT
SENSOR
ON
CANCEL
OFF
Trasmettitore di segnali
Invia segnali all’unit interna.
Display
Visualizza le impostazioni attuali.
(La figura mostra il display con tutte
le segnalazioni attive, unicamente a
scopo esplicativo).
Pulsante HOME LEAVE
Pulsante TIMER ON
Interruttore ON/OFF
Pulsante TIMER OFF
per il funzionamento in modalit
HOME LEAVE
Selettore MODALIT¸
Pulsante POWERFUL
per funzionamento in modalit
POWERFUL (massima potenza)
Pulsante SILENT
Pulsante SWING
per il funzionamento silenzioso
DELL’UNIT¸ ESTERNA
Pulsante SENSOR
Pulsante OROLOGIO
per attivare il funzionamento
del sensore di movimento
INTELLIGENT EYE
• Seleziona la modalit di
funzionamento.
(AUTO/DEUMIDIFICAZIONE/
RAFFREDDAMENTO/
RISCALDAMENTO/VENTILAZIONE)
Pulsante di impostazione
del TIMER
• Permette di impostare l’orario
di funzionamento.
Pulsante regolazione
VENTILATORE
• Consente di selezionare la
portata d’aria desiderata.
Pulsante annulla timer
(CANCEL)
• Annulla l’impostazione del
timer.
Pulsanti di regolazione
della TEMPERATURA
• Per modificare la temperatura
impostata.
• Premendo questo pulsante una
volta si avvia l’unit .
Premendolo nuovamente, l’unit
si arresta.
(Q0344)

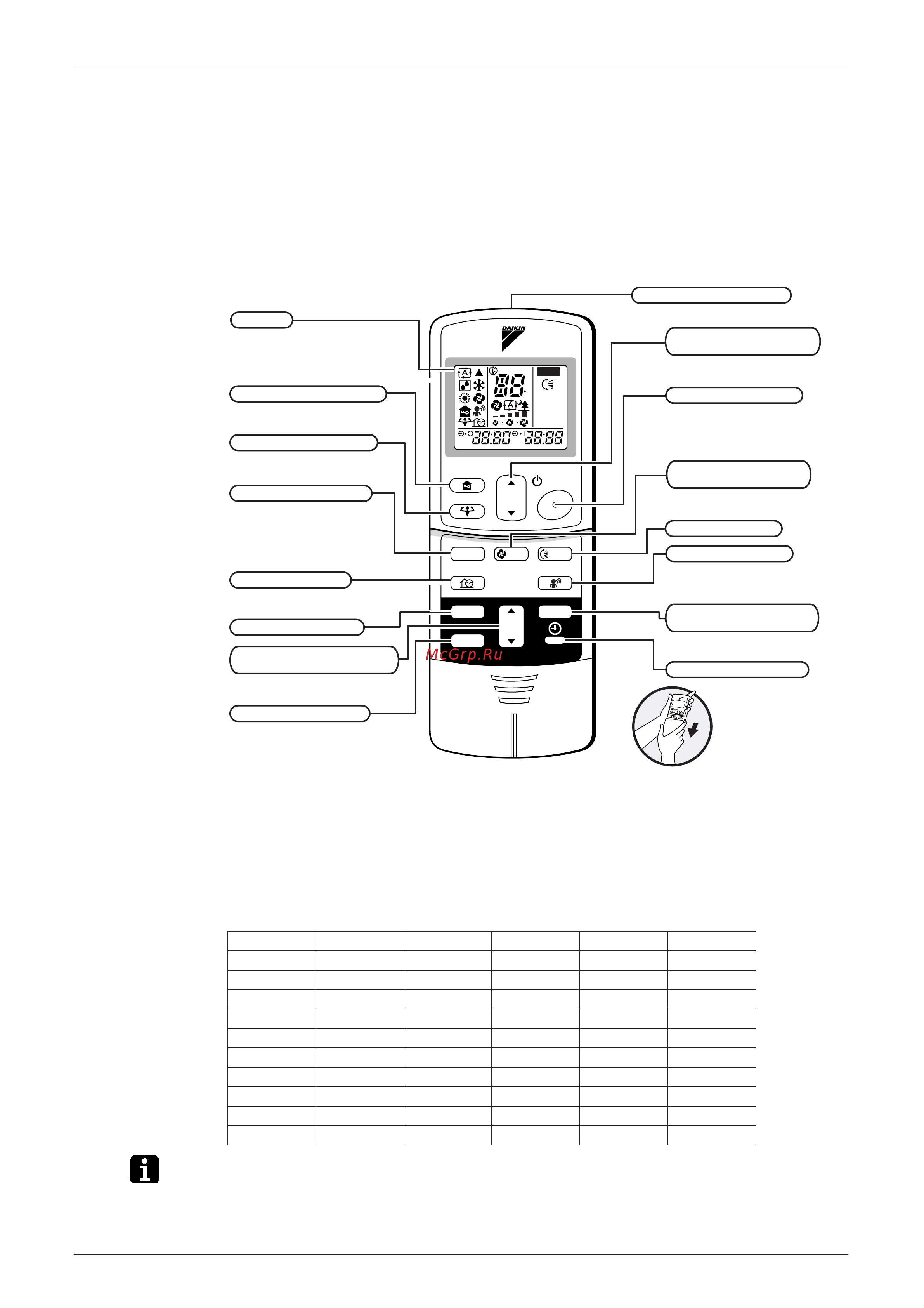

In figura, telecomando per <ARC433A1, A2>
(unit a parete classe 25 / 35).
