Unità esterna (classe 52 / 58 / 68 / 75) SiT12-205
216 Procedura di smontaggio

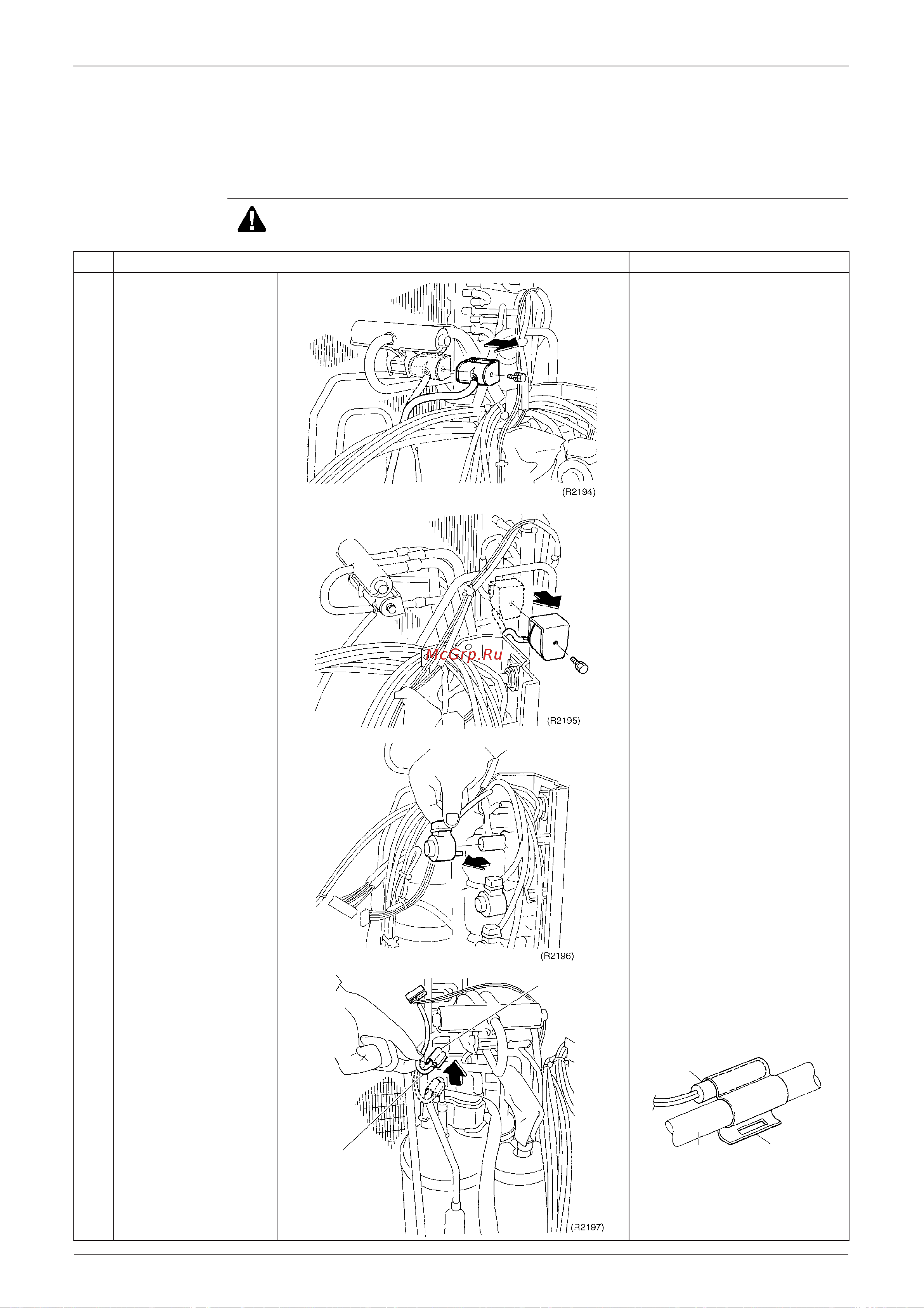

2.6 Smontaggio della bobina della valvola a 4 vie,
dell'elettrovalvola, della valvola di espansione e il
termistore
Procedura Avvertenza Prima di procedere allo smontaggio, attendere 10 minuti o più dopo
aver disinserito l'alimentazione di tutti i componenti.
Fase
Procedura Posizioni
1
Rimuovere la vite della
bobina della valvola a 4
vie.
2
Rimuovere la vite della
bobina
dell'elettrovalvola.
3
Togliere la bobina della
valvola d'espansione
elettronica di ciascun
locale.
Posizionare il termistore in
modo che le estremità siano
poste a contatto con
l'estremità della molla a
pressione.
4
Sganciare la molla a
pressione del
termistore e rimuovere
il termistore della linea
di mandata.
Fare attenzione a non
perdere la molla a pressione
del termistore della linea di
mandata.
Molla a
pressione del
termistore
Termistore della
linea di mandata
Molla a
pressione del
termistore
Termistore
Tubo
