SiT12-205 Configurazione del sistema
Configurazione del sistema 85
■ Unità esterna
■ Unità interna
1. Filtro fotocatalitico deodorizzante e Filtro
purificatore:
• Questi filtri sono applicati all’interno dei filtri
dell’aria.
2. Mandata dell'aria
3. Display
4. Griglia frontale
5. Deflettore (con alette verticali)
• Il deflettore è posto a monte della mandata
dell'aria
6. Presa d'aria
7. Filtro aria
8. Deflettore (con alette orizzontali)
9. Spia di funzionamento (verde)
10. Spia del TIMER (arancio):
11. Spia (rossa) modalità HOME LEAVE:
12. Interruttore ON/OFF dell'unità interna:
• Premendo questo pulsante si avvia l'unità.
Premendolo nuovamente, l'unità si arresta.
• Questo interruttore è utile quando il
telecomando non è disponibile.
13. Ricevitore di segnali:
• Riceve i segnali provenienti dal telecomando.
• Quando l'unità riceve un segnale, emetterà un
breve bip.
• Avvio dell'unità.....................bip bip
• Modifica delle impostazioni..bip
• Arresto dell'unità ..................bip lungo
14. Panello di controllo
15. Sensore temperatura ambiente
• Rileva la temperatura dell'aria vicino all'unità.
• Per la modalità di funzionamento, fare
riferimento alla tabella seguente:

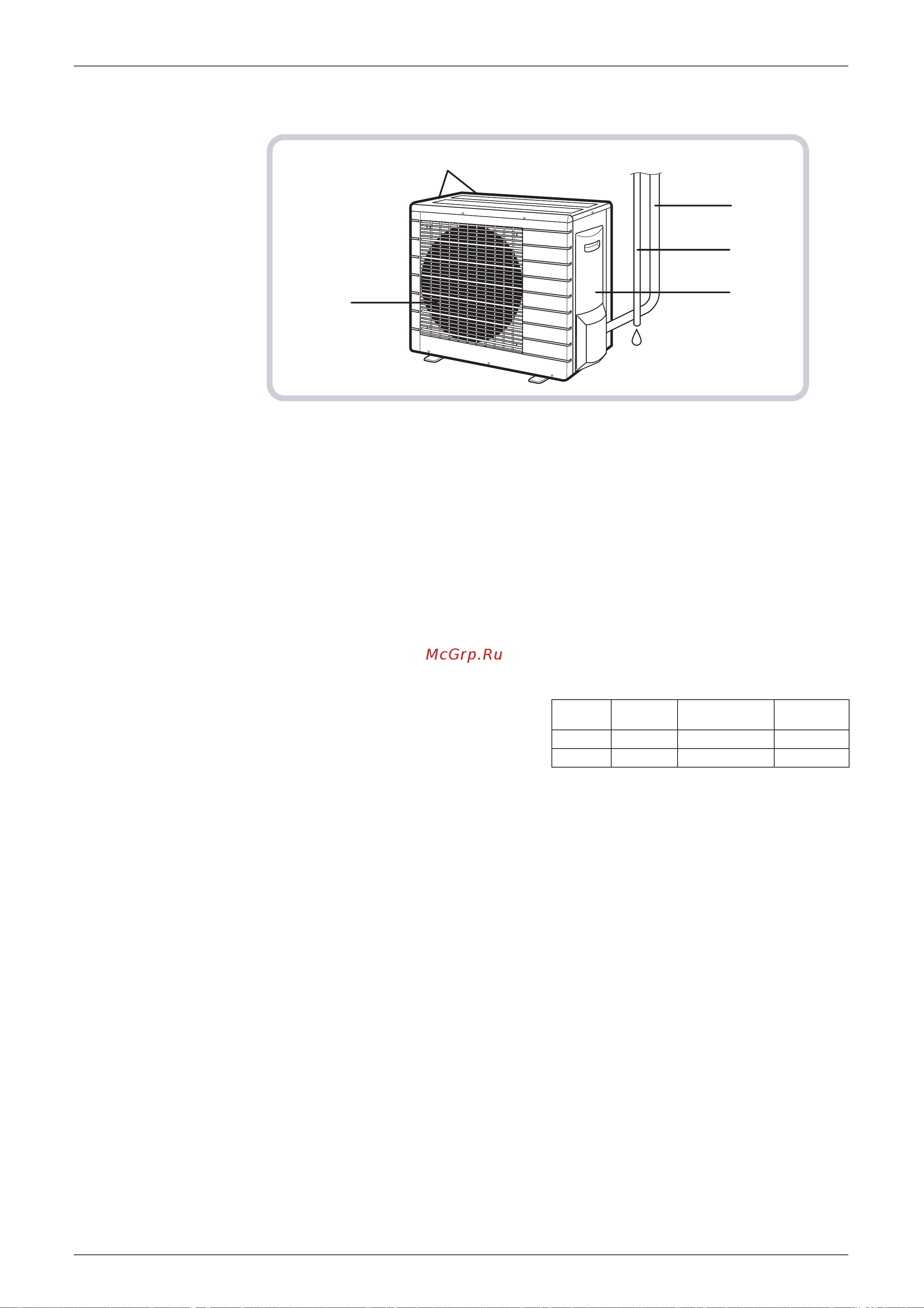

■ Unità esterna
16. Presa d'aria: (sul retro e di lato)
17. Linee frigorifere e cavo di collegamento tra le
unità
18. Tubo di scarico
19. Morsetto di terra
• Accessibile rimuovendo questo coperchio.
20. Mandata dell'aria
L’aspetto dell'unità esterna può variare secondo il modello.
17
18
19
20
16
Modalità Temperatura
impostata
Portata
d'aria
FVK RAFFR. 22°C AUTO
FVX AUTO 25°C AUTO
