SiT12-205 Funzioni principali
Funzioni principali 41
1.1.11 Funzionamento automatico (solo modelli a pompa di calore)
Funzione automatica raffreddamento/riscaldamento
Quando si seleziona la modalità AUTO con il telecomando, il microprocessore determina
automaticamente la modalità di funzionamento in riscaldamento o raffreddamento, in base alla
temperatura della stanza e la temperatura impostata all’avvio, e il sistema si porta in tale
modalità.
L'unità seleziona automaticamente la modalità operativa (riscaldamento o raffreddamento) per
mantenere la temperatura ambiente sulla temperatura impostata nell'unità principale.
Descrizione
dettagliata del
funzionamento
1. Sul telecomando si imposta la temperatura come temperatura di raffreddamento/
riscaldamento automatico (da 18 a 30˚C).
2. La temperatura impostata nell'unità principale corrisponde alla temperatura impostata sul
telecomando più un coefficiente di correzione (coefficiente di correzione / raffreddamento: 0
gradi, riscaldamento 2 gradi).
3. Il punto ON/OFF del funzionamento e la soglia di commutazione della modalità sono i
seguenti:
Riscaldamento → Soglia di commutazione raffreddamento:
Temperatura ambiente ≥ Temperatura impostata unità principale +2,5 gradi.
Raffreddamento → Soglia di commutazione riscaldamento:
Temperatura ambiente < Temperatura impostata unità principale -2,5 gradi.
Il punto ON/OFF termostato è uguale al punto ON/OFF del funzionamento in
raffreddamento o riscaldamento.
4. Durante il funzionamento iniziale
Temperatura ambiente ≥ Temperatura impostata sul telecomando: Funzionamento in
raffreddamento
Temperatura ambiente < Temperatura impostata sul telecomando: Funzionamento in
riscaldamento
Tuttavia in modalità raffreddamento/riscaldamento automatico Powerful, il timer di protezione è
impostato in modo da evitare il pendolamento in modalità raffreddamento/riscaldamento.
1.1.12 Modalità notturna
Se la funzione Timer OFF è attiva, viene attivata automaticamente la nuova Modalità Notturna.
La Modalità Notturna porta automaticamente la velocità del ventilatore ad un valore basso, per
minimizzarne il rumore di funzionamento. La nuova Modalità Notturna, invece, mantiene la
portata d'aria impostata dall'utente. (Alcuni modelli sono dotati di un interruttore di attivazione
della Modalità Notturna).
La Modalità
Notturna
La modalità notturna continua a riscaldare o raffreddare la stanza alla temperatura impostata
per la prima ora, dopodiché provvede automaticamente ad abbassare leggermente
l’impostazione di temperatura nel caso del raffreddamento, oppure ad elevarla leggermente nel
caso del riscaldamento, per un funzionamento più economico. Ciò evita un eccessivo
riscaldamento in inverno ed un eccessivo raffreddamento in estate, garantendo così un sonno
confortevole, e risparmiando al contempo sui consumi energetici.

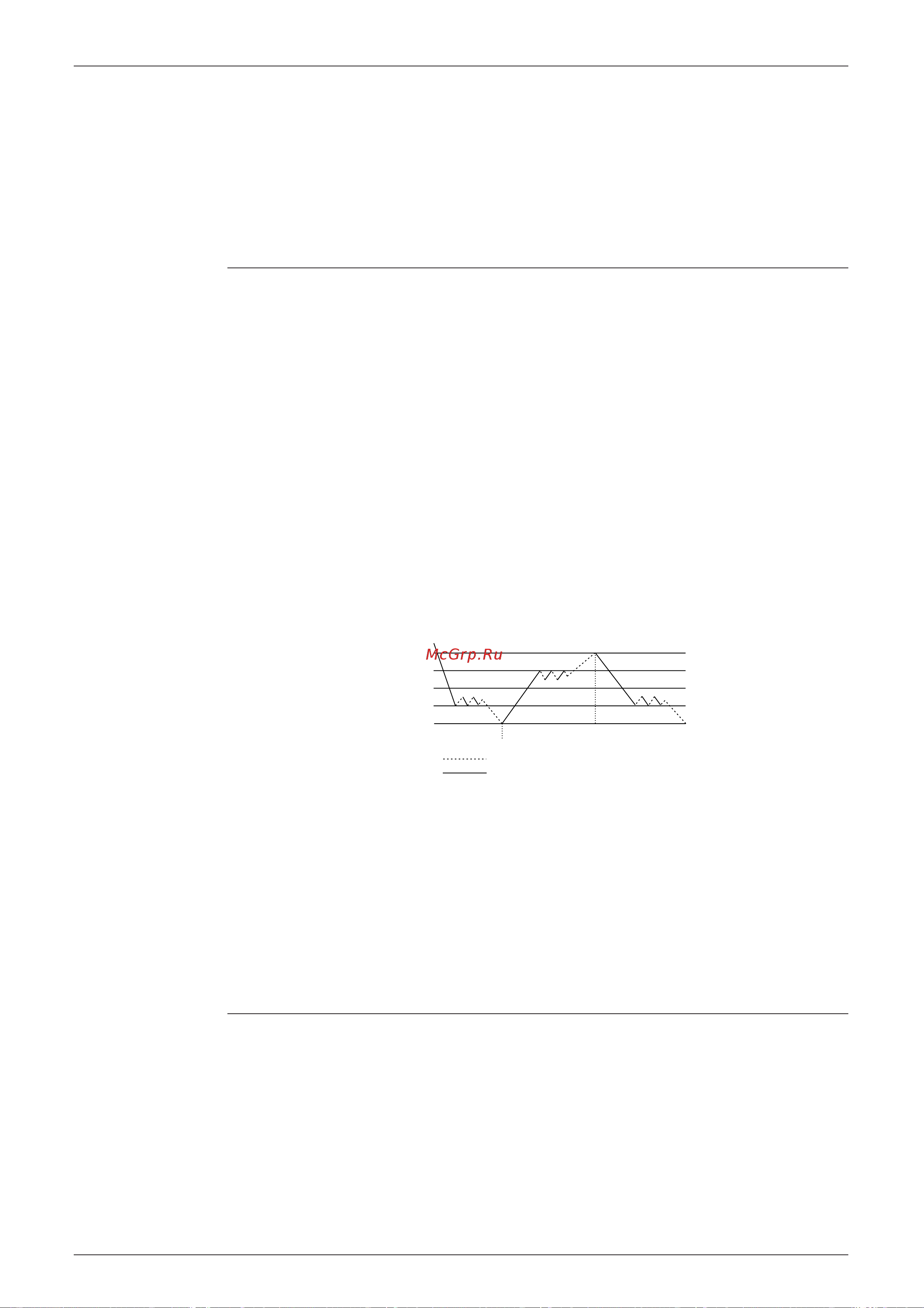

Soglia d commutazione
riscaldamento/raffreddamento
2,5 gradi
o superiore
(Punto OFF del termostato,
in riscaldamento)
Temperatura impostata
dell’unit principale
(Punto OFF del termostato,
in raffreddamento)
Soglia d commutazione
raffreddamento/riscaldamento
Funzionamento
in raffreddamento
Funzionamento
in riscaldamento
Funzionamento
in raffreddamento
Con la potenza del compressore
Senza la potenza del compressore
(1,5 gradi)
o superiore
Meno di
(1,5 gradi)
2,5 gradi
o superiore
(R1360)
