SiT12-205 Configurazione del sistema
Configurazione del sistema 121

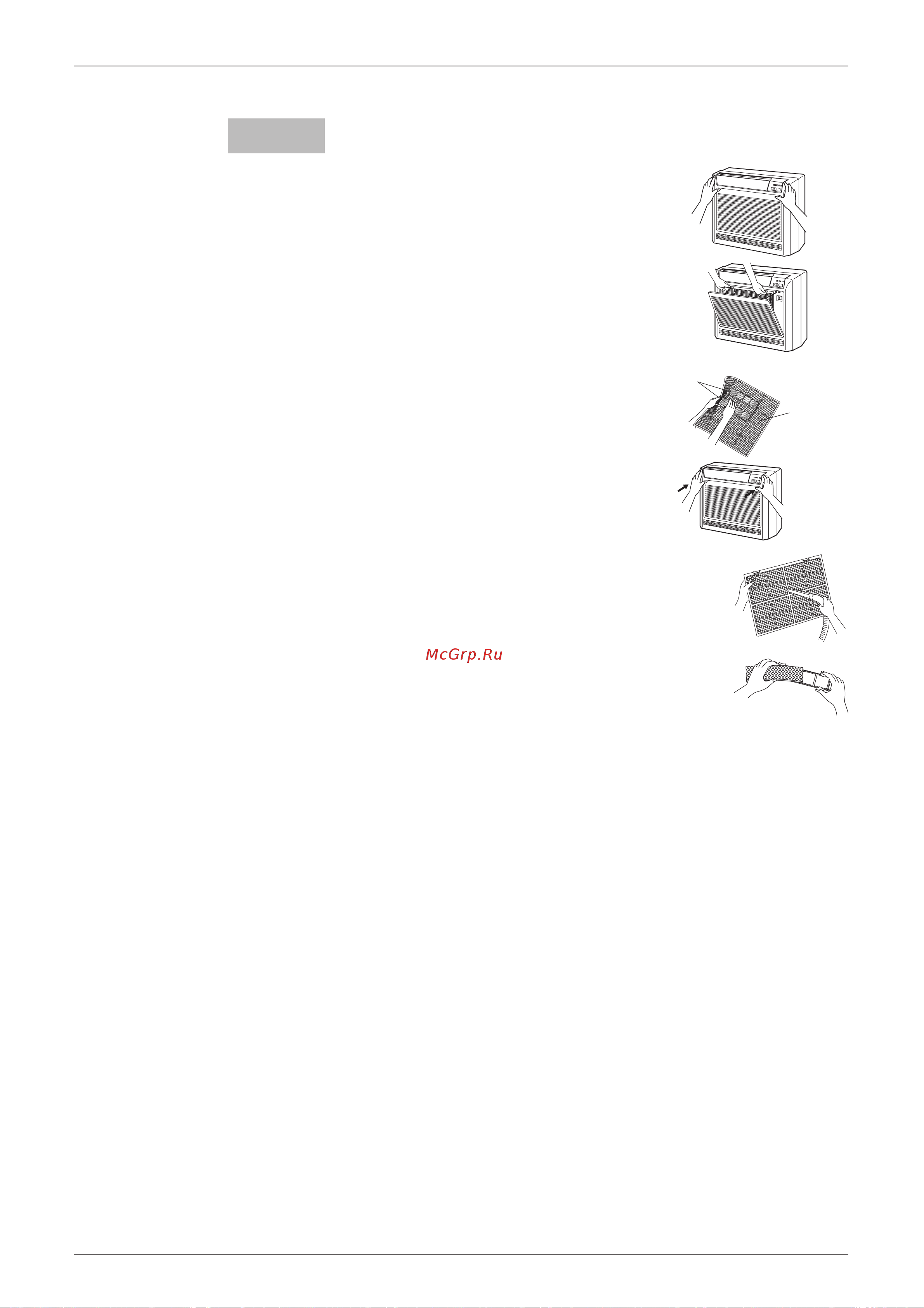

1. Aprire la griglia frontale.
2. Rimuovere il filtro dell'aria
• Premere i ganci sulla destra e sulla sinistra del filtro dell'aria
lentamente verso il basso, quindi tirare verso l'alto.
3. Rimuovere il filtro purificatore dell’aria e il filtro
fotocatalitico deodorizzante.
• Reggendo il telaio tramite le linguette, sganciare i ganci in 4
posizioni.
4. Pulire o sostituire i filtri.
Vedere i paragrafi seguenti.
5. Rimettere in posizione il filtro dell'aria, il filtro
purificatore e il filtro fotocatalitico deodorizzante,
quindi chiudere la griglia frontale.
• Il funzionamento senza filtri dell’aria può provocare guasti, in
quanto la polvere si accumulerà nell'unità interna.
■ Filtro dell'aria
1. Lavare i filtri dell'aria con acqua o pulirli con un
aspiratore
• Se non si riesce ad asportare la polvere, pulirli con un
detergente neutro diluito in acqua tiepida, quindi asciugarli in
un luogo ombreggiato.
• Si consiglia di pulire i filtri dell'aria una volta ogni due settimane.
■ Filtro purificatore (verde)
(Sostituire circa ogni 3 mesi).
1. Togliere l’elemento filtrante ed applicarne uno
nuovo.
• Inserire l'elemento con il lato verde rivolto verso l'alto.
• Si consiglia di sostituire il filtro purificatore ogni tre mesi.
■ Filtro fotocatalitico deodorizzante (grigio)
[ Manutenzione ]
1. Lasciare il filtro fotocatalitico deodorizzante ad asciugare al sole.
• Dopo aver rimosso la polvere con un aspiratore, lasciare il filtro al sole per circa 6 ore.
Lasciando il filtro fotocatalitico ad asciugare al sole, si rigenera l'efficacia antibatterica e deodorizzante dello
stesso.
• Non lavare il filtro (di carta) con acqua.
• Si consiglia di lasciare il filtro ad asciugare una volta ogni 6 mesi.
[ Sostituzione]
1. Togliere l’elemento filtrante ed applicarne uno nuovo.
Filtri
Filtro aria
Filtro purificatore
o filtro fotocatalitico
deodorizzante
