SiT12-205 Funzione delle parti strutturali principali
Funzione delle parti strutturali principali 49

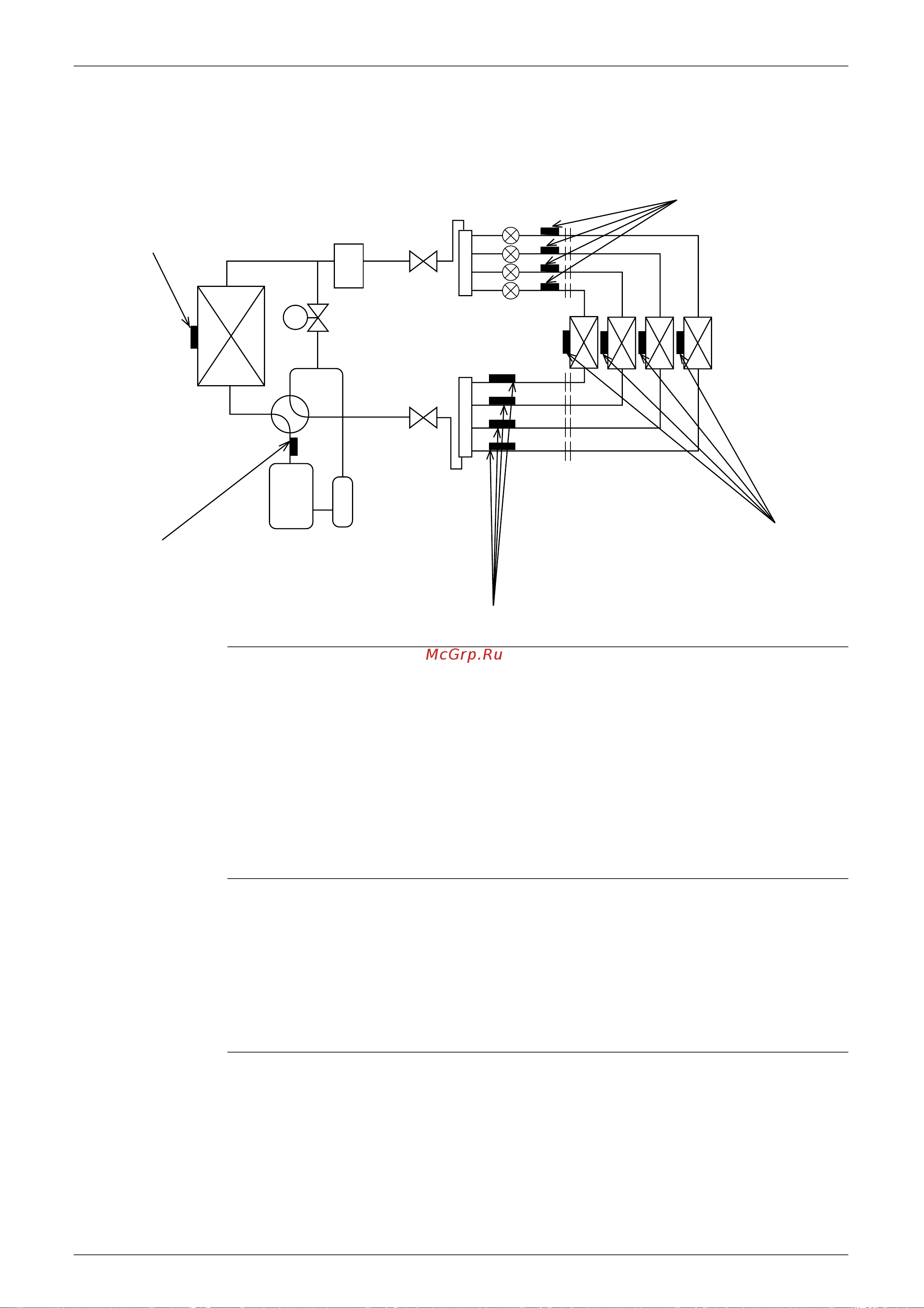

1.2 Funzioni dei termistori
1.2.1 Modelli a pompa di calore
A Termistore
scambiatore di
calore unità
esterna (DCB)
1. Per controllare la temperatura di mandata desiderata viene utilizzato un termistore posto
sullo scambiatore di calore dell'unità esterna.
Impostare la temperatura di mandata desiderata sulla base della temperatura dello
scambiatore di calore interno ed esterno.
Variare l’apertura della valvola motorizzata in modo da ottenere la temperatura di mandata
desiderata.
2. Per monitorare il corretto funzionamento del termistore sulla linea di mandata si utilizza un
termistore posto sullo scambiatore di calore dell'unità esterna.
Se la temperatura della linea di mandata è inferiore a quella dello scambiatore di calore, il
sistema conclude che il termistore sulla mandata non funzioni correttamente.
B Termistore
linea di mandata
(DOT)
1. Il termistore sulla linea di mandata viene utilizzato per controllare la temperatura della linea
stessa.
Se la temperatura della linea di mandata (valore utilizzato al posto della temperatura interna
del compressore) aumenta in modo anomalo, la frequenza di avviamento viene ridotta,
oppure viene arrestato il funzionamento del l'unità.
2. Per controllare il corretto funzionamento del termistore sulla mandata viene utilizzato un
secondo termistore.
C Termistore
linea del gas
(DGN)
1. In raffreddamento: il controllo isotermico della linea del gas viene effettuato tramite un
termistore.
Regolare l’apertura della valvola motorizzata in modo che la temperatura nella linea del gas
sia la stessa in ogni ambiente.
SV
D
2 Valvola a quattro vie
1 Compressore
3 Elettrovalvola
EV
B
EV
C
EV
D
EV
A
Ricevitore
4 Valvola di
espansione
A
B
C
D
E
(R2435)
