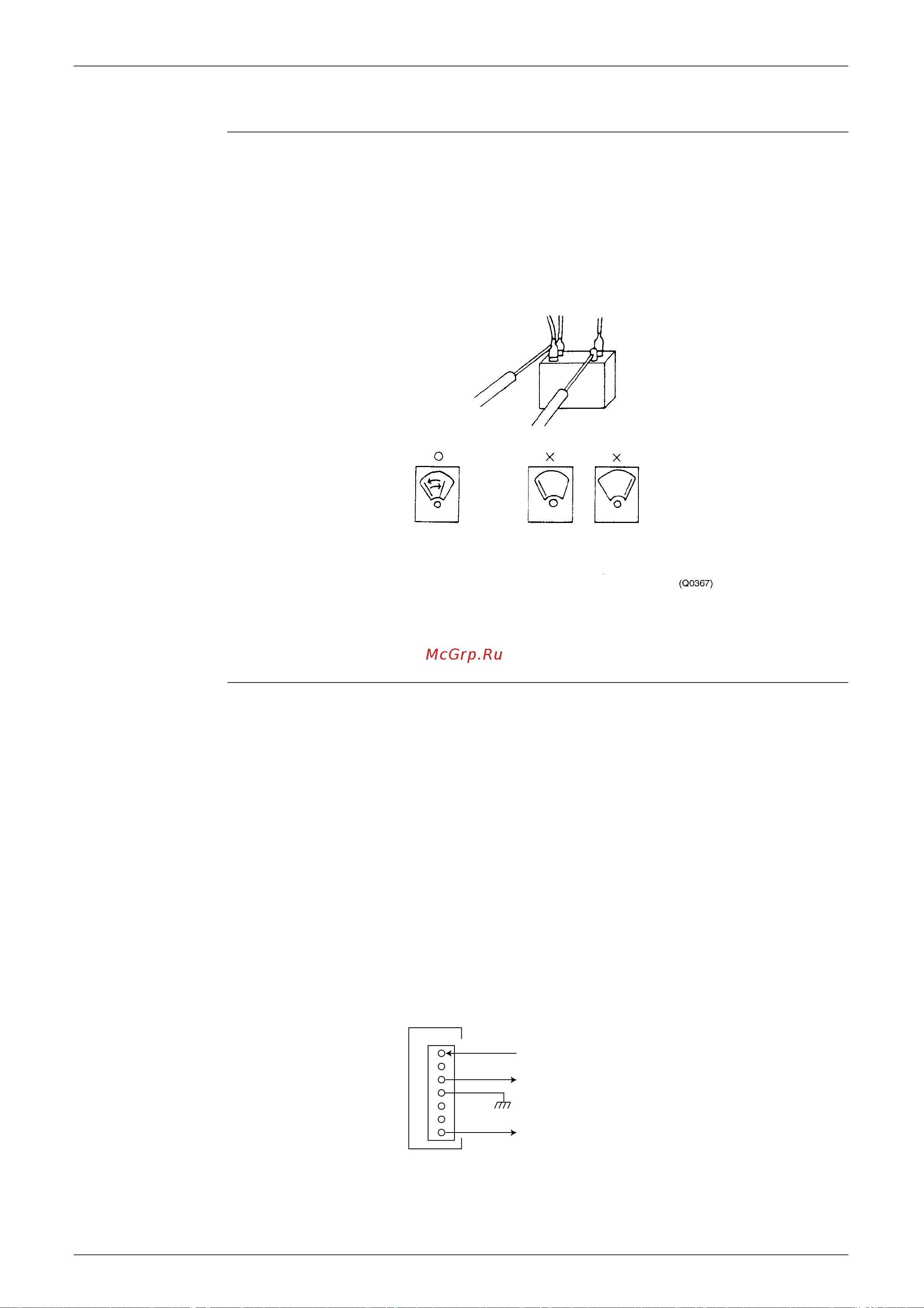

6.1.13 Controllo del condensatore elettrolitico del circuito principale
Check N. 14 Controllo del condensatore elettrolitico del circuito principale
Non toccare le parti sotto tensione per almeno 10 minuti dall'apertura dell'interruttore
automatico.
Se fosse necessario toccare parti sotto tensione, utilizzare un tester per assicurarsi che non
sia presente tensione CC.
Verificare la continuità elettrica con un tester. Invertire i pin e assicurarsi che vi sia continuità
elettrica.
6.1.14 Controllo dell'impulso della velocità di rotazione sulla scheda
elettronica dell'unità esterna
Controllo N. 15 <Motore del ventilatore elicoidale>
Assicurarsi che la tensione utilizzata sia 270±30V.
(1) Spegnere il sistema, quindi disinserire l'alimentazione e scollegare il connettore S70.
(2) Assicurarsi che vi siano circa 270Vcc tra i pin 4 e 7
(3) Con il sistema spento e l'alimentazione disinserita, ricollegare il connettore S70.
(4) Fare ruotare il motore del ventilatore manualmente per un giro, e verificare il passaggio di
due impulsi (0-15 V) sui pin 1 e 4.
Se il fusibile è bruciato, l'unità esterna può funzionare in modo anomalo. Controllare anche il
ventilatore.
Se non viene applicata la tensione indicata al punto (2), significa che la scheda elettronica è
difettosa. Sostituire la scheda elettronica.
Se non si verifica l'impulso indicato al punto (4), significa che il circuito integrato ad effetto di
Hall è difettoso. Sostituire il motore CC del ventilatore.Se si riscontrano sia la tensione indicata
al punto (2) che l'impulso (4), sostituire la scheda elettronica.
∗ Motore del ventilatore elicoidale: S70
Mantenere il tester nell'intervallo
di misura della resistenza
Se il puntale del tester
oscilla, significa che il
condensatore funziona.
Se il puntale non oscilla,
o se oscilla fino in fondo alla sua
corsa ma non ritorna, significa che
il condensatore è guasto.
7
6
5
4
3
2
1
270Vcc
S70
Scheda
elettronica
Ingresso impulsivo velocit di rotazion
15V
