SiT12-205 Unità esterna (classe 52 / 58 / 68 / 75)
Procedura di smontaggio 215

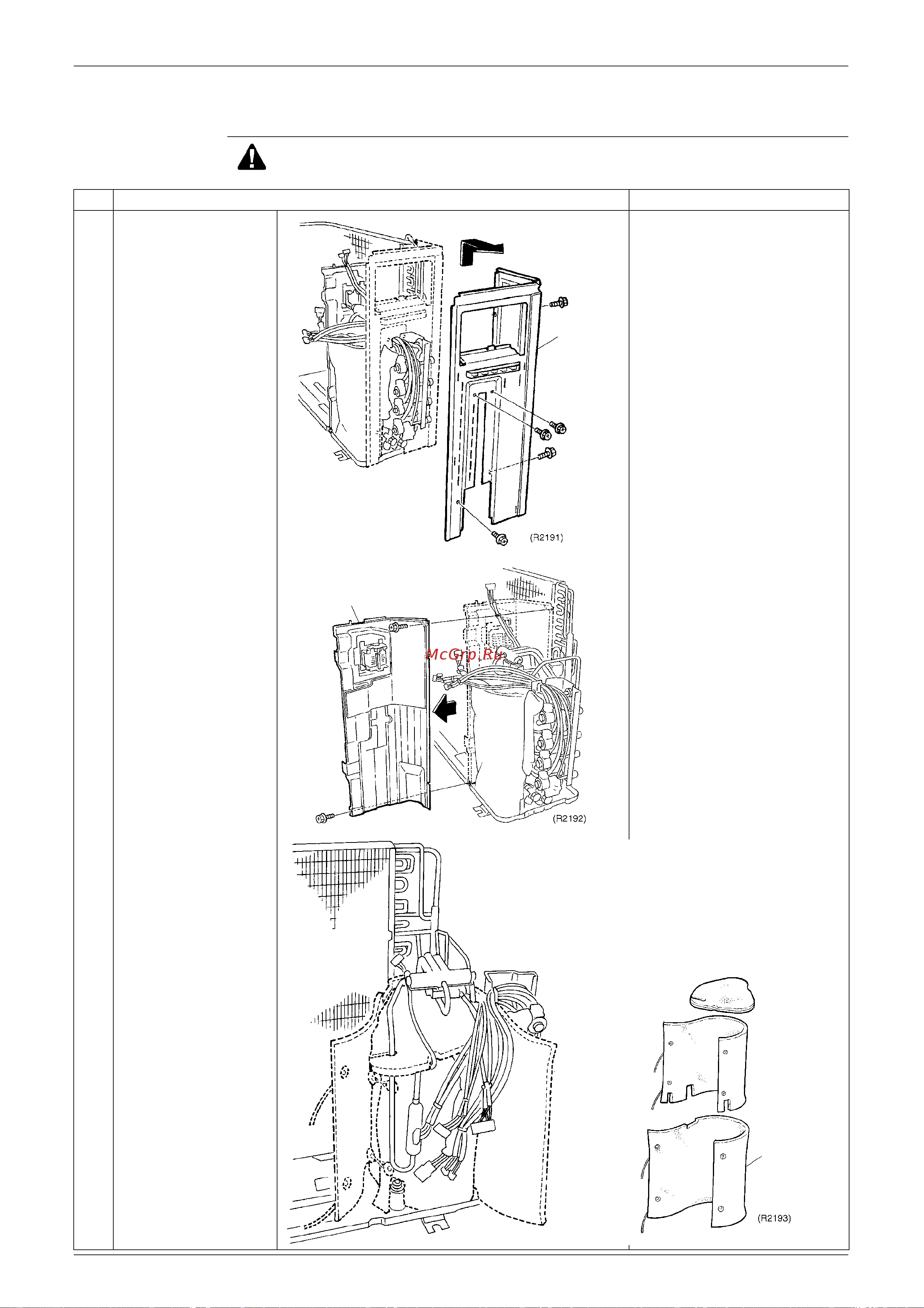

2.5 Rimozione del materiale fonoassorbente
Procedura Avvertenza Prima di procedere allo smontaggio, attendere 10 minuti o più dopo
aver disinserito l'alimentazione di tutti i componenti.
Fase
Procedura Posizioni
1
Rimuovere 5 viti dal
pannello di destra.
2
Togliere le 2 viti del
divisorio ed estrarre la
scheda.
3
Togliere il materiale
fonoassorbente (lato
superiore, esterno,
interno).
Rimuovere il materiale
fonoassorbente dalla
sezione tubazioni, facendo
attenzione a non strapparlo.
Pannello di
destra
Divisorio
Materiale
fonoassorbente
(interno)
Materiale fonoassorbente (alto)
Materiale
fonoassorbente
(esterno)
