SiT12-205 Funzioni principali
Funzioni principali 37

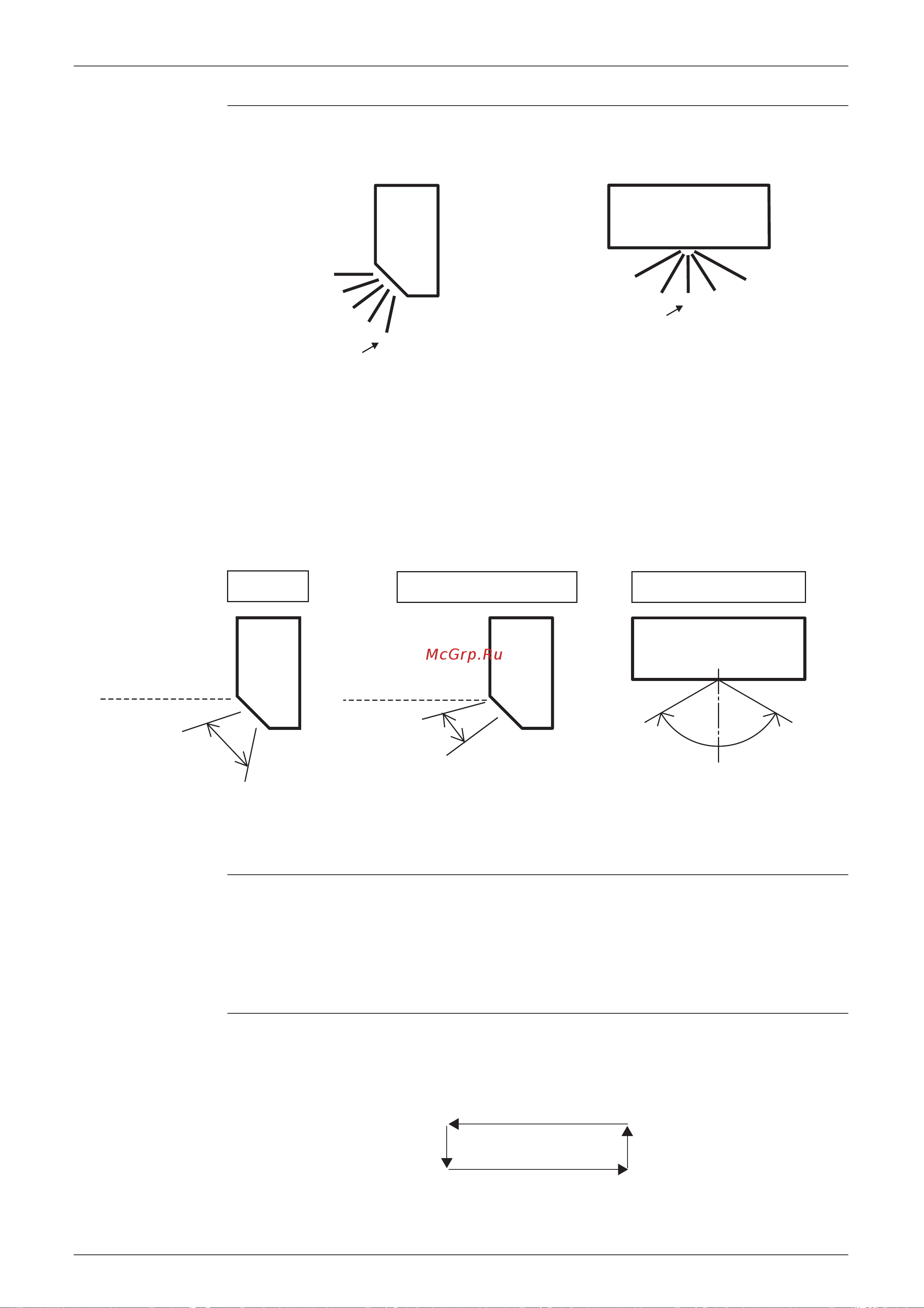

Come funziona Il funzionamento può essere impostato dall'utente, selezionando tramite telecomando una delle
cinque posizioni disponibili corrispondenti ad altrettanti direzioni del flusso dell'aria, oppure la
funzione oscillazione automatica.
Anche se sul display LCD l'indicazione della direzione del flusso d'aria è la stessa nelle modalità
raffreddamento, deumidificazione, riscaldamento (vedi figura), l'ampiezza degli angoli di
oscillazione è leggermente diversa in ciascuna modalità operativa.
La posizione impostabile dall'utente può essere selezionata tra le cinque posizioni precalcolate
e suddivise in quattro settori di uguale ampiezza, in base al limite superiore e inferiore
dell'angolo di oscillazione dell'aletta in ciascuna modalità.
Se si seleziona la funzione di oscillazione automatica, l'ampiezza di oscillazione delle alette
varierà a seconda della modalità operativa selezionata.
Descrizione del
Controllo
tridimensionale
della
distribuzione
dell'aria
La ripetizione alternata dei movimenti oscillatori verticale e orizzontale permette una
distribuzione uniforme dell'aria in tutta la stanza. Tale funzione è efficace all'avvio dell'unità.
Come funziona Se sia l'oscillazione orizzontale che quella verticale sono impostate in modalità automatica, la
distribuzione del flusso dell'aria diviene tridimensionale e il movimento di oscillazione
orizzontale viene alternato a quello verticale. La sequenza di posizioni assuntedai movimenti
oscillatori è antioraria, partendo dal punto in alto a destra, se visto dal lato frontale dell'unità.
1
2
3
4
5
Inizial
Inizial
3
4
5
2
1
(R1020)
∗ La modalità ventilazione è disponibile nei modelli solo raffreddamento.
30¡
60¡
Modalit
riscaldamento
0 gradi rispetto alla
linea orizzontale.
(R1021)
15¡
25¡
Raffreddamento, deumidificazione,
ventilazione
0 gradi rispetto alla
linea orizzontale.
(R1022)
Riscaldamento, raffreddamento,
deumidificazione, ventilazione
60¡ 60¡
(R1023)
(R1024)
