SiT12-205 Specifiche del sistema di controllo
Specifiche del sistema di controllo 69
Controllo delle
impostazioni
relative alla
corrente nella
memoria del
microprocessore
Tali dati possono essere controllati tramite gli indicatori di manutenzione, una volta terminato il
controllo degli errori di cablaggio, durante il funzionamento forzato, all'arresto del sistema.
I LED smettono di lampeggiare quando il funzionamento forzato viene interrotto.
LED1…Cablaggio locale A, LED2…Cablaggio locale B
1˚ LED lampeggiante …Attacco tubazione A, 2˚ LED lampeggiante…Attacco tubazione B
Il primo LED a rimanere acceso indica il locale collegato all'attacco A. Il successivo LED acceso fisso
indica il locale collegato all'attacco B.

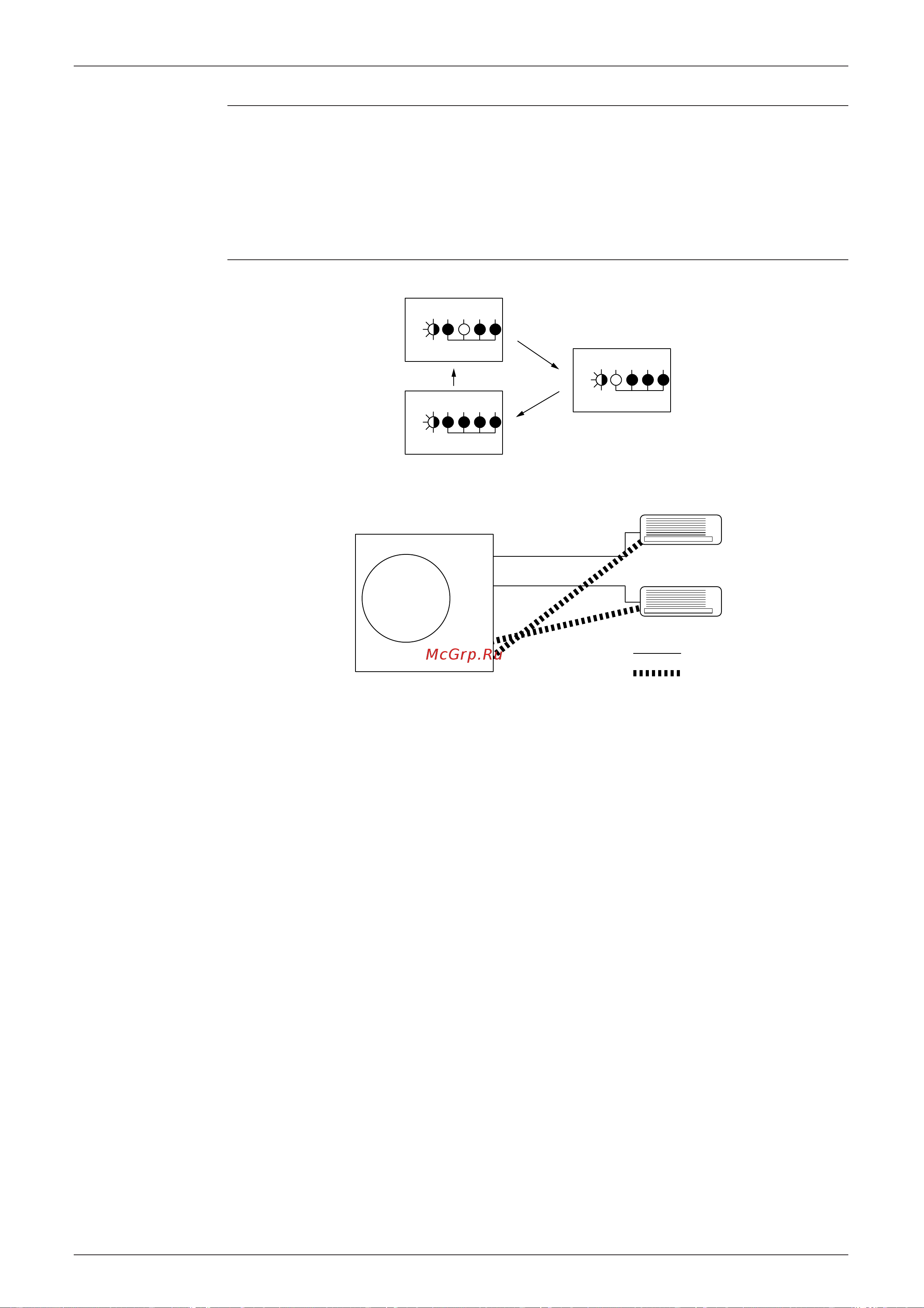

Esempio
Supponiamo che i LED lampeggino come segue.
La figura indica che l'attacco A è collegato con l'attacco B e l'attacco B con il locale A (oppure è stato
corretto automaticamente nel modo indicato.)
L
E
D
A 1 2 3 4
Verde Rossa
Verde Rossa
Verde Rossa
L
E
D
A 1 2 3 4
L
E
D
A 1 2 3 4
A
B
Cablaggio
Tubazioni
Cablaggi
o
Tubazion
A
B
