Specifiche del sistema di controllo SiT12-205
58 Specifiche del sistema di controllo

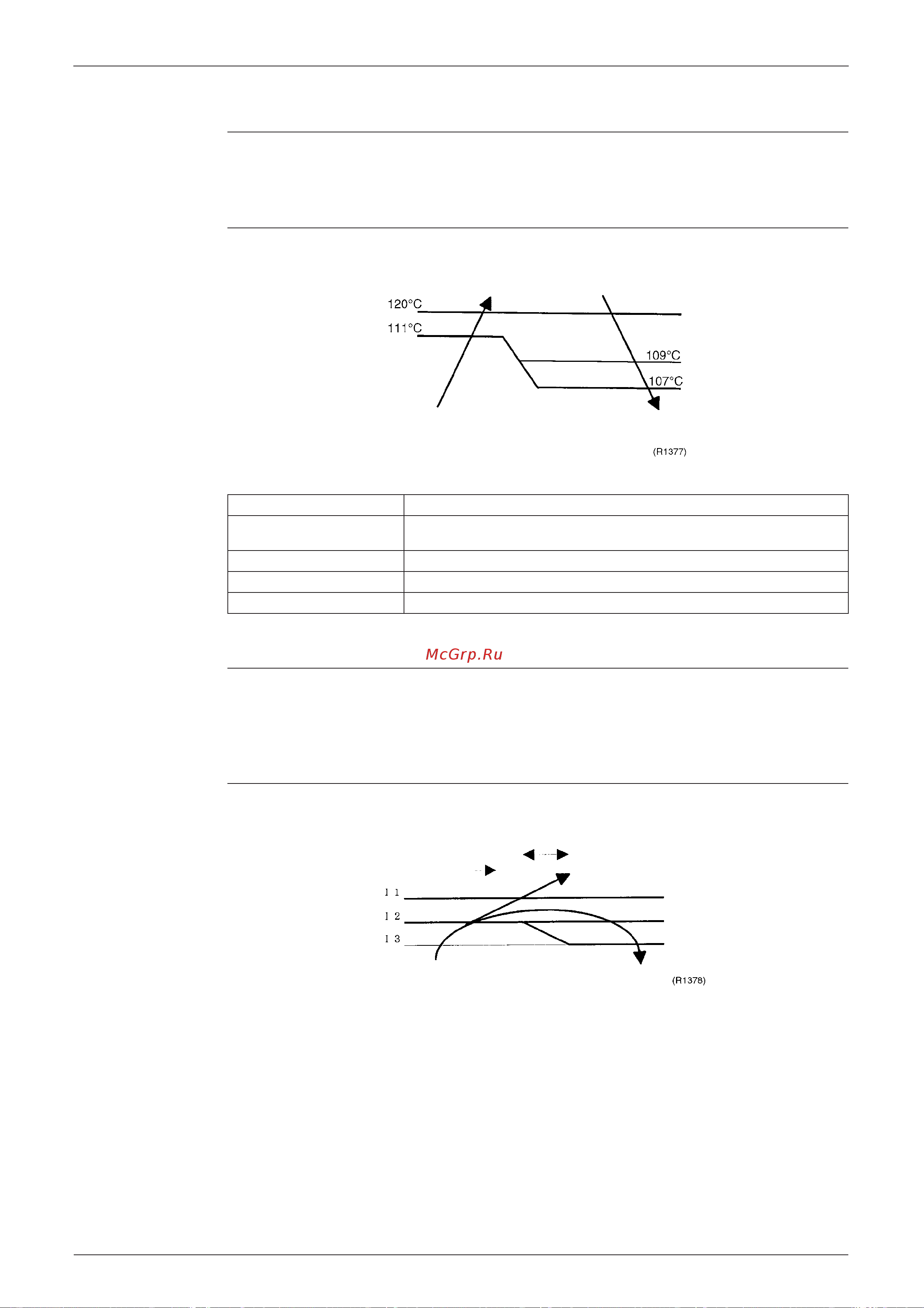

1.1.8 Controllo della temperatura della linea di mandata
Descrizione La temperatura della linea di mandata viene utilizzata come temperatura interna del
compressore. Se la temperatura della linea di mandata aumenta oltre un certo limite, viene
modificato il limite superiore della frequenza di esercizio per prevenire l'ulteriore aumento della
temperatura.
Dettagli Suddivisione in zone
Suddivisione in zone di temperatura, come segue.
Gestione in base alle zone di temperatura
1.1.9 Controllo della corrente in ingresso
Descrizione Rileva la corrente in entrata tramite il trasformatore di corrente mentre il compressore è in
funzione, ed imposta il limite superiore di frequenza in base a tale corrente in ingresso.
Nel caso di modelli a pompa di calore, questa funzione controlla il limite superiore della
frequenza ed ha priorità sul limite inferiore della valvola a 4 vie che attiva la compensazione.
Dettagli Il controllo in frequenza verrà effettuato entro le seguenti zone.
Quando la “corrente di arresto” continua per 2,5 secondi dopo aver raggiunto la zona di arresto,
il compressore si arresta.
Se una "corrente di droop" continua per 1,0 secondi dopo aver raggiunto la zona di caduta, la
frequenza verrà abbassata di 2 Hz.
Tale flessione sarà ripetuta fino a quando la corrente arriverà alla della zona di caduta senza
cambiamenti.
Nella zona non modificata, il limite della frequenza non verrà modificato.
Nella zona di ritorno / reset, il limite della frequenza verrà azzerato.
Zona Comandi
Zona di arresto Quando la temperatura raggiunge la zona d’arresto, arresta il
compressore ed elimina l’anomalia.
Zona di caduta (droop) Avvia il timer e la frequenza si abbasserà (droop).
Zona non modificata Il limite superiore di frequenza rimane invariato
Zona di ritorno / reset Azzera il limite superiore di frequenza.
Zona di arresto
Zona di caduta
Zona non
modificata
Zona di
reset
Zona di ritorno
Riduzione di 2 Hz
per 1,0 secondo
dopo l'ingresso nella
zona di caduta
Dopo 2,5 secondi
Il compressore si arresta
Zona di arresto
Zona di caduta
Zona di reset
Zona non
modificata
Decadimento corrente
in ingresso (droop)
