Individuazione guasti SiT12-205
142 Diagnostica

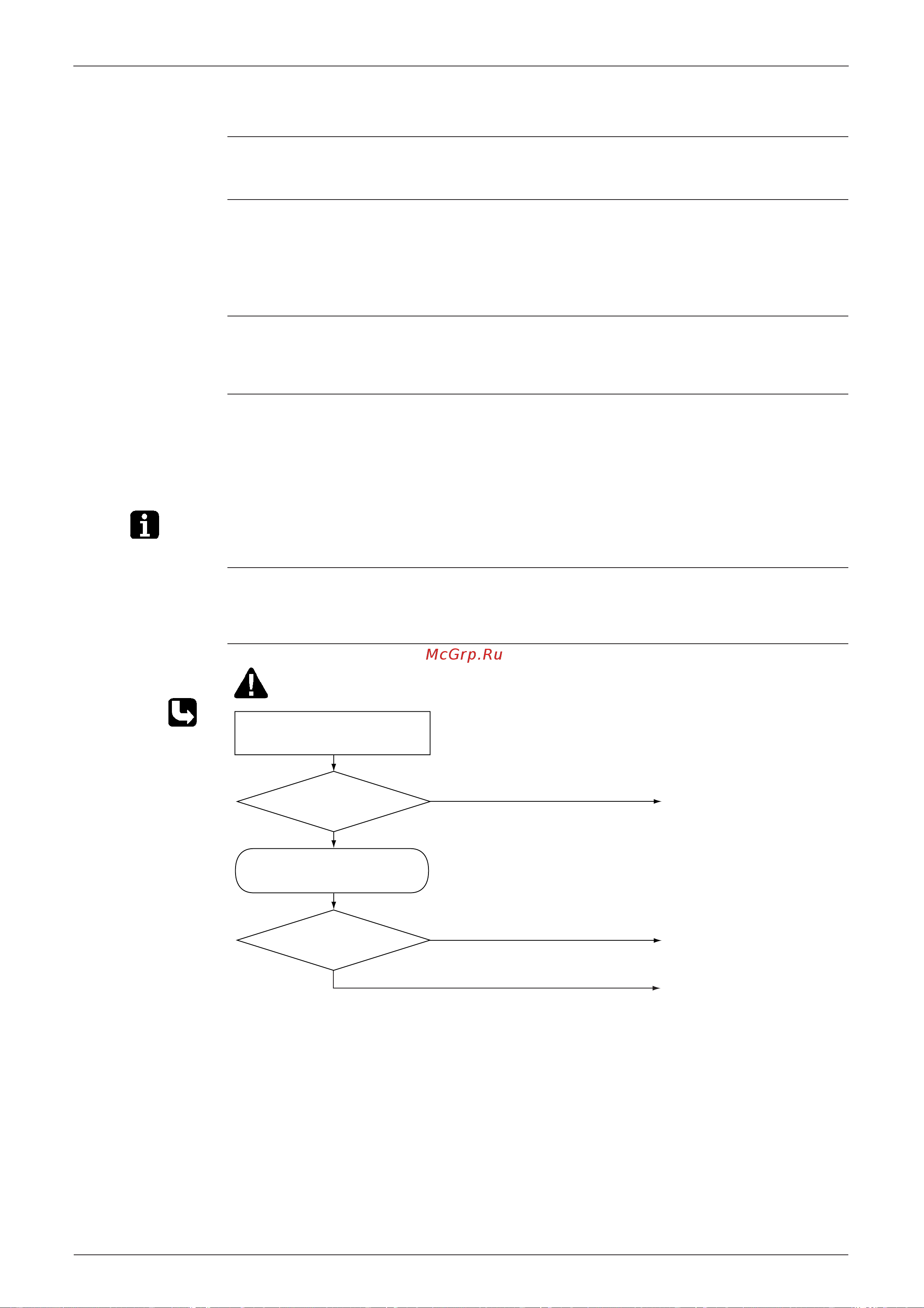

5.6 Arresto per rilevamento anomalia termistore, o simile.
Display del
telecomando
C4, C9
Display a LED
sull'unità interna
Metodo di
individuazione
guasti
Le temperature rilevate dai termistori vengono utilizzate per determinare gli errori dei termistori.
Presenza guasto
se...
Quando il segnale in ingresso del termistore è superiore a 4,96 V o inferiore a 0,04 V mentre il
compressore è in funzione*∗.
∗ (riferimento)
Quando la temperatura è superiore a circa 212˚C (meno di 120 ohm), o inferiore a circa -50˚C
(più di 1.860 Kohm).
Nota: In alcuni modelli, tali valori variano leggermente.
Possibili cause Collegamento del connettore difettoso
Termistore guasto
Scheda elettronica guasta
Individuazione
guasti
Controllo N. 6
Fare riferimento a
P.174
C4 : Termistore temperatura scambiatore di calore
C9 : Termistore temperatura ambiente
Verificare se il connettore
correttamente inserito.
S
Correggere la connessione.
Sostituire il termistore.
(Sostituire la scheda dell’unit
interna).
Sostituire la scheda dell’unit
interna.
Ø normale?
Ø normale?
(R1403)
NO
Controllo Nr. 6
Controllo resistenza termistore
S
NO
Attenzione
Prima di collegare o scollegare il connettore, aprire l’interruttore di
alimentazione per evitare danni ai componenti.
