SiT12-205 Configurazione del sistema
Configurazione del sistema 75

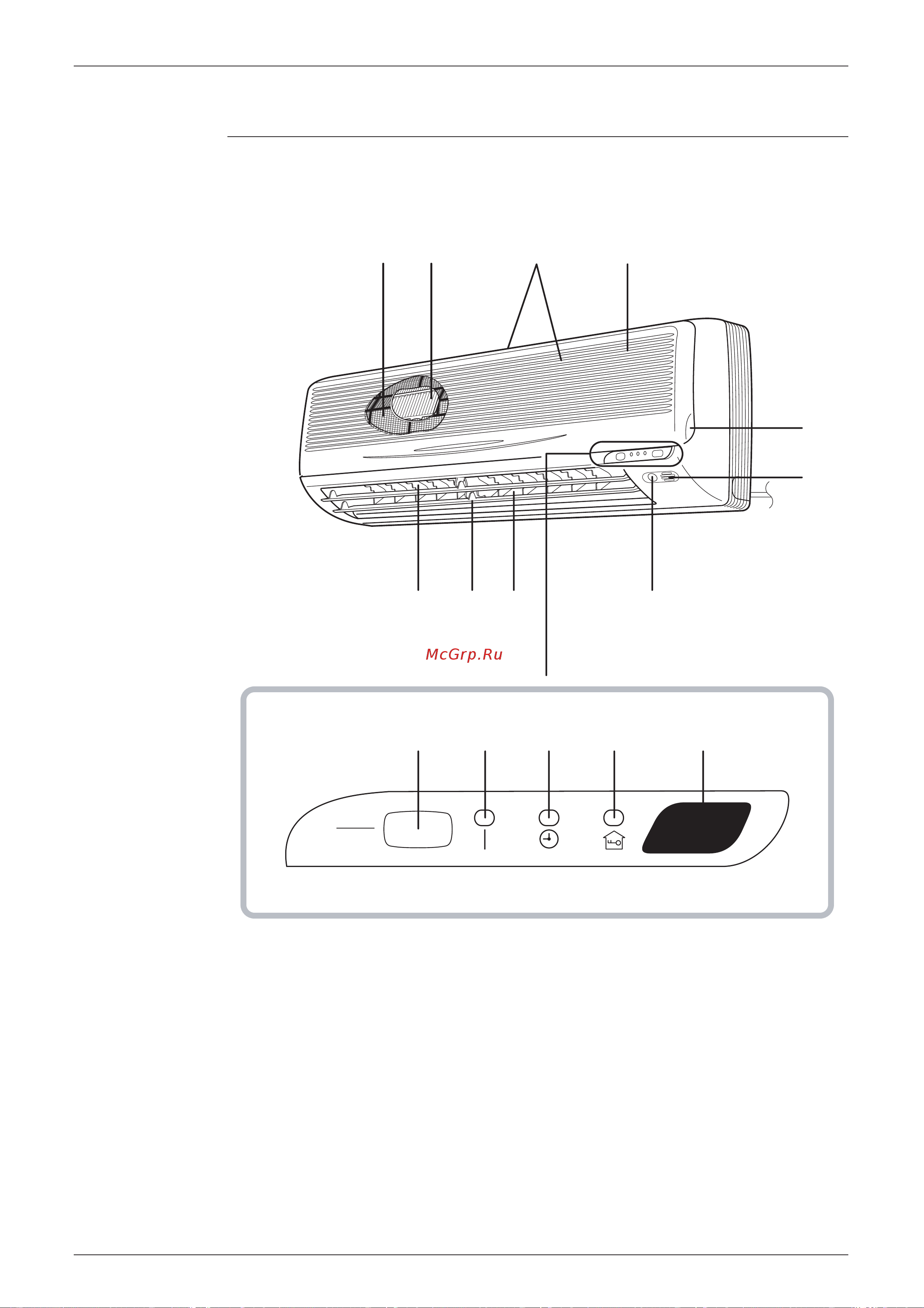

1.2 Nomi dei componenti
FTK (X) 25 / 35
■ Unità interna
ON
OFF
1
34
5
6
7910
11
14 15 16
8
12 13
2
Содержание
- Di servizio 1
- Manuale 1
- Serie az 1
- Sit12 205 1
- Ppppoooom m m mppppaaaa ddddiiii ccccaaaalllloooorrrreeee uuuunnnniiiittttàààà iiiinnnntttteeeerrrrnnnnaaaa 2
- Ssssoooolllloooo rrrraaaaffffffffrrrreeeeddddddddaaaam m m meeeennnnttttoooo uuuunnnniiiittttàààà iiiinnnntttteeeerrrrnnnnaaaa 2
- Super multi nx serie az 2
- Uuuunnnniiiittttàààà eeeesssstttteeeerrrrnnnnaaaa 2
- Configurazione del sistema 4 3
- E relativi nomi 23 3
- Elenco delle funzioni 3
- Funzione delle parti strutturali principali 8 3
- Funzioni principali 4 3
- Introduzione v 3
- Parte 1 elenco delle funzioni 1 3
- Parte 2 specifiche 7 3
- Parte 3 schema elettrico dei connettori della scheda elettronica 3
- Parte 4 funzioni principali 33 3
- Parte 5 funzioni delle parti strutturali principali 7 3
- Parte 6 specifiche del sistema di controllo 3 3
- Parte 7 configurazione del sistema 3 3
- Schema elettrico dei connettori della scheda elettronica e relativi nomi 4 3
- Specifiche 3
- Specifiche del sistema di controllo 4 3
- Codici di errore sul telecomando 34 4
- Individuazione guasti 35 4
- Parte 8 diagnostica 129 4
- Problemi e misure correttive 32 3 controlli di manutenzione 33 4
- Segnalazioni di diagnostica 30 4
- Altro 22 5
- Appendice 28 5
- Controlli da effettuare 71 5
- Disegni e diagrammi di flusso v 5
- Indice i 5
- Parte 10 altro 221 5
- Parte 11 appendice 227 5
- Parte 9 procedura di smontaggio 81 5
- Unità esterna classe 52 58 68 75 06 5
- Unità esterna classe 80 90 82 5
- Avvertenza 6
- Introduzione 6
- Precauzioni di sicurezza 6
- Precauzioni durante la riparazione 6
- Attenzione 7
- Avvertenza 7
- Iiiinnnnttttrrrroooodddduuuuzzzziiiioooonnnneeee ssssiiiitttt11112222 222200005555 7
- Precauzioni riguardanti i prodotti dopo la riparazione 7
- Attenzione 8
- Avvertenza 8
- Ispezioni dopo le riparazioni 8
- Ssssiiiitttt11112222 222200005555 iiiinnnnttttrrrroooodddduuuuzzzziiiioooonnnneeee 8
- Attenzione 9
- Avvertenza 9
- Iiiinnnnttttrrrroooodddduuuuzzzziiiioooonnnneeee ssssiiiitttt11112222 222200005555 9
- Le icone vengono usate per attirare l attenzione del lettore su informazioni specifiche il significato di ogni icona è descritto nella seguente tabella 9
- Uso dell elenco icone 9
- Uso delle icone 9
- Elenco delle funzioni 10
- Parte 1 elenco delle funzioni 10
- Elenco delle funzioni 11
- Elenco delle funzioni sit12 205 11
- Modelli solo raffreddamento 11
- Elenco delle funzioni 3 12
- Sit12 205 elenco delle funzioni 12
- Elenco delle funzioni 13
- Elenco delle funzioni sit12 205 13
- Modello a pompa di calore 13
- Elenco delle funzioni 5 14
- Sit12 205 elenco delle funzioni 14
- Parte 2 specifiche 16
- Specifiche 16
- Specifiche 17
- Unità a parete 17
- Unità interne solo raffreddamento 17
- V 50hz 17
- Sit12 205 specifiche 18
- Specifiche 9 18
- V 50hz 18
- Specifiche 19
- Specifiche sit12 205 19
- Unità canalizzabile 19
- V 50hz 19
- Sit12 205 specifiche 20
- Specifiche 11 20
- Unità doppia a pavimento pensile a soffitto 20
- V 50hz 20
- Modello a pavimento 21
- Specifiche 21
- Specifiche sit12 205 21
- V 50hz 21
- Sit12 205 specifiche 22
- Specifiche 13 22
- Unità esterne solo raffreddamento 22
- V 50hz 22
- Specifiche 23
- Specifiche sit12 205 23
- V 50hz 23
- Sit12 205 specifiche 24
- Specifiche 15 24
- Unità a parete 24
- Unità interne pompa di calore 24
- V 50hz 24
- Specifiche 25
- Specifiche sit12 205 25
- V 50hz 25
- Sit12 205 specifiche 26
- Specifiche 17 26
- Unità canalizzabile 26
- V 50hz 26
- Specifiche 27
- Specifiche sit12 205 27
- Unità doppia a pavimento pensile a soffitto 27
- V 50hz 27
- Modello a pavimento 28
- Sit12 205 specifiche 28
- Specifiche 19 28
- V 50hz 28
- Specifiche 29
- Specifiche sit12 205 29
- Unità esterne pompa di calore 29
- V 50hz 29
- Sit12 205 specifiche 30
- Specifiche 21 30
- V 50hz 30
- Parte 3 schema elettrico dei connettori della scheda elettronica e relativi nomi 32
- Schema elettrico dei connettori della scheda elettronica e relativi nomi 4 32
- Nome del connettore 33
- Schema elettrico dei connettori della scheda elettronica e relativi nomi 33
- Serie ftk25 35az serie ftx25 35az 33
- Scheda elettronica 34
- Schema elettrico dei connettori della scheda elettronica e relativi nomi 25 34
- Sit12 205 schema elettrico dei connettori della scheda elettronica e relativi nomi 34
- Dettaglio scheda 35
- Schema elettrico dei connettori della scheda elettronica e relativi nomi 35
- Schema elettrico dei connettori della scheda elettronica e relativi nomi sit12 205 35
- Ftk50 60 71az ftx50 60 71az serie flk25 35 50 60az flx25 35 50 60az 36
- Nome del connettore 36
- Scheda elettronica 1 scheda di controllo 1 dettaglio 36
- Scheda elettronica 2 scheda di alimentazione 2 37
- Scheda elettronica 3 scheda display 3 37
- Scheda elettronica 4 scheda ricezione segnali 4 37
- Schema elettrico dei connettori della scheda elettronica e relativi nomi 37
- Schema elettrico dei connettori della scheda elettronica e relativi nomi sit12 205 37
- Nome del connettore 38
- Scheda di controllo dettaglio scheda 1 38
- Scheda di controllo dettaglio scheda 2 38
- Serie cdk25 35 50 60az cdx25 35 50 60az 38
- Nome del connettore 39
- Scheda elettronica 1 scheda di alimentazione 1 39
- Serie fvx25 35 50az 39
- Codice di controllo assegnato dal costruttore 40
- Scheda elettronica 2 scheda di controllo 2 3 scheda display 3 4 scheda ricezione segnali 4 40
- Schema elettrico dei connettori della scheda elettronica e relativi nomi 31 40
- Sit12 205 schema elettrico dei connettori della scheda elettronica e relativi nomi 40
- Nome del connettore 41
- Scheda elettronica scheda di controllo 41
- Serie 4mk58 75 90az 3mx52 4mx68 80az 41
- Funzionamento in dettaglio 34 42
- Funzioni principali 4 42
- Parte 4 funzioni principali 42
- Controllo a inverter 43
- Controllo in frequenza 43
- Disegno dell inverter 43
- Funzionamento in dettaglio 43
- Funzioni principali 43
- Parametri di controllo aggiuntivi 43
- Principali parametri di controllo 43
- Caratteristiche dell inverter 44
- Limitazioni di frequenza 44
- Raffreddamento riscaldamento forzato 44
- Diffusore ad alte prestazioni 45
- Anche se sul display lcd l indicazione della direzione del flusso d aria è la stessa nelle modalità raffreddamento deumidificazione riscaldamento vedi figura l ampiezza degli angoli di oscillazione è leggermente diversa in ciascuna modalità operativa la posizione impostabile dall utente può essere selezionata tra le cinque posizioni precalcolate e suddivise in quattro settori di uguale ampiezza in base al limite superiore e inferiore dell angolo di oscillazione dell aletta in ciascuna modalità se si seleziona la funzione di oscillazione automatica l ampiezza di oscillazione delle alette varierà a seconda della modalità operativa selezionata 46
- Come funziona 46
- Descrizione del controllo tridimensionale della distribuzione dell aria 46
- Funzioni principali 37 46
- Il funzionamento può essere impostato dall utente selezionando tramite telecomando una delle cinque posizioni disponibili corrispondenti ad altrettanti direzioni del flusso dell aria oppure la funzione oscillazione automatica 46
- La modalità ventilazione è disponibile nei modelli solo raffreddamento 46
- La ripetizione alternata dei movimenti oscillatori verticale e orizzontale permette una distribuzione uniforme dell aria in tutta la stanza tale funzione è efficace all avvio dell unità 46
- Se sia l oscillazione orizzontale che quella verticale sono impostate in modalità automatica la distribuzione del flusso dell aria diviene tridimensionale e il movimento di oscillazione orizzontale viene alternato a quello verticale la sequenza di posizioni assuntedai movimenti oscillatori è antioraria partendo dal punto in alto a destra se visto dal lato frontale dell unità 46
- Sit12 205 funzioni principali 46
- Alette con ampio angolo di oscillazione deflettore ad alette verticali e oscillazione automatica 47
- Anche se sul display lcd l indicazione della direzione del flusso d aria è la stessa nelle modalità raffreddamento deumidificazione riscaldamento vedi figura l ampiezza degli angoli di oscillazione è leggermente diversa in ciascuna modalità operativa la posizione impostabile dall utente può essere selezionata tra le cinque posizioni precalcolate e suddivise in quattro settori di uguale ampiezza in base al limite superiore e inferiore dell angolo di oscillazione dell aletta in ciascuna modalità se si seleziona la funzione di oscillazione automatica l ampiezza di oscillazione delle alette varierà a seconda della modalità operativa selezionata 47
- Come funziona 47
- Controllo velocità ventilatore per unità interne 47
- Funzioni principali 47
- Funzioni principali sit12 205 47
- Il deflettore verticale può essere regolato manualmente l ampiezza di oscillazione è 60 gradi verso sinistra e verso destra per un totale di 120 gradi i modelli classe 25 5 kw non dispongono di diffusore 47
- Il funzionamento può essere impostato dall utente selezionando tramite telecomando una delle cinque posizioni disponibili corrispondenti ad altrettanti direzioni del flusso dell aria oppure la funzione oscillamento automatico 47
- La modalità ventilazione è disponibile nei modelli solo raffreddamento 47
- La portata d aria può essere controllata automaticamente in base alla differenza tra la temperatura impostata e quella ambiente ciò è possibile grazie al controllo di fase e con circuito integrato ad effetto di hall 47
- Modalità di controllo 47
- Per ulteriori informazioni sul circuito integrato ad effetto di hall si veda la sezione controllo con circuito integrato ad effetto di hall a6 a pagina 140 47
- Controllo automatico del flusso dell aria in raffreddamento 48
- Controllo automatico del flusso dell aria in riscaldamento 48
- Entro questo intervallo il flusso dell aria viene controllato in maniera automatica quando il pulsante regolazione flusso d aria è impostato su automatico 48
- Filtro antimuffa 48
- Filtro purificatore dell aria 48
- Gradini di controllo 48
- Il controllo di fase e di velocità del ventilatore comprendono 9 gradini velocità bbb bb sl b mb m ma a e aa 48
- Il filtro purificatore dell aria filtro elettrostatico cattura particelle di polline o fumo di sigarette di dimensioni fino a 0 01 micron grazie alla sua carica elettrostatica il filtro comprende inoltre una sezione a struttura reticolare deodorizzante ai carboni attivi in grado di assorbire le molecole di odore 48
- La rete del filtro è trattata con l agente anti muffa tbz innocuo incolore e inodore grazie a questo trattamento lo sviluppo di muffa risulta molto inferiore rispetto ai filtri normali 48
- La seguente figura illustra il principio di funzionamento su cui si basa il controllo della velocità del ventilatore in modalità raffreddamento 48
- La seguente figura illustra il principio di funzionamento su cui si basa il controllo della velocità del ventilatore in modalità riscaldamento 48
- Nota 1 in modalità powerful la velocità del ventilatore corrisponde al gradino a 50 70 rpm 2 il ventilatore si arresta quando la funzione sbrinamento è attiva 48
- Nota se l unità non era precedentemente in funzione quando si avvia la modalità notturna la velocità è bassa fare riferimento a modalità notturna a pagina 41 48
- Quando l unità interna riceve un segnale dal telecomando l unità emette un segnale acustico di conferma della ricezione del segnale 48
- Spia ricezione segnale 48
- C prima di avviare il ventilatore per evitare l emissione di correnti di aria fredda 49
- Funzione deumidificazione 49
- Funzione di avviamento ad aria calda solo a pompa di calore 49
- Funzione preriscaldamento solo modelli a pompa di calore 49
- Il microprocessore seleziona automaticamente le impostazioni della temperatura e del ventilatore l intervallo tra la temperatura all avvio e quella impostata dal microprocessore viene diviso in due sezioni l unità funziona in modalità deumidificazione con una potenza adeguata per ogni settore in modo da mantenere livelli di temperatura e umidità ottimali 49
- La funzione deumidificazione elimina l umidità impedendo allo stesso tempo la diminuzione della temperatura ambiente poiché il microprocessore controlla sia la temperatura che la portata d aria i pulsanti di regolazione della temperatura e del ventilatore non sono abilitati in questa modalità 49
- Per evitare l immissione di aria fredda nel locale che solitamente avviene al momento dell avvio della modalità riscaldamento il sistema rileva la temperatura dello scambiatore di calore della sezione interna e riduce o arresta il flusso dell aria finché la temperatura non risulta accettabile per un riscaldamento ottimale del locale in modo simile l immissione di aria fredda nel locale viene bloccata quando si avvia la funzione sbrinamento o il controllo mediante termostato se in modalità riscaldamento la funzione sbrinamento o il termostato sono attivi la temperatura dello scambiatore di calore dell unità interna deve portarsi a 49
- Per serie ftk x 25 35a ftk x 50 60 71a 49
- Quando l unità è spenta viene riscaldato il compressore alimentando il relativo motore con una corrente monofase a basso amperaggio per accelerare l avviamento 2 la potenza assorbita durante il la fase di preriscaldamento è compresa tra i 15 e i 35 w 3 questa funzione si attiva solo quando la temperatura della linea di mandata è bassa inferiore a 10 c per ridurre i consumi energetici 49
- Unità con inverter 49
- Descrizione dettagliata del funzionamento 50
- Funzionamento automatico solo modelli a pompa di calore 50
- La modalità notturna 50
- Modalità notturna 50
- Display di diagnostica a led 51
- Display digitale di diagnostica 51
- Modalità raffreddamento 51
- Modalità riscaldamento 51
- Riavvio automatico 51
- Sensore di movimento intelligent eye 51
- 100msec stabilisce che il locale è occupato l indicatore del movimento si porterà su on 52
- Aumentando la temperatura impostata di due 2 gradi rispetto al set precedente per 40 minuti la velocità del compressore si abbassa consentendo di ridurre i consumi energetici dato che la temperatura è stata aumentata il termostato avrebbe la tendenza a disattivarsi per evitare ciò il sistema inibisce per 40 minuti l inattività del termostato dopo 40 minuti la forzatura del termostato cessa e il sistema permette l attivazione o spegnimento del termostato in base alla temperatura del locale se durante o dopo questi quaranta minuti il sensore rileva movimento nel locale invia un segnale al sistema che quindi attiverà il led rilevamento presenza ripristinando i setpoint originali di temperatura e velocità del ventilatore e ritornando al funzionamento normale 52
- Funzionamento 52
- Funzioni principali 43 52
- I movimenti ad esempio in raffreddamento 52
- Il microprocessore dell unità interna effettua un campionamento ogni 20 msec e se rileva 10 periodi d onda in un secondo in totale corrispondenti a 20mse 52
- Il sensore rileva il movimento delle persone sulla base della radiazione all infrarosso ricevuta e riporta questa informazione in uscita tramite un segnale periodico impulsivo 52
- In modalità deumidificazione non è possibile modificare la temperatura impostata tramite telecomando ma la temperatura impostata viene modificata di 1 c dal sistema 52
- Rilevamento tramite sensore di movimento 52
- Se il sensore non invia nessun segnale al microprocessore per 20 minuti il sistema determina che il locale non è occupato e il led rilevamento presenza si spegne di conseguenza la temperatura impostata verrà modificata di 2 c come segue raffreddamento 2 c più elevata deumidificazione 1 c più elevata e auto in base alla modalità operativa attiva 1 in modalità ventilazione la velocità del ventilatore verrà ridotta a 50 rpm 52
- Sit12 205 funzioni principali 52
- Come funziona 53
- Descrizione 53
- Modalità home leave 53
- Powerful 53
- Come funziona 54
- Descrizione 54
- Es ftx k funzione powerful in modalità raffreddamento 54
- Modalità powerful con inverter 54
- Per sfruttare al massimo le potenzialità di riscaldamento e raffreddamento utilizzare l unità al massimo di giri del ventilatore e alla massima frequenza del compressore 54
- Premendo il pulsante powerful in qualsiasi modalità di funzionamento la velocità del ventilatore e la temperatura verranno convertiti ai seguenti stati per un periodo di venti minuti 54
- Tpf 20min 54
- Griglia lavabile 55
- Interruttore on off sull unità interna 55
- La griglia lavabile è adatta unicamente per le serie ftk x 25 35 az ftk x 50 60 71az fvx 25 50az 55
- La modalità di funzionamento prevede anche la gestione automatica 55
- Nel caso dei sistemi multi può verificarsi che in alcune configurazioni l unità non possa essere attivata premendo questo interruttore 55
- Premere questo pulsante per far funzionare l unità premendolo nuovamente l unità si arresta 55
- Questo pulsante è utile quando manca il telecomando 55
- Solo per serie ftk ftx50 60 71az 55
- Sul pannello frontale dell unità è disponibile un interruttore on off l interruttore può essere utilizzato se il telecomando non è presente o se ha le pile scariche ad ogni pressione del pulsante l unità passa dallo stato di funzionamento a quello di arresto e viceversa 55
- Funzione delle parti strutturali principali 8 56
- Parte 5 funzioni delle parti strutturali principali 56
- Compressore compressore swing controllato a inverter 57
- Funzione delle parti strutturali principali 57
- Modelli a pompa di calore 57
- Modelli solo raffreddamento 57
- Nota 1 valvola di espansione per 2mk x eva b 3mk x eva c 4mk x eva d 2 termistore tubazione del liquido solo tipo r410a 57
- Parti strutturali principali 57
- A termistore scambiatore di calore unità esterna dcb 58
- B termistore linea di mandata dot 58
- C termistore linea del gas dgn 58
- Funzioni dei termistori 58
- Modelli a pompa di calore 58
- D termistore scambiatore di calore unità interna dcn 59
- E termistore linea del liquido della sezione interna dln 59
- A termistore scambiatore di calore esterno dcb 60
- B termistore linea di mandata dot 60
- C termistore linea del gas dgn 60
- Modelli solo raffreddamento 60
- D termistore scambiatore di calore interno dcn 61
- Parte 6 specifiche del sistema di controllo 62
- Specifiche del sistema di controllo 4 62
- Descrizione 63
- Dettagli 63
- Dettagli delle funzioni 63
- Modalità di controllo 63
- Specifiche del sistema di controllo 63
- Come determinare la frequenza 64
- Controllo in frequenza 64
- Descrizione 64
- Dettagli 64
- I valori di frequenza corrispondenti alla potenza erogata in ciascun ambiente saranno stabiliti in base alla differenza tra la temperatura di ogni locale e la temperatura impostata tramite telecomando il funzionamento può essere schematizzato come segue 1 come determinare la frequenza 2 segnale in frequenza da una sezione interna differenza tra la temperatura di un locale e la temperatura impostata tramite telecomando 3 segnale in frequenza da una sezione interna la potenza erogata in ciascun ambiente in cui l unità è in funzione ordinata in base alla potenza nominale 4 impostazione iniziale della frequenza 5 controllo pi 64
- Per modelli a pompa di calore 64
- Per modelli solo raffreddamento 64
- Alcuni valori di frequenza sono da evitare come ad esempio la frequenza di alimentazione 65
- Controllo p calcolare il totale del valore 65
- Controllo pi determinazione delle variazioni di frequenza in base al segnale d 65
- D di ogni stanza ed il totale del valore 65
- D fino ad ottenere il valore 65
- D per ogni tempo di campionamento 20 sec e regolare la frequenza aumentandola o riducendola in base alla differenza rispetto alla frequenza precedentemente calcolata 2 controllo i se la frequenza di esercizio non è cambiata entro un dato intervallo di tempo aumentare e diminuire la frequenza in funzione del valore 65
- D stabilito se il valore 65
- D è basso ridurre la frequenza se il valore 65
- D è elevato aumentare la frequenza 3 limitazione della banda di variazione della frequenza quando la differenza tra la corrente in ingresso ed il valore di caduta droop della stessa è inferiore a 1 5 a la banda dell aumento di frequenza deve essere limitata 4 gestione delle frequenze quando sono attivati altri tipi di controllo 65
- Descrizione in seguito ad un avviamento del compressore o al cambio del locale con l unità è in funzione la frequenza deve essere inizializzata utilizzando il totale del valore massimo 65
- E utilizzata per il controllo in frequenza 65
- Impostare come limite inferiore di frequenza il valore massimo tra i limiti inferiori di frequenza delle seguenti funzioni mantenimento della differenza di pressione 4 determinare le frequenze da evitare 65
- Impostare come limite superiore di frequenza il valore minimo tra i limiti superiori di frequenza delle seguenti funzioni protezione del compressore corrente in ingresso linea di mandata protezione antigelo prevenzione accumulo condensa temperatura termistore sulle alette 3 determinare il limite inferiore di frequenza 65
- Impostazione iniziale della frequenza 65
- La differenza tra la temperatura di un locale e la temperatura impostata dal telecomando verrà considerata come 65
- La potenza dell unità interna è un valore s usato per il controllo in frequenza 65
- Per determinare il limite inferiore la gestione della frequenza viene effettuata solamente quando la frequenza aumenta 5 i limiti superiore e inferiore sono impostati tramite controllo pi i limiti superiore e inferiore sono impostati in base al totale dei valori s di una stanza quando più di una unità interna oppure l unità esterna invia richieste di funzionamento a basso livello sonoro la frequenza del limite superiore deve essere abbassata rispetto all impostazione solita 65
- Potenza sezione interna valore s 65
- Q del locale con l unità in funzione ossia con il termostato impostato su on valore q rendimento dell unità interna calcolato in base al volume alla portata d aria e altri parametri 65
- Se ogni frequenza subisce un decadimento droop la gestione delle frequenze viene effettuata solamente quando si riscontrano decadimenti droop di frequenza 65
- Segnale in frequenza unità interna segnale d 65
- Th off termostato off 65
- Attivazione preriscaldamento 66
- Comando della valvola a quattro vie solo per modelli a pompa di calore 66
- Compensazione della valvola a quattro vie solo per modelli a pompa di calore 66
- Condizioni iniziali 66
- Descrizione 66
- Descrizione del funzionamento in riscaldamento 66
- Dettagli 66
- Disattivazione 66
- Funzione di protezione del compressore 66
- Funzione preriscaldamento 66
- Stand by di 3 minuti 66
- Controllo della corrente in ingresso 67
- Controllo della temperatura della linea di mandata 67
- Descrizione 67
- Dettagli 67
- Gestione in base alle zone di temperatura 67
- Il controllo in frequenza verrà effettuato entro le seguenti zone 67
- La temperatura della linea di mandata viene utilizzata come temperatura interna del compressore se la temperatura della linea di mandata aumenta oltre un certo limite viene modificato il limite superiore della frequenza di esercizio per prevenire l ulteriore aumento della temperatura 67
- Quando la corrente di arresto continua per 2 5 secondi dopo aver raggiunto la zona di arresto il compressore si arresta se una corrente di droop continua per 1 0 secondi dopo aver raggiunto la zona di caduta la frequenza verrà abbassata di 2 hz tale flessione sarà ripetuta fino a quando la corrente arriverà alla della zona di caduta senza cambiamenti nella zona non modificata il limite della frequenza non verrà modificato nella zona di ritorno reset il limite della frequenza verrà azzerato 67
- Rileva la corrente in entrata tramite il trasformatore di corrente mentre il compressore è in funzione ed imposta il limite superiore di frequenza in base a tale corrente in ingresso nel caso di modelli a pompa di calore questa funzione controlla il limite superiore della frequenza ed ha priorità sul limite inferiore della valvola a 4 vie che attiva la compensazione 67
- Suddivisione in zone suddivisione in zone di temperatura come segue 67
- Controllo della protezione antigelo durante il raffreddamento 68
- Controllo protezione surriscaldamento solo per modelli a pompa di calore 68
- Descrizione 68
- Dettagli 68
- Controllo del ventilatore 69
- Controllo sbrinamento solo per modelli a pompa di calore 69
- Descrizione 69
- Dettagli 69
- Funzione 2 di protezione dall umidità 69
- Descrizione 70
- Determina l attivazione dello sbrinamento l attivazione dello sbrinamento viene determinata in base alla temperatura esterna e a quella dello scambiatore di calore il sistema verifica inoltre che il funzionamento in riscaldamento sia attivo e che siano trascorsi 6 minuti dall avvio del compressore e più di 47 minuti dall avvio del funzionamento o dal termine dello sbrinamento condizioni per annullare la modalità sbrinamento tale evento è condizionato dalla temperatura dello scambiatore di calore 4ºc 12ºc 70
- Dettagli 70
- Imposta il limite superiore dell alta pressione in una zona a bassa frequenza imposta il limite superiore della temperatura dello scambiatore di calore interno utilizzando la sua frequenza di esercizio in hz separa tre zone distinte zona di reset zona non modificata e zona di caduta il controllo di frequenza deve essere effettuato in tali zone 70
- Limitazione alta pressione a bassa frequenza solo modelli a pompa di calore 70
- Nota decadimento droop il sistema si arresta 2 minuti dopo essere entrato nella zona di caduta 70
- Separare in zone 70
- Sit12 205 specifiche del sistema di controllo 70
- Specifiche del sistema di controllo 61 70
- Controllo valvola d espansione elettronica 71
- Descrizione 71
- Dettagli 72
- Di seguito si riportano gli esempi di controllo della valvola motorizzata applicabile ad ogni modalità 72
- Sit12 205 specifiche del sistema di controllo 72
- Specifiche del sistema di controllo 63 72
- Controllo all avvio al cambio del locale con l unità in funzione 73
- Controllo in caso di temperatura eccessiva della linea di mandata 73
- Controllo isotermico della linea del gas durante il raffreddamento 73
- Descrizione 73
- Dettagli 73
- La valvola d espansione elettronica è completamente chiusa controllo equalizzazione della pressione 73
- La valvola d espansione elettronica è completamente chiusa quando si dà corrente 73
- Limite di apertura della valvola di espansione elettronica 73
- Recupero olio 73
- Condizioni di avvio 74
- Controllo del sottoraffreddamento sc solo per modelli a pompa di calore 74
- Controllo della temperatura target della linea di mandata 74
- Controllo in caso di scollegamento del termistore sulla linea di mandata 74
- Descrizione 74
- Determinare l apertura della valvola d espansione elettronica 74
- Dettagli 74
- Regolazione quando il termistore è scollegato 74
- Rilevamento dispositivi scollegati 74
- Controllo gas insufficiente 75
- Controllo in caso di cambio della frequenza 75
- Descrizione 75
- Dettagli 75
- Rilev malfunzionamento sensore 75
- Rilevamento di sovraccarichi e sovracorrenti 75
- Se il guasto è nel termistore 75
- Se il guasto è nel trasformatore di corrente 75
- Descrizione 76
- Dettagli 76
- Durante il raffreddamento se la temperatura dello scambiatore di calore nel locale con il condizionamento arrestato scende al di sotto della temperatura prefissata per un dato periodo di tempo tale funzione apre la valvola d espansione elettronica in quel locale quindi attiva il condizionamento in modalità completamente chiusa se dopo questo evento viene riscontrato un congelamento anomalo per un numero di volte superiore a quello previsto il sistema determinerà la presenza di un anomalia e andrà in blocco 76
- Il funzionamento forzato comprende funzioni di controllo come raffreddamento forzato riscaldamento forzato cablaggio non corretto collegamenti tubazioni non corretti la modalità di funzionamento deve essere selezionata agendo sull interruttore di funzionamento forzato 76
- Modalità funzionamento forzato solo modelli a pompa di calore 76
- Prevenzione del congelamento interno 76
- Quando la temperatura della linea di mandata è superiore di 20 c rispetto al valore target e l apertura della valvola d espansione elettronica è maggiore di 450 impulsi max viene effettuata la regolazione prevista per la condizione di mancanza di gas 76
- Quando una frequenza in uscita supera 55 hz e la corrente in ingresso è inferiore al valore prefissato viene effettuata la regolazione prevista per la condizione di mancanza di gas 76
- Raffreddamento forzato riscaldamento forzato solo modelli a pompa di calore 76
- Valutazione in base alla corrente in ingresso 76
- Valutazione in base alla temperatura della linea di mandata 76
- Conoscenza di base 77
- Controllo errori di cablaggio 77
- Descrizione 77
- Funzionamento 77
- Questa funzione agisce nel seguente modo il refrigerante viene lasciato defluire attraverso l attacco a e oltre vengono rilevate ad una ad una le temperature dei termistori sugli scambiatori di calore delle unità interne per verificare il corretto abbinamento tra i cavi elettrici e le tubazioni quando questa funzione è on è possibile che l unità interna emette un ronzio tale rumore non indica un guasto è dovuto alla temperatura dello scambiatore di calore che scende al di sotto di 0 c per aumentare la precisione di rilevamento il ventilatore dell unità interna viene acceso e spento 77
- Togliere le 5 viti dal pannello di manutenzione pannello sul lato destro e rimuovere il pannello 2 premere l interruttore di controllo errori di cablaggio sulla scheda elettronica controllo manutenzione per attivare la funzione di controllo degli errori 3 dopo circa 10 15 minuti il controllo terminerà automaticamente 4 una volta terminato il controllo gli indicatori led di manutenzione inizieranno a lampeggiare 77
- Controllo delle impostazioni relative alla corrente nella memoria del microprocessore 78
- Esempio 78
- La figura indica che l attacco a è collegato con l attacco b e l attacco b con il locale a oppure è stato corretto automaticamente nel modo indicato 78
- Sit12 205 specifiche del sistema di controllo 78
- Specifiche del sistema di controllo 69 78
- Supponiamo che i led lampeggino come segue 78
- Tali dati possono essere controllati tramite gli indicatori di manutenzione una volta terminato il controllo degli errori di cablaggio durante il funzionamento forzato all arresto del sistema i led smettono di lampeggiare quando il funzionamento forzato viene interrotto led1 cablaggio locale a led2 cablaggio locale b 1 led lampeggiante attacco tubazione a 2 led lampeggiante attacco tubazione b il primo led a rimanere acceso indica il locale collegato all attacco a il successivo led acceso fisso indica il locale collegato all attacco b 78
- Descrizione 79
- Dettagli 79
- Funzione jis 79
- Funzione di prevenzione dell accumulo di condensa sul raccordo 80
- Funzione di rilevamento tensione 80
- Funzioni supplementari 80
- Impostazione della funzione priority room 80
- Modalità powerful 80
- Blocco modalità raffreddamento riscaldamento 81
- Configurazione del sistema 4 82
- Parte 7 configurazione del sistema 82
- Configurazione del sistema 83
- Istruzioni di funzionamento 83
- Nomi dei componenti 84
- On off 84
- Unità interna 84
- Configurazione del sistema 85
- Configurazione del sistema sit12 205 85
- Unità esterna 85
- Unità interna 85
- Arc433a1 a2 86
- Configurazione del sistema 77 86
- Sit12 205 configurazione del sistema 86
- Telecomando 86
- Apertura della griglia frontale 87
- Attenzione 87
- Unità interna 87
- Configurazione del sistema 79 88
- Sit12 205 configurazione del sistema 88
- Unità esterna 88
- Unità interna 88
- Arc433a3 a4 89
- Configurazione del sistema 89
- Configurazione del sistema sit12 205 89
- Telecomando 89
- Unità interna 90
- Configurazione del sistema 91
- Configurazione del sistema sit12 205 91
- Unità esterna 91
- Unità interna 91
- Arc433a7 a8 92
- Configurazione del sistema 83 92
- Sit12 205 configurazione del sistema 92
- Telecomando 92
- Apertura della griglia frontale 93
- Attenzione 93
- Unità interna 93
- Configurazione del sistema 85 94
- Sit12 205 configurazione del sistema 94
- Unità esterna 94
- Unità interna 94
- Arc433a5 a6 95
- Configurazione del sistema 95
- Configurazione del sistema sit12 205 95
- Telecomando 95
- Apertura della griglia frontale 96
- Attenzione 96
- Unità interna 96
- Configurazione del sistema 97
- Configurazione del sistema sit12 205 97
- Unità esterna 97
- Unità interna 97
- Arc433a5 a6 98
- Configurazione del sistema 89 98
- Sit12 205 configurazione del sistema 98
- Telecomando 98
- Attenzione 99
- Per l inserimento delle pile 99
- Preparazione prima della messa in funzione 99
- Attenzione 100
- Fissare il supporto al muro ad un pilastro ecc con le viti fornite unitamente al supporto 100
- Inserire il telecomando nell apposito supporto 100
- Per fissare il supporto del telecomando a parete 100
- Ricevitore 100
- Scegliere un posto dal quale i segnali possano raggiungere l unità 100
- Utilizzo del telecomando 100
- Chiudere l interruttore 101
- Consigli per ridurre il consumo energetico 101
- Fare attenzione a non raffrescare riscaldare eccessivamente il locale impostare la temperatura su valori moderati permette di ridurre i consumi chiudere le finestre con persiane o tende bloccare la luce del sole e l aria proveniente dall esterno aumenta l effetto di raffrescamento riscaldamento i filtri dell aria otturati riducono l efficienza dell unità e sprecano energia si consiglia di pulirli una volta ogni due settimane 101
- Il condizionatore consuma sempre 15 35 watt d elettricità anche quando non è in funzione se si prevede di non usare il condizionatore per lungo tempo per esempio in primavera o in autunno portare l interruttore automatico in posizione off usare il condizionatore nelle seguenti condizioni 101
- Impostazione dell orologio 101
- Premere il pulsante impostazione timer per impostare l orologio all ora attuale 101
- Premere il pulsante orologio 101
- Se l unità viene utilizzata a condizioni ambientali diverse da quelle indicate interverrà un dispositivo di protezione per spegnere il sistema 101
- Sensor 101
- Silent 101
- Funzionamento auto deumidificazione raffreddamento riscaldamento ventilazione 102
- Per arrestare l unità 102
- Per avviare l unità 102
- Per modificare l impostazione della temperatura 102
- Premere il pulsante di regolazione della temperatura 102
- Premere il pulsante mode e selezionare una modalità di funzionamento 102
- Premere l interruttore on off 102
- Premere nuovamente l interruttore on off 102
- Configurazione del sistema 103
- Configurazione del sistema sit12 205 103
- Modificare la direzione del flusso d aria 103
- Modificare la portata d aria 103
- Premere il pulsante regolazione ventilazione fan 103
- Ftk x 25 35 104
- Regolazione della direzione del flusso d aria 104
- Regolazione delle alette orizzontali deflettore 104
- Configurazione del sistema 105
- Configurazione del sistema sit12 205 105
- Note sull inclinazione dei deflettori verticale e orizzontale 105
- Regolazione delle alette verticali deflettore 105
- Trattenere la manopola e spostare il deflettore verticale la manopola si trova sulle alette di destra e di sinistra 105
- Ftk x 50 60 71 106
- Premere il pulsante swing 106
- Quando il deflettore ha raggiunto la posizione richiesta premere nuovamente il pulsante swing 106
- Regolazione delle alette orizzontali deflettore 106
- Configurazione del sistema 107
- Configurazione del sistema sit12 205 107
- Note sull orientamento del deflettore ad alette orizzontali 107
- Note sull orientamento del deflettore con alette verticali 107
- Premere il pulsante swing 107
- Quando il deflettore ha raggiunto la posizione richiesta premere nuovamente il pulsante swing 107
- Regolazione delle alette verticali deflettore 107
- Fvx 25 35 50 108
- L indicazione a display si accenderà e il deflettore inizierà ad oscillare 108
- L indicazione a display si spegnerà il deflettore arresterà il movimento 108
- Note sull orientamento dei deflettori ad alette orizzontali e verticali 108
- Regolazione delle alette orizzontali deflettore 108
- Regolazione delle alette verticali deflettore 108
- Trattenere la manopola e spostare il deflettore verticale ça manopola si trova sulle alette di destra e di sinistra 108
- È possibile regolare la direzione del flusso d aria per un maggior comfort ambientale 108
- Alle condizioni di funzionamento 109
- Attenzione 109
- Configurazione del sistema 109
- Configurazione del sistema sit12 205 109
- Il condizionatore selezionerà automaticamente lo schema di ventilazione in base alla modalità operativa e 109
- In modalità deumidificazione per evitare che l aria fredda colpisca direttamente le persone il flusso dell aria viene emesso tramite la mandata superiore 109
- Indipendentemente dalla modalità operativa o dalle condizioni ambientali l aria viene espulsa tramite la mandata superiore se non si desidera che l aria fuoriesca dalla bocchetta di mandata inferiore utilizzare questo pulsante durante la notte ecc 109
- Per evitare che l aria soffiata colpisca direttamente le persone e per rendere uniforme la temperatura dl locale il flusso dell aria viene emesso tramite la mandata superior 109
- Quando si imposta il selettore del flusso dell aria su 109
- Selezionare il tipo di flusso dell aria in base alle vostre esigenze 109
- Selezione del flusso dell aria 109
- Flk x 25 35 50 60 110
- Premere il pulsante swing 110
- Quando il deflettore ha raggiunto la posizione richiesta premere nuovamente il pulsante swing 110
- Regolazione delle alette orizzontali deflettore 110
- Configurazione del sistema 111
- Configurazione del sistema sit12 205 111
- Note sull inclinazione del deflettore 111
- Quando si regola il deflettore verticale utilizzare uno sgabello solido e stabile e fare attenzione ai gradini trattenere la manopola e spostare il deflettore verticale la manopola si trova sulle alette di destra e di sinistra 111
- Regolazione delle alette verticali deflettore 111
- Avviare la modalità powerful 112
- Modalità powerful 112
- Uscire dalla modalità powerful 112
- Arrestare la funzione silent unità esterna 113
- Avviare la funzione silent unità esterna 113
- Funzione silent unità esterna 113
- Attivare la modalità home leave 114
- Disattivare la modalità home leave 114
- Modalità home leave 114
- Prima di attivare la modalità home leave 114
- Che cos è la modalità home leave 115
- Configurazione del sistema 115
- Configurazione del sistema sit12 205 115
- Ridurre il consumo energetico 115
- Utile in questi casi 115
- Utilizzare la modalità di funzionamento che preferite 115
- Funzione intelligent eye 116
- Attenzione 117
- Configurazione del sistema 117
- Configurazione del sistema sit12 205 117
- Intelligent eye è utile per la modalità risparmio energetico 117
- Note sul sensore intelligent eye 117
- Orientamento del sensore di movimento intelligent eye 117
- Premere delicatamente per spostare il sensore in modo da regolare l inclinazione dopo aver regolato l angolazione strofinare delicatamente il sensore con un panno pulito facendo attenzione a non graffiarlo 117
- È possibile regolare l orientamento del sensore di movimento intelligent eye per aumentare l area di rilevamento inclinazione regolabile 15 a destra e sinistra rispetto all asse centrale 117
- Disattivare la funzione timer off 118
- Funzione timer 118
- Usare la funzione timer off 118
- Attenzione 119
- Disattivare la funzione timer on 119
- Premere il pulsante cancel 119
- Premere il pulsante impostazione timer fino a quando non viene selezionato l orario desiderato 119
- Premere il pulsante timer on 119
- Premere nuovamente il pulsante timer on 119
- Usare la funzione timer on 119
- Uso combinato delle funzioni timer on e timer off 119
- Nota per sistemi multi 120
- Se la capacità operativa del sistema non è sufficiente disponibile unicamente per i modelli solo raffreddamento 120
- Se la funzione priority room è attiva 120
- Se la funzione priority room è inattiva 120
- Selezionare la modalità di funzionamento 120
- Blocco modalità raffreddamento riscaldamento disponibile solo per modelli a pompa di calore 121
- Configurazione del sistema 121
- Configurazione del sistema sit12 205 121
- Funzione priority 121
- Funzione priority room quando la modalità powerful è attiva 121
- Funzione priority room quando la modalità silent unità esterna è attiva 121
- Funzione silent unità esterna 121
- Impostazione della funzione priority room 121
- Modalità notturna disponibile unicamente nei modelli solo raffreddamento 121
- Se la funzione priority room è attiva 121
- Se la funzione priority room è inattiva 121
- Attenzione 122
- Attenzione prima di effettuare la pulizia arrestare l unità e portare l interruttore automatico in posizione off 122
- Ftk x 25 35 122
- Griglia frontale 122
- Manutenzione e pulizia 122
- Unità 122
- Unità interna esterna e telecomando 122
- Aprire la griglia frontale 123
- Configurazione del sistema 123
- Configurazione del sistema sit12 205 123
- Estrarre i filtri dell aria 123
- Filtri 123
- Filtro dell aria 123
- Filtro fotocatalitico deodorizzante grigio 123
- Filtro purificatore verde 123
- Lasciare il filtro fotocatalitico deodorizzante ad asciugare al sole 123
- Lavare i filtri dell aria con acqua o pulirli con un aspiratore 123
- Manutenzione 123
- Pulire o sostituire i filtri 123
- Rimettere in posizione il filtro dell aria il filtro purificatore e il filtro fotocatalitico deodorizzante quindi chiudere la griglia frontale 123
- Sostituzione 123
- Togliere il filtro purificatore dell aria e il filtro fotocatalitico deodorizzante 123
- Togliere l elemento filtrante ed applicarne uno nuovo 123
- Aprire l interruttore automatico del condizionatore d ambiente 124
- Configurazione del sistema 115 124
- Controlli da effettuare 124
- Estrarre le pile dal telecomando 124
- Prima di un lungo periodo di inattività 124
- Pulire i filtri dell aria e rimontarli 124
- Quando le condizioni atmosferiche sono buone attivare la funzione solo ventilazione per varie ore per asciugare l interno dell unità 124
- Sit12 205 configurazione del sistema 124
- Aprire la griglia frontale 125
- Attenzione 125
- Attenzione prima di effettuare la pulizia arrestare l unità e portare l interruttore automatico in posizione off 125
- Ftk x 50 60 71 125
- Griglia frontale 125
- Pulire con un panno morbido ed asciutto 125
- Pulizia della griglia frontale 125
- Rimettere in posizione la griglia frontale 125
- Togliere la griglia frontale 125
- Unità 125
- Unità interna esterna e telecomando 125
- Aprire la griglia frontale 126
- Configurazione del sistema 117 126
- Estrarre i filtri dell aria 126
- Filtri 126
- Filtro dell aria 126
- Filtro fotocatalitico deodorizzante grigio 126
- Filtro purificatore verde 126
- Lasciare il filtro fotocatalitico deodorizzante ad asciugare al sole 126
- Lavare i filtri dell aria con acqua o pulirli con un aspiratore 126
- Manutenzione 126
- Pulire o sostituire i filtri 126
- Rimettere in posizione il filtro dell aria il filtro purificatore e il filtro fotocatalitico deodorizzante quindi chiudere la griglia frontale 126
- Rimuovere il filtro purificatore dell aria e il filtro fotocatalitico deodorizzante 126
- Sit12 205 configurazione del sistema 126
- Sostituzione 126
- Togliere l elemento filtrante ed applicarne uno nuovo 126
- Aprire l interruttore automatico del condizionatore d ambiente 127
- Configurazione del sistema 127
- Configurazione del sistema sit12 205 127
- Controlli da effettuare 127
- Estrarre le pile dal telecomando 127
- Prima di un lungo periodo di inattività 127
- Pulire i filtri dell aria e rimontarli 127
- Quando le condizioni atmosferiche sono buone attivare la funzione solo ventilazione per varie ore per asciugare l interno dell unità 127
- Aprire l interruttore automatico del condizionatore d ambiente 128
- Attenzione prima di effettuare la pulizia arrestare l unità e portare l interruttore automatico in posizione off 128
- Cdk x 25 35 50 60 128
- Controlli da effettuare 128
- Estrarre le pile dal telecomando 128
- Prima di un lungo periodo di inattività 128
- Pulire i filtri dell aria e rimontarli 128
- Pulizia del filtro dell aria e della griglia di aspirazione opzionale 128
- Pulizia della vaschetta di raccolta 128
- Quando le condizioni atmosferiche sono buone attivare la funzione solo ventilazione per varie ore per asciugare l interno dell unità 128
- Aprire la griglia frontale 129
- Attenzione 129
- Attenzione prima di effettuare la pulizia arrestare l unità e portare l interruttore automatico in posizione off 129
- Fvx 25 35 50 129
- Griglia frontale 129
- Pulire con un panno morbido ed asciutto 129
- Pulizia della griglia frontale 129
- Rimettere in posizione la griglia frontale 129
- Togliere la griglia frontale 129
- Unità 129
- Unità interna esterna e telecomando 129
- Aprire la griglia frontale 130
- Configurazione del sistema 121 130
- Filtri 130
- Filtro dell aria 130
- Filtro fotocatalitico deodorizzante grigio 130
- Filtro purificatore verde 130
- Lasciare il filtro fotocatalitico deodorizzante ad asciugare al sole 130
- Lavare i filtri dell aria con acqua o pulirli con un aspiratore 130
- Manutenzione 130
- Pulire o sostituire i filtri 130
- Rimettere in posizione il filtro dell aria il filtro purificatore e il filtro fotocatalitico deodorizzante quindi chiudere la griglia frontale 130
- Rimuovere il filtro dell aria 130
- Rimuovere il filtro purificatore dell aria e il filtro fotocatalitico deodorizzante 130
- Sit12 205 configurazione del sistema 130
- Sostituzione 130
- Togliere l elemento filtrante ed applicarne uno nuovo 130
- Aprire l interruttore automatico del condizionatore d ambiente 131
- Configurazione del sistema 131
- Configurazione del sistema sit12 205 131
- Controlli da effettuare 131
- Estrarre le pile dal telecomando 131
- Prima di un lungo periodo di inattività 131
- Pulire i filtri dell aria e rimontarli 131
- Quando le condizioni atmosferiche sono buone attivare la funzione solo ventilazione per varie ore per asciugare l interno dell unità 131
- Aprire la griglia frontale 132
- Attenzione 132
- Attenzione prima di effettuare la pulizia arrestare l unità e portare l interruttore automatico in posizione off 132
- Chiudere la griglia frontale 132
- Flk x 25 35 50 60 132
- Griglia frontale 132
- Pulire con un panno morbido ed asciutto 132
- Pulizia della griglia frontale 132
- Unità 132
- Unità interna esterna e telecomando 132
- Aprire la griglia frontale 133
- Configurazione del sistema 133
- Configurazione del sistema sit12 205 133
- Estrarre i filtri dell aria 133
- Filtri 133
- Filtro dell aria 133
- Filtro fotocatalitico deodorizzante grigio 133
- Filtro purificatore verde 133
- Lasciare il filtro fotocatalitico deodorizzante ad asciugare al sole 133
- Lavare i filtri dell aria con acqua o pulirli con un aspiratore 133
- Manutenzione 133
- Pulire o sostituire i filtri 133
- Rimettere in posizione il filtro dell aria il filtro purificatore e il filtro fotocatalitico deodorizzante quindi chiudere la griglia frontale 133
- Rimuovere il filtro purificatore dell aria e il filtro fotocatalitico deodorizzante 133
- Sostituzione 133
- Togliere l elemento filtrante ed applicarne uno nuovo 133
- Aprire l interruttore automatico del condizionatore d ambiente 134
- Configurazione del sistema 125 134
- Controlli da effettuare 134
- Estrarre le pile dal telecomando 134
- Prima di un lungo periodo di inattività 134
- Pulire i filtri dell aria e rimontarli 134
- Quando le condizioni atmosferiche sono buone attivare la funzione solo ventilazione per varie ore per asciugare l interno dell unità 134
- Sit12 205 configurazione del sistema 134
- Condizione spiegazione 135
- Condizioni che non indicano guasti del sistema 135
- Configurazione del sistema 135
- Configurazione del sistema sit12 205 135
- Il sistema è progettato per iniziare ad immettere aria nell ambiente solo dopo aver raggiunto una certa temperatura 135
- Individuazione ed eliminazione guasti 135
- Le condizioni presentate di seguito non si riferiscono a problemi del condizionatore d aria in questo paragrafo verrà fornita una spiegazione delle segnalazioni riscontrate è possibile continuare ad usare il condizionatore 135
- È necessario attendere circa 3 minuti 135
- È necessario attendere da 3 a 8 minuti 135
- Condizione controlli da effettuare 136
- Condizioni da verificare con attenzione 136
- Configurazione del sistema 127 136
- Si prega di effettuare i seguenti controlli prima di rivolgersi al servizio riparazioni 136
- Sit12 205 configurazione del sistema 136
- Attenzione 137
- Chiamare immediatamente l assistenza tecnica 137
- Configurazione del sistema 137
- Configurazione del sistema sit12 205 137
- Istruzioni per lo smaltimento 137
- Si consiglia una manutenzione periodica 137
- Codici di errore sul telecomando 34 138
- Controllo 71 138
- Individuazione guasti 35 138
- Parte 8 diagnostica 138
- Problemi e misure correttive 32 3 controlli di manutenzione 33 138
- Segnalazioni di diagnostica 30 138
- Individuazione ed eliminazione guasti con la spia di funzionamento 139
- Segnalazioni di diagnostica 139
- Individuazione ed eliminazione guasti con gli indicatori led 140
- Problemi e misure correttive 141
- Controlli di manutenzione 142
- L emissione di un segnale acustico breve e di altri due consecutivi indica che i codici non corrispondono 2 per cancellare il codice visualizzato tenere premuto il pulsante annulla timer per 5 secondi il codice visualizzato scompare anche quando non viene premuto alcun pulsante per 1 minuto 142
- Nella serie arc433a il display della temperatura sulla sezione principale indica i codici corrispondenti 1 premendo il pulsante annulla timer cancel per 5 secondi l indicazione 00 lampeggia nell area di visualizzazione della temperatura 142
- Premere ripetutamente il pulsante annulla timer fino a quando non viene emesso un segnale acustico continuo il codice visualizzato cambia secondo l ordine seguente fino a quando un segnale acustico prolungato indica il codice attivo 142
- Serie arc433 142
- Codici di errore e descrizione del guasto 143
- Codici di errore sul telecomando 143
- Individuazione guasti 144
- Non usato per la ricerca guasti varia secondo il caso 144
- Unità interne 144
- Unità esterne 145
- Analisi del rilevamento del passaggio per lo zero dell alimentazione da unità interna 146
- Display a led sull unità interna 146
- Display del telecomando 146
- Guasto scheda elettronica unità interna collegamento del connettore difettoso 146
- Individuazione guasti 146
- Metodo di individuazione guasti 146
- Non viene rilevato il passaggio per lo zero entro circa 10 secondi consecutivi 146
- Nota i numeri di connettore variano secondo i modelli controllare il connettore 146
- Possibili cause 146
- Presenza guasto se 146
- Scheda elettronica guasta 146
- Arresto dovuto all intervento della protezione antigelo o del controllo alta pressione 147
- Display a led sull unità interna 147
- Display del telecomando 147
- Metodo di individuazione guasti 147
- Possibili cause 147
- Presenza guasto se 147
- Attenzione prima di collegare o scollegare il connettore aprire l interruttore di alimentazione per evitare danni ai componenti 148
- Controllo n 6 fare riferimento a p 74 148
- Diagnostica 139 148
- Individuazione guasti 148
- Nota se la temperatura esterna è inferiore a 10 c in modalità raffreddamento il sistema può bloccarsi visualizzando il codice di errore a5 il sistema si ripristinerà automaticamente ma l arresto verrà registrato nello storico 148
- Sit12 205 individuazione guasti 148
- Arresto per guasto motore ventilatore motore cc o simile 149
- Display a led sull unità interna 149
- Display del telecomando 149
- Metodo di individuazione guasti 149
- Possibili cause 149
- Presenza guasto se 149
- Attenzione 150
- Controllo n 01 fare riferimento a p 71 150
- Controllo n 02 fare riferimento a p 71 150
- Diagnostica 141 150
- Individuazione guasti 150
- Prima di collegare o scollegare il connettore aprire l interruttore di alimentazione per evitare danni ai componenti 150
- Sit12 205 individuazione guasti 150
- Arresto per rilevamento anomalia termistore o simile 151
- Display a led sull unità interna 151
- Display del telecomando 151
- Individuazione guasti 151
- Metodo di individuazione guasti 151
- Possibili cause 151
- Presenza guasto se 151
- Controllo n 03 fare riferimento a p 71 152
- Diagnostica 143 152
- Display a led sull unità interna 152
- Display del telecomando 152
- Guasto motore azionamento finecorsa serranda 152
- Guasto motore azionamento serranda guasto finecorsa serranda deformazione serranda distorsione materiale di tenuta della serranda troppo spesso errore rilevamento per cavo relè interrotto o connettore scollegato errore di rilevamento dovuto a guasto sulla scheda stampata 2 presenza corpi estranei sull uscita aria 152
- Individuazione guasti 152
- L apertura chiusura della serranda è rilevata dal finecorsa posto sulla stessa questo permette di rilevare i guasti sul motore di azionamento della serranda e sul finecorsa 152
- Metodo di individuazione guasti 152
- Possibili cause 152
- Presenza guasto se 152
- Quando la serranda è aperta il finecorsa è chiuso o viceversa 152
- Sit12 205 individuazione guasti 152
- Controllo n 10 fare riferimento a p 77 153
- Diagnostica 153
- Display a led sull unità interna 153
- Display del telecomando 153
- Durante una sessione di comunicazione unità interna esterna vengono controllati i dati ricevuti dall unità esterna per verificarne la regolarità 153
- Errore di trasmissione segnali tra unità interne ed esterne 153
- Guasto scheda elettronica unità esterna guasto scheda elettronica unità interna errore di trasmissione del segnale dall unità interna a quella esterna a causa di errori di cablaggio errore di comunicazione tra unità esterna ed esterna a causa di distorsione della forma d onda della tensione di alimentazione errore di comunicazione tra unità interna ed esterna a causa dell interruzione dei cavi di connessione tra unità interna ed esterna filo n 2 153
- Individuazione guasti 153
- Individuazione guasti sit12 205 153
- Metodo di individuazione guasti 153
- Possibili cause 153
- Presenza guasto se 153
- Quando la normale ricezione dei dati inviati dall unità esterna non è possibile o quando il contenuto dei dati è anomalo 153
- Collegamento di modelli di unità non compatibili scheda elettronica installata sull unità interna di tipo non adatto guasto scheda elettronica unità interna scheda elettronica installata sull unità esterna di tipo non adatto o difettosa 154
- Diagnostica 145 154
- Display a led sull unità interna 154
- Display del telecomando 154
- Guasto alimentazione interno esterno 154
- Individuazione guasti 154
- La presenza tensione viene rilevata in base alle necessità diversa per le unità singole e i sistemi multiunità tramite il segnale di trasmissione tra unità interna ed esterna 154
- Le unità singole e multi sono intercollegate 154
- Metodo di individuazione guasti 154
- Possibili cause 154
- Presenza guasto se 154
- Sit12 205 individuazione guasti 154
- Arresto dovuto all intervento della protezione antigelo 155
- Display del telecomando 155
- Display led sull unità esterna 155
- Metodo di individuazione guasti 155
- Possibili cause 155
- Presenza guasto se 155
- Attenzione prima di collegare o scollegare il connettore aprire l interruttore di alimentazione per evitare danni ai componenti 156
- Controllo n 4 fare riferimento a p 72 156
- Controllo n 6 fare riferimento a p 74 156
- Diagnostica 147 156
- Individuazione guasti 156
- Sit12 205 individuazione guasti 156
- Arresto dovuto a sovraccarico del compressore 157
- Controllo n 11 fare riferimento a p 77 157
- Controllo n 4 fare riferimento a p 72 157
- Controllo n 5 fare riferimento a p 73 157
- Controllo n 6 fare riferimento a p 74 157
- Display del telecomando 157
- Display led sull unità esterna 157
- Il sovraccarico del compressore è rilevato tramite la relativa protezione ol 157
- Individuazione guasti 157
- Mancanza di refrigerante anomalia nella valvola a quattro vie guasto scheda elettronica dell unità esterna presenza di acqua nelle tubazioni locali guasto valvola motorizzata guasto valvola d intercettazione 157
- Metodo di individuazione guasti 157
- Possibili cause 157
- Presenza guasto se 157
- Se la protezione sovraccarico compressore interviene due volte il sistema si arresterà il contatore degli errori si riazzererà se questo o altri errori non si verificheranno entro 60 minuti dall attivazione del compressore tempo totale la temperatura operativa non rientra nell intervallo consentito 157
- Blocco compressore 158
- Display del telecomando 158
- Display led sull unità esterna 158
- Il blocco del compressore viene rilevato esaminando il suo stato mediante il circuito di rilevamento stato operativo 158
- Il circuito di rilevamento dello stato operativo riscontra una frequenza del compressore inferiore a 10 hz per 20 secondi o una frequenza superiore a 160 hz 40 secondi dopo l avviamento del compressore il circuito rilevamento dello stato operativo riscontra una frequenza del compressore superiore a 180 hz il sistema si arresterà se l errore viene rilevato per 16 volte condizioni di azzeramento funzionamento continuo per 5 minuti normale 158
- Individuazione guasti 158
- Metodo di individuazione guasti 158
- Possibili cause 158
- Presenza guasto se 158
- Blocco ventilatore motore cc 159
- Controllo n 15 fare riferimento a p 79 159
- Display del telecomando 159
- Display led sull unità esterna 159
- Gli errori sulla linea di connessione del motore del ventilatore sono riscontrabili misurando la velocità di rotazione ad alta tensione del motore tramite il circuito integrato ad effetto di hall 159
- Guasto motore del ventilatore cavo o connettore scollegato o collegamento non correttamente serrato tra il motore del ventilatore e la scheda elettronica presenza di corpi estranei nel ventilatore 159
- Il ventilatore non si avvia entro 30 secondi anche quando il motore del ventilatore è in funzione il sistema si arresterà se l errore viene rilevato per 16 volte condizioni di azzeramento funzionamento continuo per 5 minuti normale 159
- Individuazione guasti 159
- Metodo di individuazione guasti 159
- Possibili cause 159
- Presenza guasto se 159
- Arresto dovuto a rilevamento di sovracorrente in ingresso 160
- Display del telecomando 160
- Display led sull unità esterna 160
- Metodo di individuazione guasti 160
- Possibili cause 160
- Presenza guasto se 160
- Attenzione prima di collegare o scollegare il connettore aprire l interruttore di alimentazione per evitare danni ai componenti 161
- Controllo n 14 fare riferimento a p 79 161
- Controllo n 7 fare riferimento a p 75 161
- Controllo n 8 fare riferimento a p 76 161
- Diagnostica 161
- Individuazione guasti 161
- Individuazione guasti sit12 205 161
- Display del telecomando 162
- Display led sull unità esterna 162
- Metodo di individuazione guasti 162
- Possibili cause 162
- Presenza guasto se 162
- Valvola a quattro vie difettosa 162
- Attenzione prima di collegare o scollegare il connettore aprire l interruttore di alimentazione per evitare danni ai componenti 163
- Controllo n 11 fare riferimento a p 77 163
- Controllo n 5 fare riferimento a p 73 163
- Controllo n 6 fare riferimento a p 74 163
- Diagnostica 163
- Individuazione guasti 163
- Individuazione guasti sit12 205 163
- Arresto provocato dall intervento del circuito di controllo temperatura della linea di mandata 164
- Display del telecomando 164
- Display led sull unità esterna 164
- Individuazione guasti 164
- Metodo di individuazione guasti 164
- Possibili cause 164
- Presenza guasto se 164
- Arresto dovuto ad un guasto del sensore di posizione 165
- Cause possibili 165
- Cavo relè compressore scollegato guasto compressore guasto scheda elettronica dell unità esterna valvola d intercettazione chiusa tensione di alimentazione non compatibile 165
- Controllo n 13 fare riferimento a p 78 165
- Display del telecomando 165
- Display led sull unità esterna 165
- Il compressore non si avvia entro circa 15 secondi dall invio del relativo segnale di comando condizioni di azzeramento funzionamento continuo per 5 minuti normale il sistema si arresterà se l errore viene rilevato per 16 volte 165
- Individuazione guasti 165
- Metodo di individuazione guasti 165
- Per rilevare un anomalia di avviamento del compressore vengono monitorate le condizioni di funzionamento del compressore tramite il circuito di rilevamento dello stato operativo 165
- Presenza guasto se 165
- Arresto di funzionamento dovuto a rilevamento di errore trasformatore di corrente 166
- Display del telecomando 166
- Display led sull unità esterna 166
- Metodo di individuazione guasti 166
- Possibili cause 166
- Presenza guasto se 166
- Attenzione prima di collegare o scollegare il connettore aprire l interruttore di alimentazione per evitare danni ai componenti 167
- Controllo n 12 fare riferimento a p 78 167
- Diagnostica 167
- Individuazione guasti 167
- Individuazione guasti sit12 205 167
- Arresto per guasto termistore o simile 168
- Display del telecomando 168
- Display led sull unità esterna 168
- Metodo di individuazione guasti 168
- P4 j3 j6 j8 j9 h9 168
- Possibili cause 168
- Presenza guasto se 168
- Attenzione 169
- Controllo n 6 fare riferimento a p 74 169
- Diagnostica 169
- Individuazione guasti 169
- Individuazione guasti sit12 205 169
- P4 termistore aletta radiante j3 termistore della temperatura della linea di mandata j6 termistore temperatura dello scambiatore di calore dell unità esterna j8 termistore linea del liquido j9 termistore linea del gas h9 termistore temperatura esterna 169
- Prima di collegare o scollegare il connettore aprire l interruttore di alimentazione per evitare danni ai componenti 169
- Arresto dovuto ad aumento di temperatura quadro elettrico 170
- Display del telecomando 170
- Display led sull unità esterna 170
- Metodo di individuazione guasti 170
- Possibili cause 170
- Presenza guasto se 170
- Attenzione prima di collegare o scollegare il connettore aprire l interruttore di alimentazione per evitare danni ai componenti 171
- Controllo n 6 fare riferimento a p 74 171
- Controllo n 7 fare riferimento a p 75 171
- Controllo n 9 fare riferimento a p 76 171
- Diagnostica 171
- Individuazione guasti 171
- Individuazione guasti sit12 205 171
- Arresto per aumento di temperatura aletta radiante 172
- Display del telecomando 172
- Display led sull unità esterna 172
- Metodo di individuazione guasti 172
- Possibili cause 172
- Presenza guasto se 172
- Attenzione prima di collegare o scollegare il connettore aprire l interruttore di alimentazione per evitare danni ai componenti 173
- Controllo n 6 fare riferimento a p 74 173
- Controllo n 7 fare riferimento a p 75 173
- Controllo n 9 fare riferimento a p 76 173
- Diagnostica 173
- Individuazione guasti 173
- Individuazione guasti sit12 205 173
- Arresto dovuto a rilevamento di sovracorrente in uscita 174
- Display del telecomando 174
- Display led sull unità esterna 174
- Metodo di individuazione guasti 174
- Possibili cause 174
- Presenza guasto se 174
- Attenzione prima di collegare o scollegare il connettore aprire l interruttore di alimentazione per evitare danni ai componenti 175
- Controllo n 13 fare riferimento a p 78 175
- Controllo n 7 fare riferimento a p 75 175
- Controllo n 8 fare riferimento a p 76 175
- Diagnostica 175
- Individuazione guasti 175
- Individuazione guasti sit12 205 175
- Arresto per quantità insufficiente di gas 176
- Display del telecomando 176
- Display led sull unità esterna 176
- Metodo di individuazione guasti 176
- Possibili cause 176
- Presenza guasto se 176
- Attenzione prima di collegare o scollegare il connettore aprire l interruttore di alimentazione per evitare danni ai componenti 177
- Controllo n 4 fare riferimento a p 72 177
- Controllo n 6 fare riferimento a p 74 177
- Diagnostica 177
- Individuazione guasti 177
- Individuazione guasti sit12 205 177
- Arresto per rilevamento tensione troppo bassa 178
- Display del telecomando 178
- Display led sull unità esterna 178
- Individuazione guasti 178
- Metodo di individuazione guasti 178
- Per rilevare un aumento o diminuzione anomala della tensione viene utilizzato il circuito di rilevamento o il circuito di rilevamento della tensione cc 178
- Possibili cause 178
- Presenza guasto se 178
- Tensione di alimentazione non compatibile guasto rilevatore sovratensioni o guasto circuito di rilevamento tensione cc guasto dispositivi utilizzati per il controllo pam 178
- Un segnale di sovratensione viene inviato dal circuito di rilevamento sovratensioni al microprocessore oppure la tensione misurata dal circuito di rilevamento della tensione cc risulta inferiore a 150 v per 0 1 secondi il sistema si arresterà se l errore viene rilevato per 16 volte condizioni di azzeramento funzionamento continuo per 60 minuti normale 178
- Arresto per intervento protezione antigelo in altri locali tensioni interne ed esterne non compatibili abbinamento non corretto di unità interne esterne 179
- Display del telecomando 179
- Display led sull unità esterna 179
- Individuazione guasti 179
- Metodo di individuazione guasti 179
- Possibili cause 179
- Presenza guasto se 179
- U3 ua uh 179
- Come eseguire il controllo 180
- Controlli da effettuare 180
- Controllo continuità elettrica del finecorsa 180
- Controllo n 01 180
- Controllo n 02 180
- Controllo n 3 180
- Controllo uscita connettore motore ventilatore 180
- Controlli da effettuare sit12 205 181
- Controllo n 4 181
- Controllo valvola d espansione elettronica 181
- Diagnostica 181
- Nota il tipo di suono varia a seconda del tipo di valvola 181
- Per controllare la valvola d espansione elettronica ev procedere come segue 1 verificare che il connettore della valvola di espansione sia inserito correttamente nella scheda elettronica confrontare la valvola d espansione e il numero del connettore 2 disinserire e reinserire l alimentazione e controllare se tutte le valvole di espansione emettono un suono secco 3 se una delle valvole di espansione non emette un suono secco nella fase 2 scollegare quel connettore e verificare il passaggio di corrente tramite un tester controllare il passaggio di corrente tra i pin 1 3 e 6 e tra i pin 2 4 e 5 se non c è passaggio di corrente tra i pin la bobina della valvola d espansione è guasta 4 se nessuna valvola d espansione genera rumore secco durante la fase 2 la scheda dell unità esterna è guasta 5 se si riscontra passaggio di corrente durante la fase 2 sopraindicata installare una bobina di buona qualità che genera il suono secco sulla valvola d espansione che non ha emesso lo stesso suono e as 181
- Controllo n 5 182
- Diagnostica 173 182
- Sit12 205 controlli da effettuare 182
- Verificare il funzionamento della valvola a quattro vie 182
- Controllo n 6 183
- Controllo resistenza termistore 183
- Scollegare i connettori dei termistori sulla dalla scheda elettronica e misurare la resistenza di ogni termistore con un tester la relazione tra un valore di temperatura e di resistenza normale è illustrata nel grafico e nella tabella sottostante 183
- Controllo delle condizioni d installazione 184
- Controllo n 7 184
- Diagnostica 175 184
- Sit12 205 controlli da effettuare 184
- Controlli da effettuare sit12 205 185
- Controllo della linea di ventilazione dell unità esterna con motore cc 185
- Controllo della pressione di mandata 185
- Controllo n 8 185
- Controllo n 9 185
- Diagnostica 185
- Controllare l impianto frigorifero delle unità con inverter 186
- Controllo della forma d onda della tensione di alimentazione 186
- Controllo n 10 186
- Controllo n 11 186
- Diagnostica 177 186
- Fig 1 fig 2 186
- Rilevare la forma d onda dell alimentazione tra i pin 1 e 3 della morsettiera e verificare la presenza di eventuali distorsioni verificare se la forma d onda della tensione di alimentazione è sinusoidale fig 1 verificare se la forma d onda presenta una distorsione in corrispondenza del passaggio per lo zero sezioni cerchiate nella fig 2 186
- Sit12 205 controlli da effettuare 186
- Controllare il transistor di potenza non toccare le parti sotto tensione per almeno 10 minuti dall apertura dell interruttore automatico se fosse necessario toccare parti sotto tensione utilizzare un tester per assicurarsi che la tensione di alimentazione del transistor di potenza sia inferiore a 50 v per l alimentazione trifase uvw effettuare le misurazioni al terminale faston sulla scheda o sul connettore del relè 187
- Controlli da effettuare sit12 205 187
- Controllo del transistor di potenza 187
- Controllo n 12 187
- Controllo n 13 187
- Diagnostica 187
- Prima di questo controllo verificare l eventuale presenza di cortocircuito sul circuito principale verificare la tensione del condensatore con l interruttore automatico in posizione on misurare la tensione facendo riferimento al disegno del modello in questione fare attenzione a non toccare le parti sotto tensione 187
- Puntale negativo del tester transistor di potenza alim trifase uvw transistor di potenza alim trifase uvw 187
- Puntale positivo del tester alim trifase uvw transistor di potenza alim trifase uvw transistor di potenza resistenza normale da diversi kohm a diversi mohm resistenza anormale 0 oppure 187
- Verificare la tensione del condensatore 187
- Check n 14 188
- Controllo del condensatore elettrolitico del circuito principale 188
- Controllo dell impulso della velocità di rotazione sulla scheda elettronica dell unità esterna 188
- Controllo n 15 188
- Parte 9 procedura di smontaggio 190
- Unità esterna classe 52 58 68 75 06 190
- Unità esterna classe 80 90 82 190
- Procedura 191
- Smontaggio dei pannelli esterni 191
- Unità esterna classe 80 90 191
- La figura mostra gli attacchi delle tubazioni 192
- Procedura di smontaggio 183 192
- Procedura posizioni 192
- Sit12 205 unità esterna classe 80 90 192
- Togliere 1 vite dal pannello di destra estrarre il pannello verso il basso sganciando le linguette per liberarlo 192
- Togliere 3 viti dal pannello di destra estrarre il pannello verso il basso sganciando le linguette per liberarlo 192
- Procedura 194
- Smontaggio del ventilatore elicoidale 194
- Procedura 195
- Smontaggio del quadro elettrico 195
- Rimuovere il coperchio del quadro elettrico 199
- Scollegare il connettore del motore ventilatore 199
- Togliere il connettore del relè per compressore 199
- Togliere il termistore della linea di mandata 199
- Scollegare i fili e smontare e sollevare il quadro elettrico 201
- Togliere il cavo del termistore dell aria esterna dalle apposite scanalature 201
- Procedura 202
- Smontaggio della scheda elettronica 202
- Scollegare tutti i connettori collegati alla scheda inverter 203
- Sollevare la scheda dal lato morsettiera 203
- Procedura 205
- Smontaggio dei motori ventilatore 205
- Procedura 207
- Smontaggio della valvola d espansione elettronica e del termistore 207
- Procedura 208
- Rimozione del materiale fonoassorbente e del reattore 208
- Procedura 210
- Smontaggio del resistore di shunt 210
- Procedura 211
- Smontaggio dell elettrovalvola e della valvola a 4 vie 211
- Procedura 213
- Smontaggio del compressore 213
- Procedura 215
- Smontaggio dei pannelli esterni 215
- Unità esterna classe 52 58 68 75 215
- Abbinare i colori dei fili ai connettori a b c e d come segue 1 nero potenza 2 bianco potenza 3 rosso trasmissione 216
- Avvertenza prima di procedere allo smontaggio attendere 10 minuti o più dopo aver disinserito l alimentazione di tutti i componenti 216
- I fili vanno fissati alla morsettiera a mezzo viti la morsettiera è realizzata in resina stampata 216
- In figura cavi di collegamento 216
- Procedura 216
- Procedura di smontaggio 207 216
- Procedura posizioni 216
- Rimuovere le tubazioni tirandole verso il retro 216
- Sit12 205 unità esterna classe 52 58 68 75 216
- Smontaggio del quadro elettrico 216
- Togliere i fili di collegamento 216
- Togliere la vite di fissaggio della morsettiera 216
- Rimuovere il coperchio protetto contro lo stillicidio 219
- Rimuovere la vite del quadro elettrico 219
- Scollegare il cavo del motore ventilatore 219
- Sollevare il quadro elettrico manualmente per smontarlo 219
- Procedura 220
- Smontaggio della scheda elettronica 220
- S31 pin 9 verso cn14 s32 pin 5 verso cn11 s33 pin 10 verso s34 s71 pin 8 verso s72 221
- Scollegare tutti i connettori collegati alla scheda elettronica di controllo 221
- Sollevare la scheda elettronica di controllo 221
- Procedura 223
- Smontaggio dei motori ventilatore 223
- Procedura 224
- Rimozione del materiale fonoassorbente 224
- Procedura 225
- Smontaggio della bobina della valvola a 4 vie dell elettrovalvola della valvola di espansione e il termistore 225
- Procedura 227
- Smontaggio della valvola a 4 vie dell elettrovalvola e del resistore di shunt 227
- Procedura 228
- Smontaggio dell elettrovalvola e del resistore di shunt 228
- Attenzione 229
- Avvertenza prima di procedere allo smontaggio attendere 10 minuti o più dopo aver disinserito l alimentazione di tutti i componenti 229
- Il compressore è bloccato tramite un dado rimuovere il dado con una chiave fissa doppia 229
- Prima di procedere assicurarsi che non sia rimasto gas refrigerante all interno delle tubazioni 229
- Procedura 229
- Quando si riscaldano le parti brasate assicurarsi di sostituire l azoto 229
- Rimuovere il coperchio della morsettiera 229
- Scollegare il cavo del compressore 229
- Scollegare la parte brasata a dal lato mandata del compressore 229
- Scollegare la parte brasata b dal lato aspirazione del compressore 229
- Smontaggio del compressore 229
- Togliere il mastice dalle 2 posizioni indicate 229
- Altro 22 230
- Parte 10 altro 230
- Funzionamento in raffreddamento in caso di bassa temperatura del locale 231
- Informazioni sulla serie ftk x 25 35az 231
- Per le unità a pompa di calore 231
- Prova di funzionamento tramite il telecomando solo modelli a pompa di calore 231
- Come impostare indirizzi diversi nel caso in cui due unità interne siano installate nello stesso locale è possibile impostare i due telecomandi a infrarossi su indirizzi diversi 232
- Controllo centralizzato per krc72 krp413a1s 232
- Metodo di funzionamento singolo dell unità quando due unità sono installate in un locale per modelli solo raffreddamento e a pompa di calore 232
- Nota la funzione di riavvio dopo un interruzione dell alimentazione è controllata dal segnale on della scheda di controllo centralizzato se l unità viene usata senza rimuovere il ponticello jc può verificarsi quanto segue se l unità era in funzione quando si è verificata l interruzione di corrente è possibile che non riprenda a funzionare una volta che l alimentazione viene ripristinata 232
- Per informazioni sull uso vedere il manuale d istruzioni tuttavia per utilizzare il kit krp410a11s scheda per controllo centralizzato connessione di contatto è opportuno effettuare le seguenti operazioni 232
- Scheda elettronica dell unità interna smontare il pannello frontale togliere il coperchio del sensore 2 viti quindi togliere il quadro elettrico 1 vite spingere il coperchio verso il basso per smontarlo 4 ganci sul quadro elettrico togliere il jumper ja sulla scheda elettronica 232
- Selettore modalità deumidificazione per tutte le unità interne per modelli solo raffreddamento e a pompa di calore 232
- Telecomando ad infrarossi togliere il jumper j4 232
- Orientamento del sensore di movimento intelligent eye 233
- Informazioni sulla serie ftk x 50 60 71az e cdk x 25 60az 234
- Metodo di funzionamento singolo dell unità quando due unità sono installate in un locale per modelli solo raffreddamento e a pompa di calore 234
- Prova di funzionamento tramite il telecomando solo modelli a pompa di calore 234
- Controllo centralizzato per krc72 krp411a1s e krp410a11s 235
- Nota la funzione di riavvio dopo un interruzione dell alimentazione è controllata dal segnale on della scheda di controllo centralizzato se l unità viene usata senza rimuovere il ponticello jc può verificarsi quanto segue se l unità era in funzione quando si è verificata l interruzione di corrente è possibile che non riprenda a funzionare una volta che l alimentazione viene ripristinata 235
- Per informazioni sull uso vedere il manuale d istruzioni tuttavia per utilizzare il kit krp410a11s scheda per controllo centralizzato connessione di contatto è opportuno effettuare le seguenti operazioni 235
- Selettore modalità deumidificazione per tutte le unità interne per modelli solo raffreddamento e a pompa di calore 235
- Appendice 28 236
- Parte 11 appendice 236
- Appendice 237
- Schemi delle tubazioni unità interne 237
- Unità a parete 237
- Appendice 229 238
- Cdk x 25 35 50 60azvmb 238
- Sit12 205 appendice 238
- Unità canalizzabile 238
- Appendice 239
- Appendice sit12 205 239
- Fvx 25 35azvmb 239
- Fvx 50azvmb 239
- Modello a pavimento 239
- Appendice 231 240
- Flk x 25 35 50 60azvmb 240
- Sit12 205 appendice 240
- Unità doppia a pavimento pensile a soffitto 240
- Appendice 241
- Appendice sit12 205 241
- Mk58azvmb 241
- Mk75azvmb 241
- Schemi delle tubazioni unità esterne 241
- Unit esterna 241
- Appendice 233 242
- Mk90azvmb 242
- Mx52azvmb 242
- Sit12 205 appendice 242
- Appendice 243
- Appendice sit12 205 243
- Mx68azvmb 243
- Mx80azvmb 243
- Appendice 235 244
- Ftk x 25 35azvmb 244
- Ftk x 50 60 71azvmb 244
- Schemi elettrici unità interne 244
- Sit12 205 appendice 244
- Unità a parete 244
- Appendice 245
- Appendice sit12 205 245
- Cdk x 25 35 50 60azvmb 245
- Unità canalizzabile 245
- Appendice 237 246
- Flk x 25 35 50 60azvmb 246
- Fvx 25 35 50azvmb 246
- Modello a pavimento 246
- Sit12 205 appendice 246
- Unità doppia a pavimento pensile a soffitto 246
- Appendice 247
- Appendice sit12 205 247
- Bobina valvola d espansione elettronica 247
- Db1 ponte di diodi 247
- E ac1 ac2 he hl hn 247
- Fu1 fu2 fu201 fusibile 247
- H1 h2 l1 247
- H1p h5p spia 247
- L fase 247
- L1r reattore 247
- L2 connettore 247
- M1f motore ventilatore m1c motore del compressore 247
- Mk58azvmb 4mk75azvmb 4mk90azvmb 247
- Mrc w relø magnetico mrb mrd 247
- Mrm10 mrm20 247
- Mx52azvmb 247
- N neutro 247
- Pcb scheda elettronica 247
- Q1l protezione sovraccarico 247
- R1t r12t termistore 247
- S1w interruttore on off funzionamento forzato sw1 247
- S2 s102 connettore 247
- S2w interruttore selezione della modalit funzionamento forzato sw2 247
- S3w controllo errori di cablaggio sw3 s4w impostazione priority room sw4 s5w modalit notturna sw5 247
- Sa1 scaricatore di sovratensioni 247
- Schemi elettrici unità esterne 247
- Spm modulo potenza mid1 mid2 dispositivo interconnessione stampato 247
- V2 v5 varistore 247
- X1m x4m morsettiera 247
- Y1e y3e 247
- Y1s bobina elettrovalvola sbrinamento y1r bobina elettrovalvola di inversione 247
- Z1c z3c nucleo di ferrite 247
- Appendice 239 248
- Bobina valvola d espansione elettronica 248
- Mx68 80azvmb 248
- Sit12 205 appendice 248
- Indice 250
- Numeri 250
- Di flusso 254
- Disegni e diagrammi 254
- Disegni e diagrammi di flusso 254
- Numeri 254
- B 8400 ostenda belgio 258
- Internet http www daikineurope com 258
- Sit12 205 08 2003 preparato in belgio da vanmelle 258
- Zandvoordestraat 300 258
