SiT12-205 Controlli da effettuare
Diagnostica 177

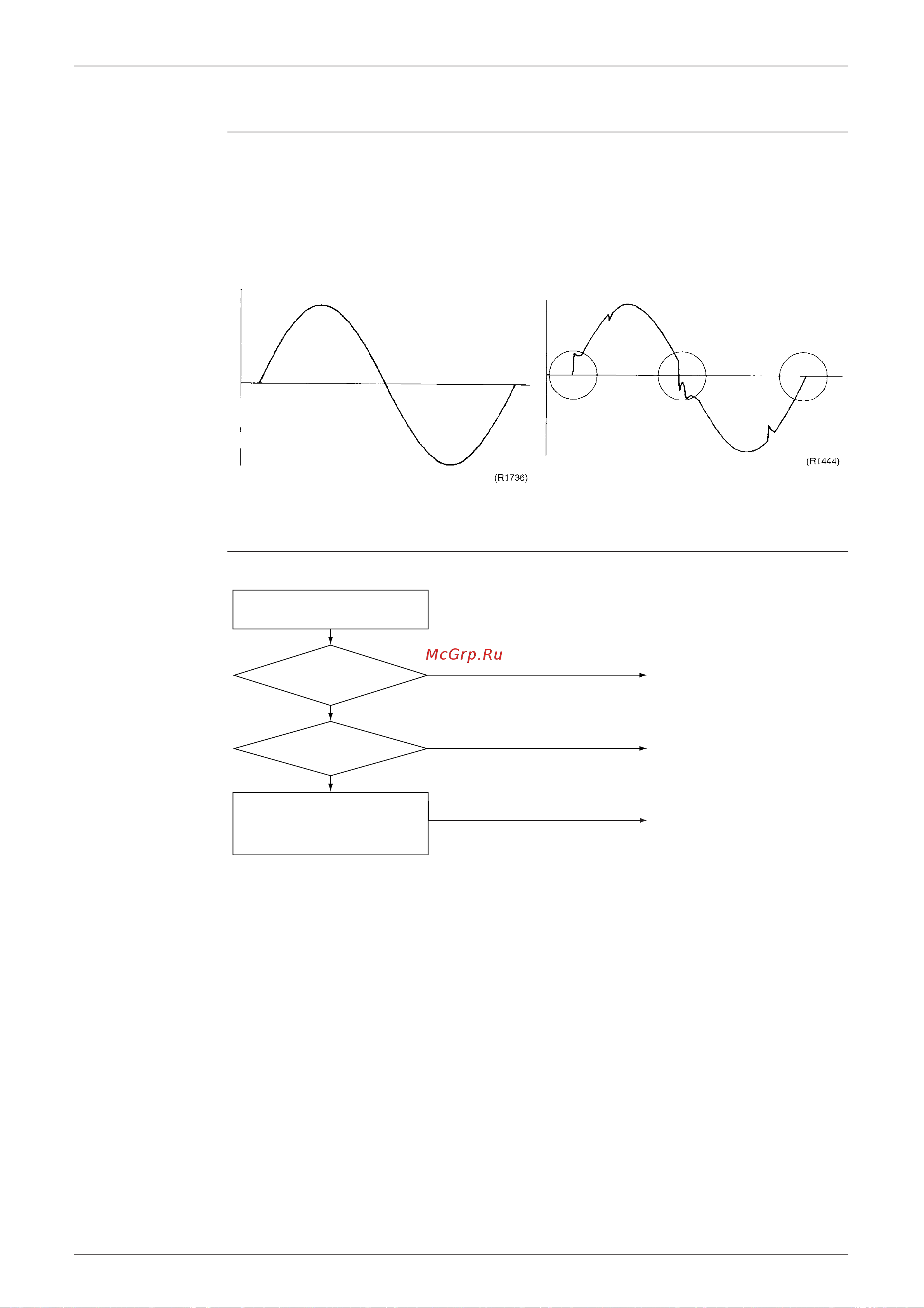

6.1.9 Controllo della forma d’onda della tensione di alimentazione
Controllo N. 10 Rilevare la forma d’onda dell’alimentazione tra i pin 1 e 3 della morsettiera, e verificare la
presenza di eventuali distorsioni.
Verificare se la forma d’onda della tensione di alimentazione è sinusoidale (Fig. 1)
Verificare se la forma d'onda presenta una distorsione in corrispondenza del passaggio per
lo zero (sezioni cerchiate nella Fig. 2)
6.1.10 Controllare l'impianto frigorifero delle unità con Inverter
Controllo N. 11
[Fig. 1] [Fig. 2]
Controllo sistema frigorifero
Controllare eventuali fughe di gas.
Vedere la sezione riguardante il
rilevamento di una quantit
insufficiente di gas.
Effettuare il controllo dopo aver fatto
funzionare l’unit per un tempo sufficiente.
Eliminare il problema.
Effettuare l’asciugatura con
vuoto.
Sostituire il refrigerante.
Il
termistore sulla mandata
scollegato dalla staffa di
supporto?
(R1445)
S
S
S
C’ umidit
sull’indicatore visivo?
NO
NO
