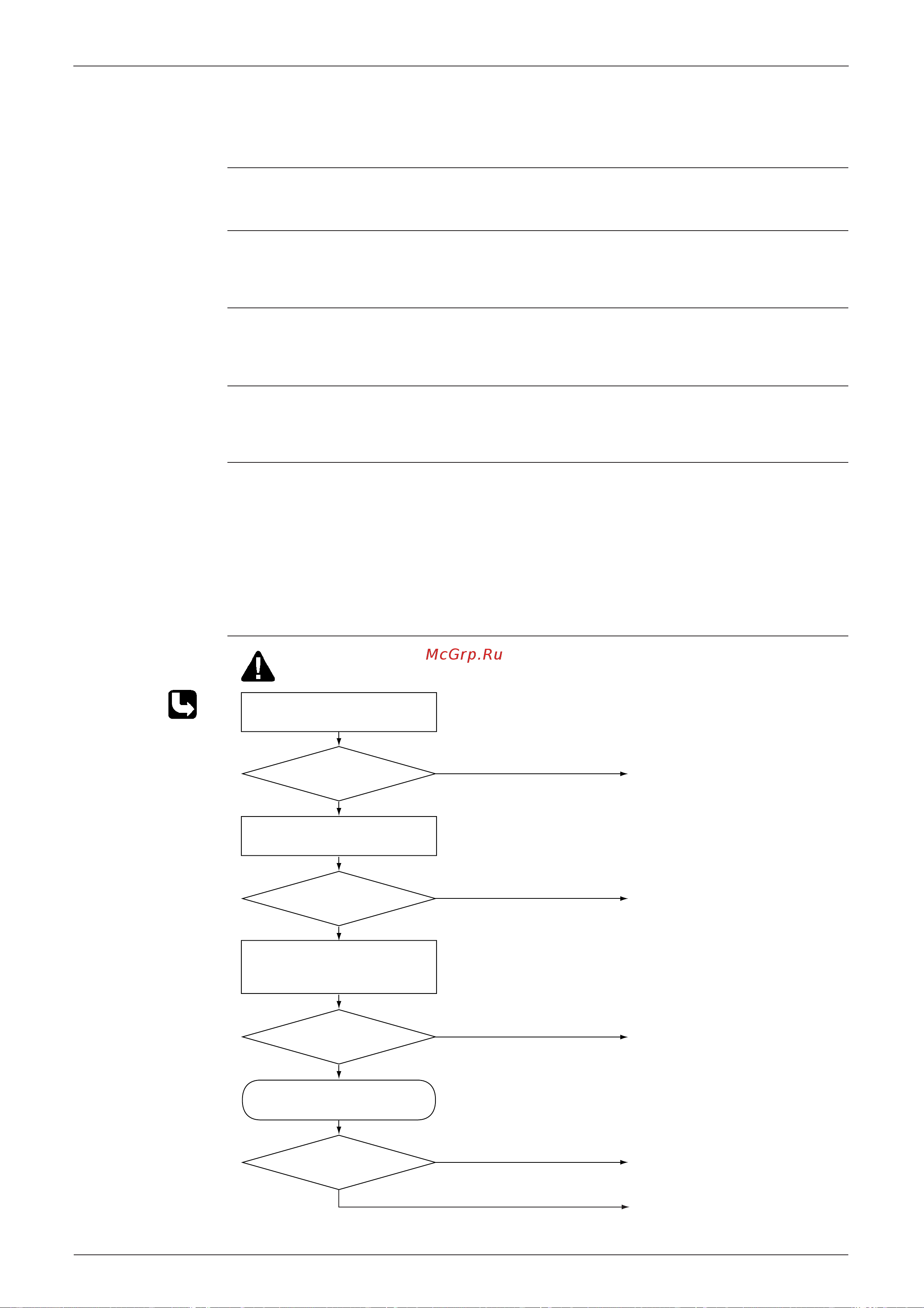

Individuazione guasti SiT12-205
144 Diagnostica
5.8 Errore di trasmissione segnali (tra unità interne ed
esterne)
Display del
telecomando
U4
Display a LED
sull'unità interna
Metodo di
individuazione
guasti
Durante una sessione di comunicazione unità interna-esterna, vengono controllati i dati ricevuti
dall'unità esterna, per verificarne la regolarità.
Presenza guasto
se...
Quando la normale ricezione dei dati inviati dall’unità esterna non è possibile, o quando il
contenuto dei dati è anomalo.
Possibili cause Guasto scheda elettronica unità esterna.
Guasto scheda elettronica unità interna.
Errore di trasmissione del segnale dall’unità interna a quella esterna, a causa di errori di
cablaggio.
Errore di comunicazione tra unità esterna ed esterna, a causa di distorsione della forma
d'onda della tensione di alimentazione.
Errore di comunicazione tra unità interna ed esterna, a causa dell'interruzione dei cavi di
connessione tra unità interna ed esterna (filo N. 2).
Individuazione
guasti
Controllo N. 10
Fare riferimento a
P.177
Controllare il LED A dell’unit
esterna.
Controllare i cavi di collegamento
tra l unit interna e quella esterna.
S
S
Correggere il cablaggio tra
l unit interna e quella
esterna.
Effettuare un controllo di
diagnostica dell’unit esterna.
Sostituire i cavi di
collegamento tra la sezione
interna e quella esterna.
Sostituire le schede (1) e (2)
dell’unit interna (scheda (1)
per FTK(X)25/35A)
Localizzare le cause delle
distorsioni della forma d onda
della tensione di alimentazione,
ed eliminarle.
Ci sono errori
di collegamento?
NO
(R1408)
Il LED A lampeggia?
La tensione pari a 0 V?
NO
Controllo Nr. 10
Controllare la forma d onda
della tensione di alimentazione.
Controllare la tensione dei cavi di
collegamento tra l unit interna e
quella esterna tra Nr. 1 e Nr. 2 e
tra Nr. 2 e Nr. 3.
S
S
NO
Si riscontrano
delle distorsioni?
NO
Attenzione
Prima di collegare o scollegare il connettore, aprire l’interruttore di
alimentazione per evitare danni ai componenti.
