SiT12-205 Specifiche del sistema di controllo
Specifiche del sistema di controllo 65
1.1.24 Controllo della temperatura target della linea di mandata
Regola la temperatura degli scambiatori di calore interno ed esterno e varia l’apertura della valvola
d’espansione elettronica, per portare la temperatura effettiva della linea di mandata al livello di quella
impostata. (Controllo surriscaldamento indiretto tramite la temperatura della linea di mandata)
Determina un coefficiente di compensazione della valvola d’espansione elettronica, e la comanda in
base alla deviazione della temperatura di mandata target e reale, nonché in base alla variazione
della temperatura di mandata misurata nell'arco di 20 sec.
1.1.25 Controllo del sottoraffreddamento (SC) (solo per modelli a pompa di
calore).
Descrizione
Rileva la temperatura della linea del liquido e dello scambiatore di calore dei locali, e compensa
l’apertura della valvola d’espansione elettronica in modo che il grado di sottoraffreddamento di ogni
locale si avvicini al valore target.
Quando il grado di sottoraffreddamento effettivo coincide con >il sottoraffreddamento target, apre
la valvola d’espansione elettronica del locale.
Quando lo SC effettivo è <SC target, chiude la valvola d’espansione elettronica del locale.
Dettagli Condizioni di avvio
Una volta terminati i controlli di apertura (660 secondi dopo l’inizio del funzionamento), controlla tutte
le valvole d’espansione elettroniche nei locali con l'unità in funzione.
Determinare l’apertura della valvola d’espansione elettronica
Regola la valvola motorizzata in modo che la differenza di temperatura tra la temperatura massima
dello scambiatore di calore della stanza collegata e la temperatura del termistore sulla linea del
liquido diventi costante.
1.1.26 Controllo in caso di scollegamento del termistore sulla linea di
mandata
Descrizione
Rileva lo scollegamento di un termistore sulla linea di mandata confrontando la temperatura della
linea di mandata con quella di condensazione. Se il termistore risulta scollegato, apre la valvola
d’espansione elettronica in base alla temperatura esterna e alla frequenza di esercizio, attiva il
condizionamento per un intervallo di tempo predeterminato.
Dopo 3 minuti di attesa, riavviare l’unità e controllare che non vi siano termistori scollegati. Se si
rilevano termistori scollegati, arrestare il sistema dopo averlo lasciato in funzione per un certo tempo.
Se il sistema accerta per 4 volte consecutive che il termistore è scollegato, l'unità andrà in blocco.
Dettagli Rilevamento dispositivi scollegati
Se il timer per il controllo in modalità aperta impostato a 630 secondi ha esaurito il conteggio, ed il
timer impostato a 9 minuti per il funzionamento continuato del compressore non è stato avviato, è
necessario effettuare la seguente regolazione.
1. Funzionamento in raffreddamento
Se la temperatura della linea di mandata è inferiore alla temperatura dello scambiatore di calore
esterno, occorre verificare il corretto collegamento del termistore sulla linea di mandata.
2. Funzionamento in riscaldamento (solo per modelli a pompa di calore)
Se la temperatura della linea di mandata è inferiore rispetto alla temperatura massima dello
scambiatore nel locale col l'unità in funzione, è necessario verificare il collegamento del
termistore sulla linea di mandata.
Regolazione quando il termistore è scollegato
Quando il compressore si arresta per un numero di volte preimpostato, il sistema deve essere bloccato.

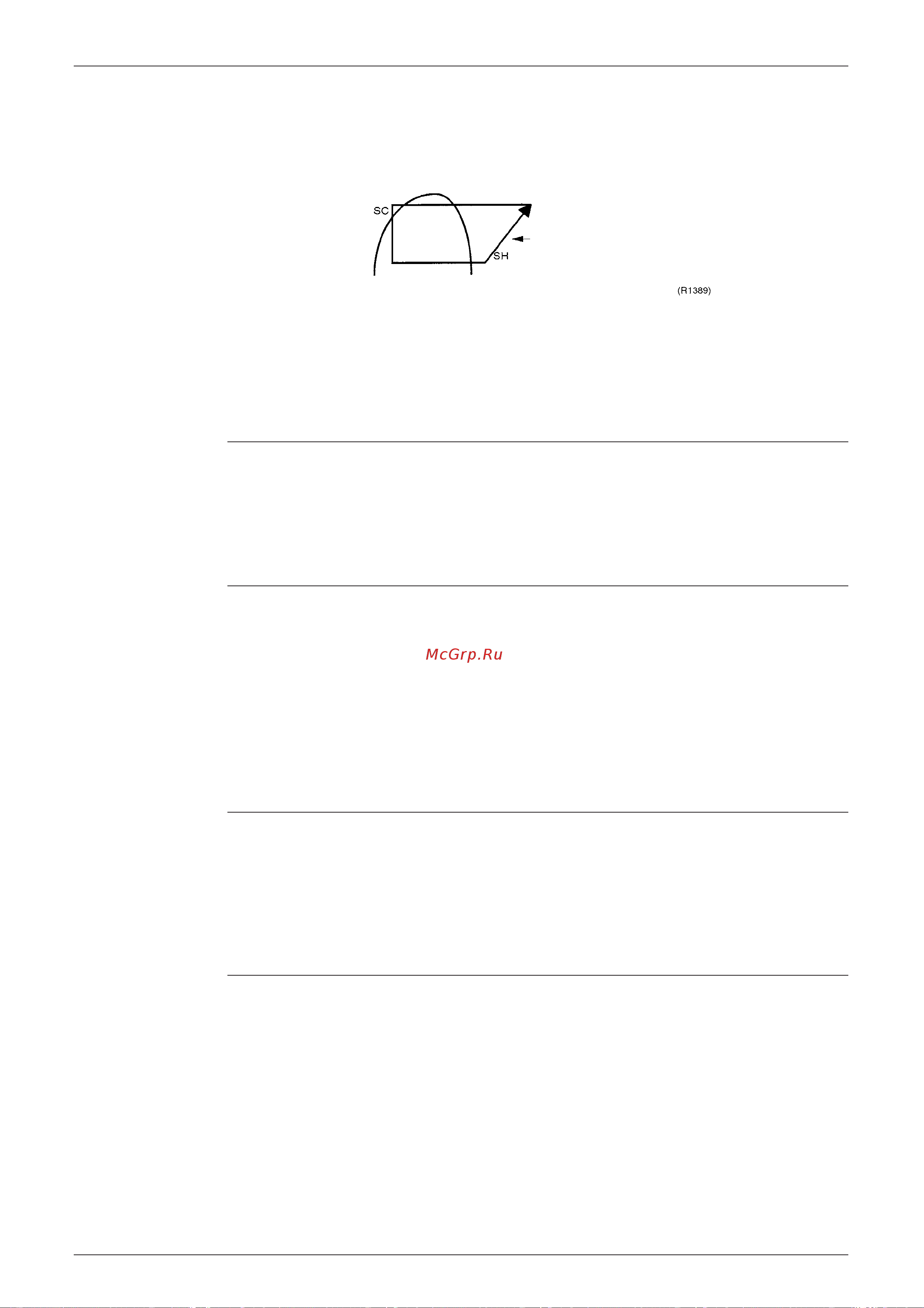

Imposta la temperatura desiderata
della linea di mandata in modo da
portarla a valori prossimi al grado di
surriscaldamento target.
Assicura che la curva non si
modifichi a causa delle condizioni di
funzionamento.
