Controlli da effettuare SiT12-205
174 Diagnostica

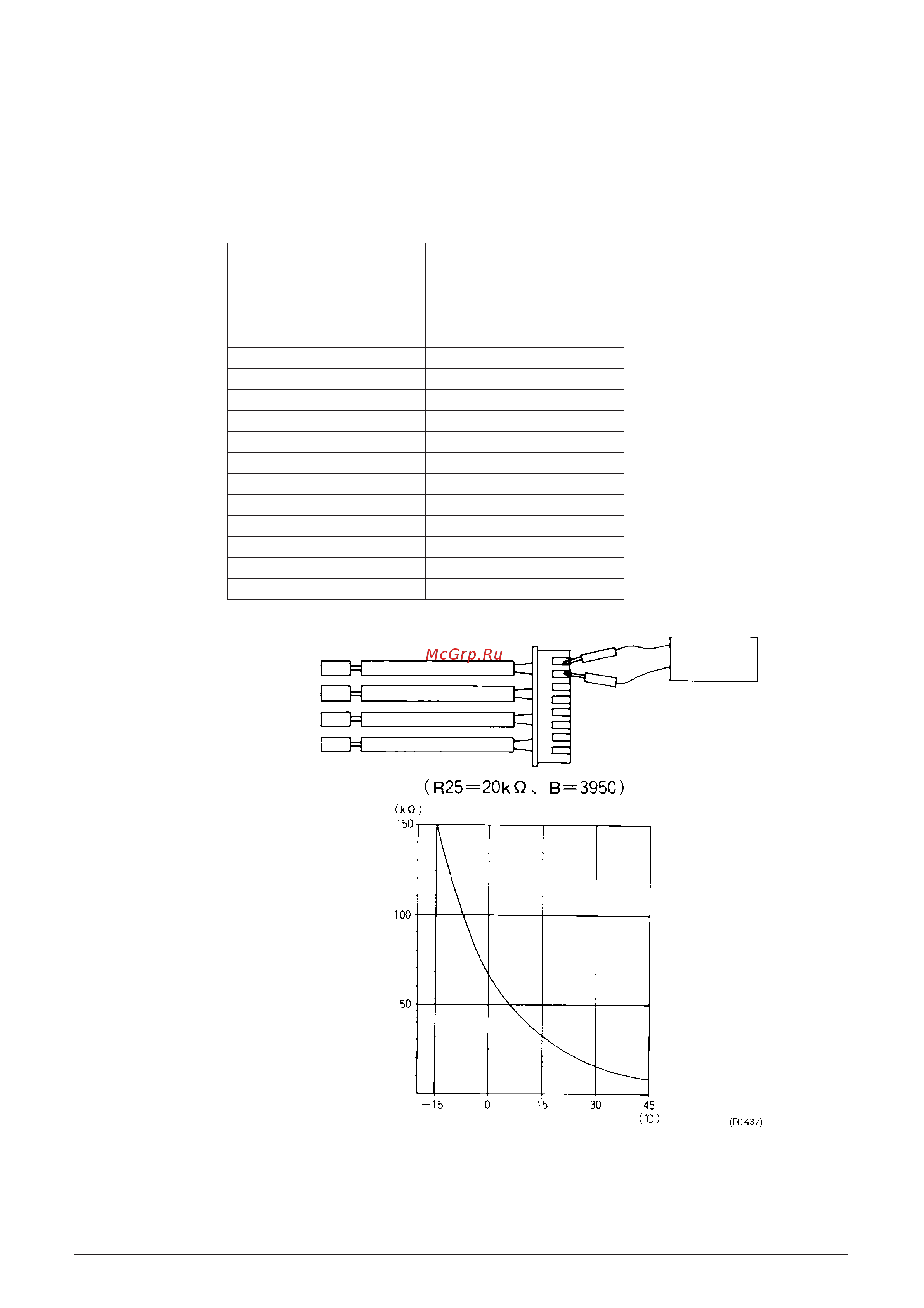

6.1.5 Controllo resistenza termistore
Controllo N. 6 Scollegare i connettori dei termistori sulla dalla scheda elettronica e misurare la resistenza di
ogni termistore con un tester.
La relazione tra un valore di temperatura e di resistenza normale è illustrata nel grafico e nella
tabella sottostante.
Termistore R25˚C=20kΩ B=3950
Temperatura (˚C)
-20 211,0 (kΩ)
-15 150
-10 116,5
-5 88
0 67,2
5 51,9
10 40
15 31,8
20 25
25 20
30 16
35 13
40 10,6
45 8,7
50 7,2
Tester
Intervallo di
resistenza
