SiT12-205 Individuazione guasti
Diagnostica 149
5.12 Blocco compressore
Display del
telecomando
E6
Display LED
sull'unità esterna
A 5 1 1 2 4 3 4 4 1
Metodo di
individuazione
guasti
Il blocco del compressore viene rilevato esaminando il suo stato mediante il circuito di
rilevamento stato operativo.
Presenza guasto
se...
Il circuito di rilevamento dello stato operativo riscontra una frequenza del compressore
inferiore a 10 Hz per 20 secondi o una frequenza superiore a 160 Hz.
40 secondi dopo l'avviamento del compressore, il circuito rilevamento dello stato operativo
riscontra una frequenza del compressore superiore a 180 Hz.
Il sistema si arresterà se l'errore viene rilevato per 16 volte.
Condizioni di azzeramento: Funzionamento continuo per 5 minuti (normale)
Possibili cause Blocco compressore

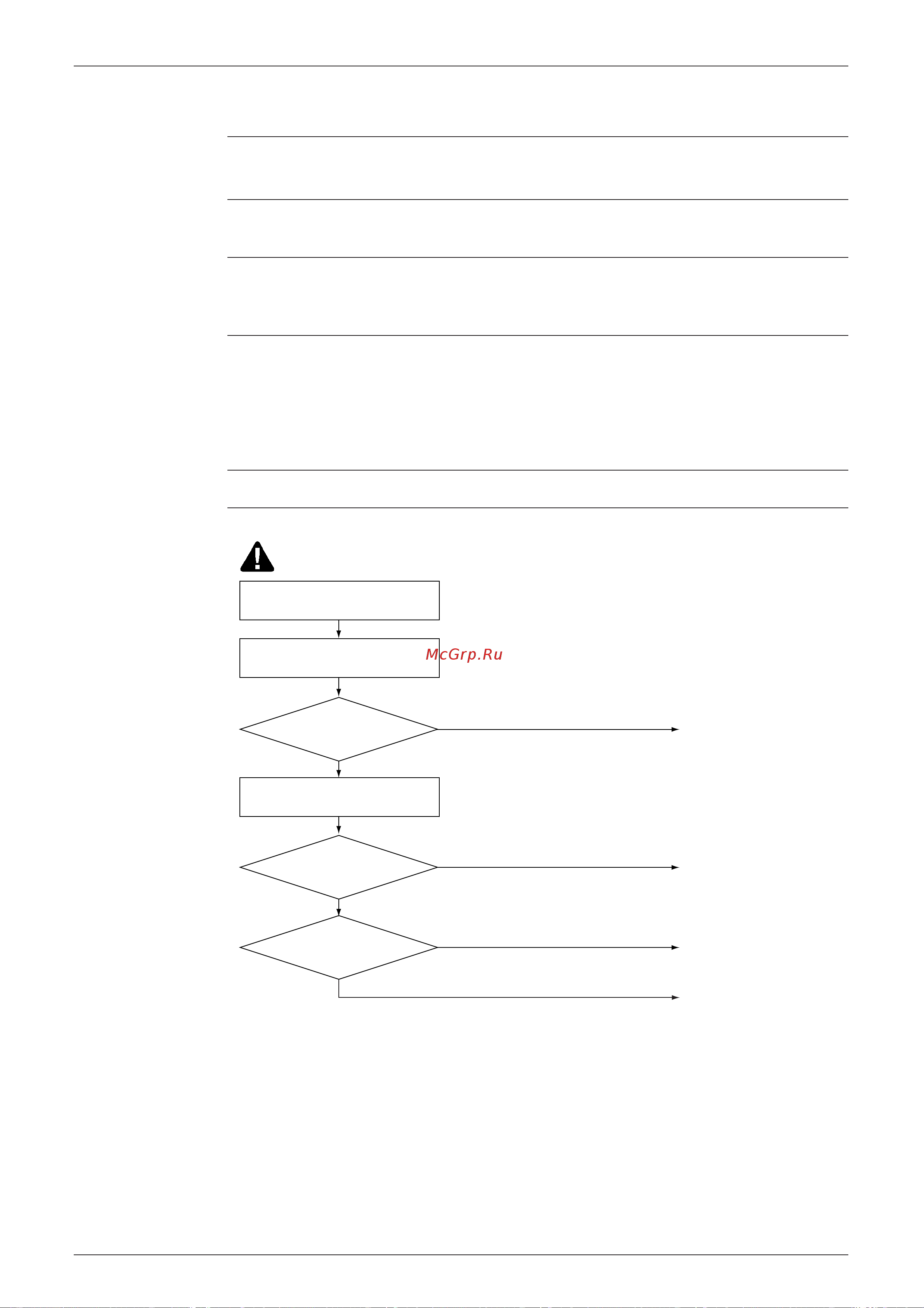

Individuazione
guasti
Disinserire l’alimentazione.
Scollegare i cavi U, V, W ed N.
∗ Dispositivo di controllo
per Inverter
Codice: 1225477
Correggere l’alimentazione
o sostituire la scheda SPM.
(Sostituire la scheda
elettronica dell’unit
esterna).
Sostituire il compressore.
Controllare la valvola
motorizzata. Sostituire se
necessario.
Sostituire il compressore.
(Q0350)
Attenzione
Prima di collegare o scollegare il connettore, aprire l’interruttore di
alimentazione per evitare danni ai componenti.
NO
S
S
Blocco di sistema
dopo la ripetizione continua
di errori?
NO
NO
Normale?
S
Arresto di emergenza
senza il compressore
in funzione?
Utilizzare il dispositivo di controllo
apposito per Inverter (∗).
Disinserire l’alimentazione e
ricollegare i cavi. Ridare corrente e
riavviare il sistema.
