![Daikin FVX35AZVMB [38/258] Nome del connettore](/img/pdf.png)
Daikin FVX35AZVMB [38/258] Nome del connettore
![Daikin FVX35AZVMB [38/258] Nome del connettore](/views2/1783444/page38/bg26.png)

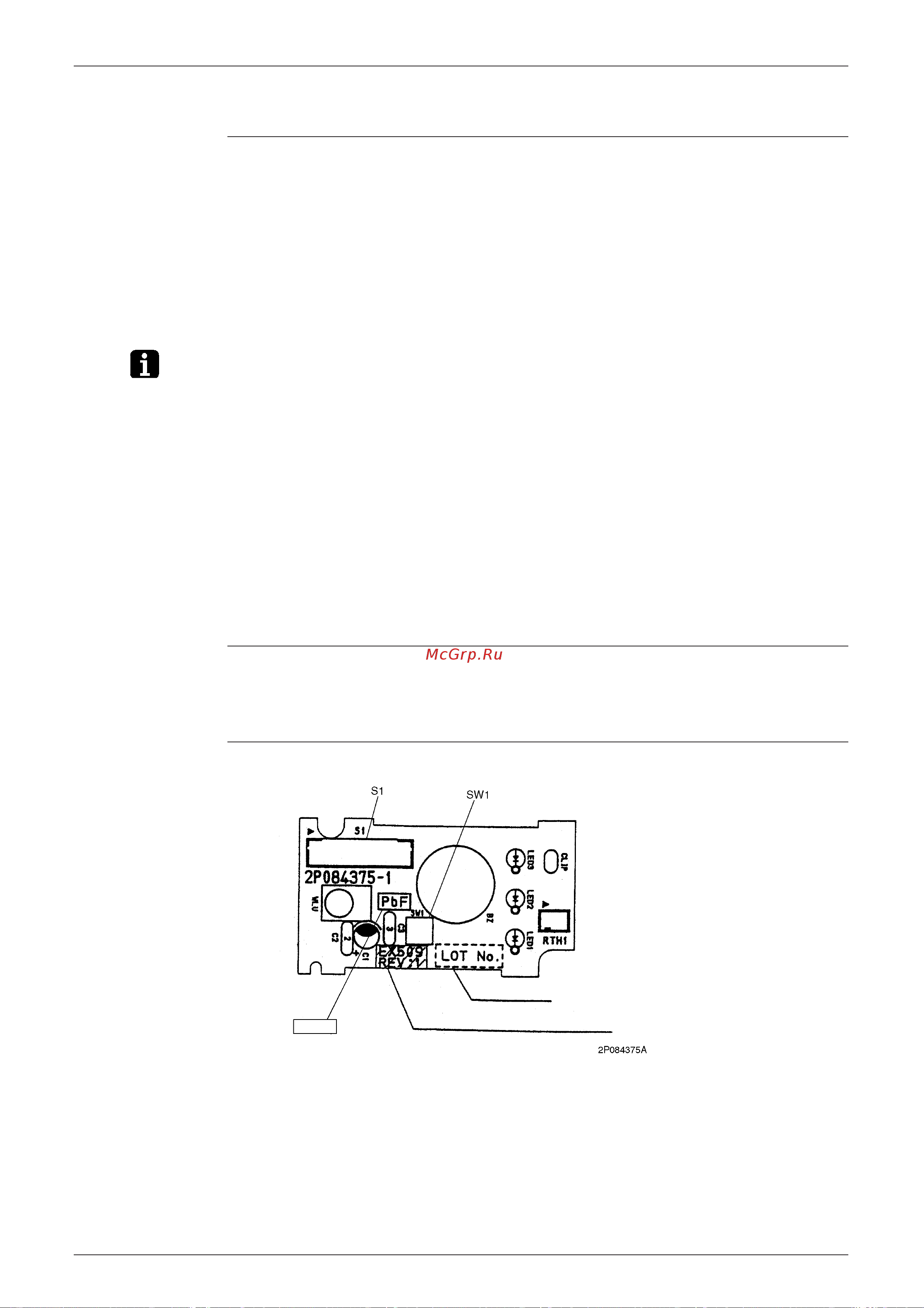

SiT12-205 Schema elettrico dei connettori della scheda elettronica e relativi nomi
Schema elettrico dei connettori della scheda elettronica e relativi nomi 29
1.3 Serie CDK25 / 35 / 50 / 60AZ, CDX25 / 35 / 50 / 60AZ
Nome del connettore
Nota: Altri componenti
Scheda di controllo Dettaglio (scheda 1)
Fare riferimento alla scheda di controllo (1) su P26.
Scheda di controllo Dettaglio (scheda 2)
1) S1 (su scheda 1) Connettore per il motore del ventilatore
2) S1 (su scheda 2) Connettore per scheda di controllo
3) S7 Connettore per il motore del ventilatore
4) S21 Connettore per il comando centralizzato fino a 5 locali
5) S26 Connettore per scheda display
6) S32 Connettore per termistore di temperatura ambiente/scambiatore di
calore
1) V1 Varistore
2) JA PONTICELLO IMPOSTAZIONE INDIRIZZO
JB Impostazione velocità ventilatore quando il compressore è OFF da
termostato.
JC Ripristino dopo interruzione alimentazione
∗ Per maggiori informazioni, vedere pagina 223.
3) SW1 INTERRUTTORE FUNZIONAMENTO
4) LED1 (VERDE) LED indicatore di funzionam.
5) LED2 (GIALLO) LED timer
6) LED3 (ROSSO) LED sensore Intelligent Eye
Nota 1) Lotto nr.
senza
piombo
Codice di controllo assegnato dal costruttore
