SiT12-205 Unità esterna (classe 80 / 90)
Procedura di smontaggio 201

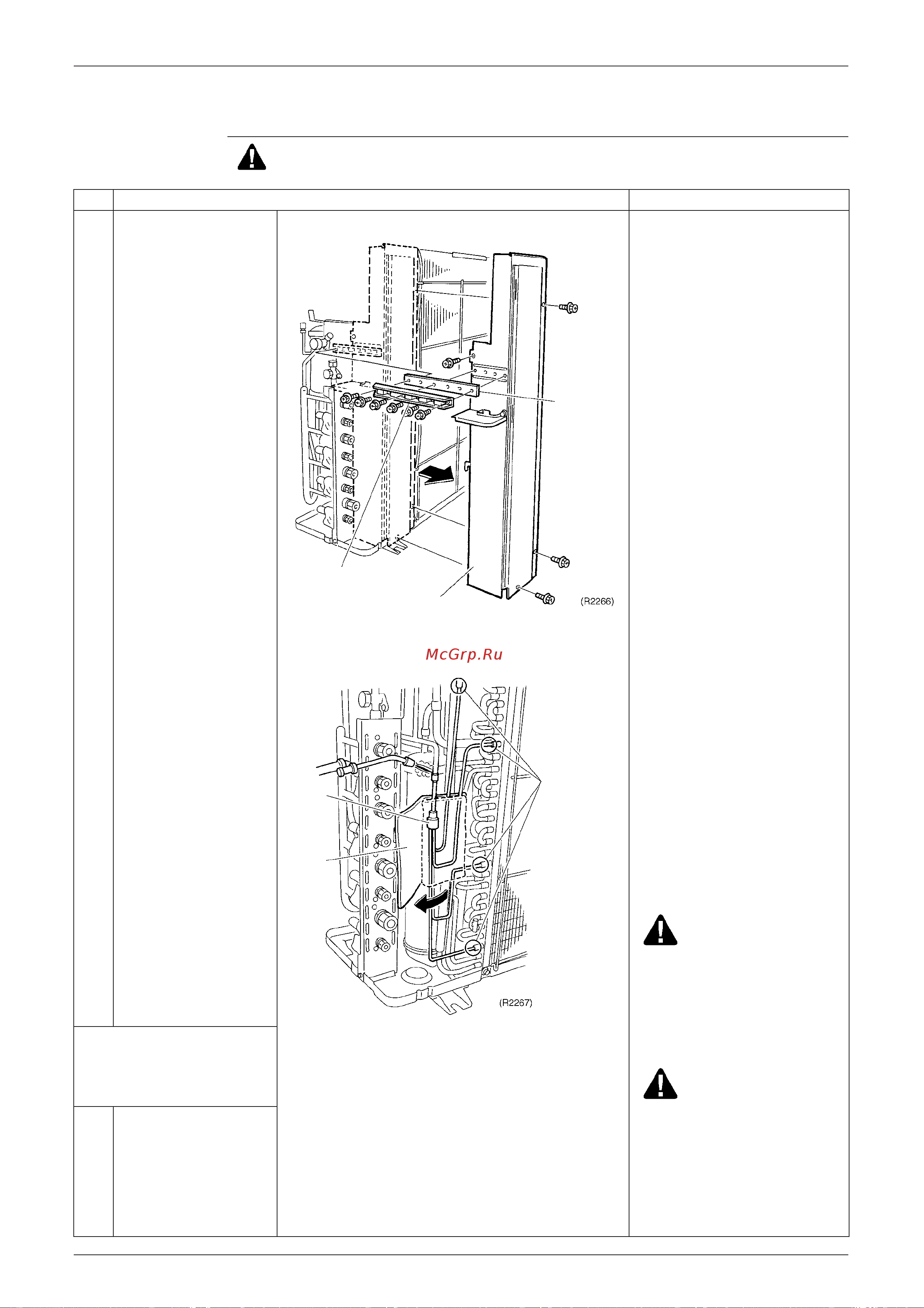

1.8 Smontaggio del resistore di shunt
Procedura Avvertenza Prima di procedere allo smontaggio, attendere 10 minuti o più dopo
aver disinserito l'alimentazione di tutti i componenti.
Fase
Procedura Posizioni
1
2
Togliere le 6 viti della
barra fermacavi.
Rimuovere 4 viti dal
pannello di destra.
Per il montaggio, fissare la
guarnizione in gomma con
nastro biadesivo.
3
Togliere il mastice.
Attenzione
Fare attenzione a non bruciarsi
a causa del contatto con i tubi e
gli altri componenti che sono
riscaldati dal cannello per
saldatura a gas.
Attenzione
Se durante l'operazione si
verificano perdite di gas
refrigerante, ventilare il locale.
(Occorre ricordare che se il gas
refrigerante viene esposto alla
fiamma viva, si avrà la
formazione di gas tossici).
Prima di procedere,
assicurarsi che le
tubazioni non contengano
gas refrigerante.
4
Scollegare i 5 punti
brasati del resistore di
shunt.
Guarnizio
ne in
Pannello di
Barra fermacavi
Resistore
Mastice
Punti brasati
