SiT12-205 Configurazione del sistema
Configurazione del sistema 99
FVX 25 / 35 / 50

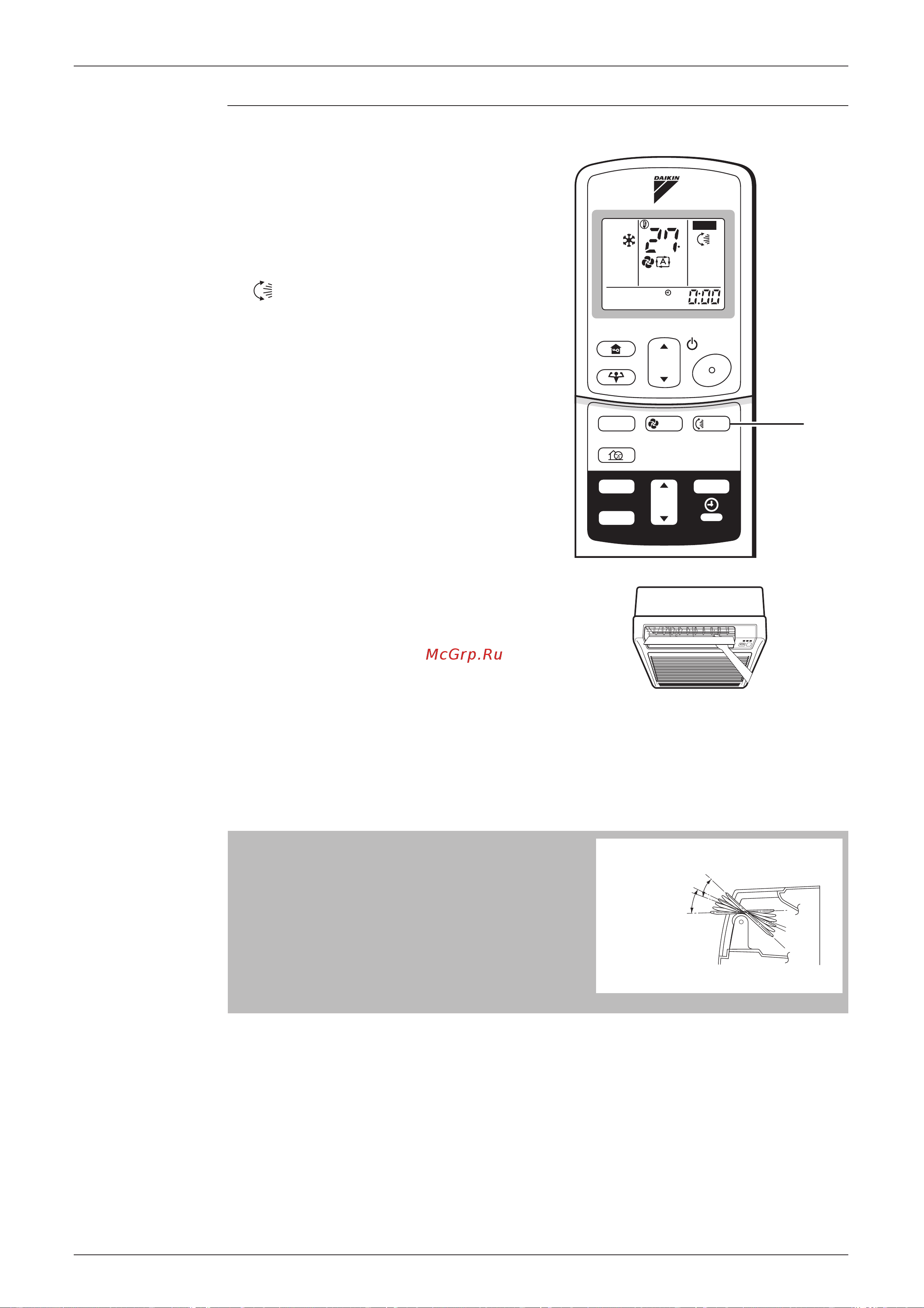

È possibile regolare la direzione del flusso d’aria per un
maggior comfort ambientale.
■ Regolazione delle alette
orizzontali (deflettore)
1. Premere il pulsante "SWING".
L'indicazione a display si accenderà e il deflettore
inizierà ad oscillare.
2. Quando il deflettore ha raggiunto la
posizione richiesta, premere nuovamente il
pulsante “SWING”.
L'indicazione a display si spegnerà.
Il deflettore arresterà il movimento.
■ Regolazione delle alette
verticali (deflettore)
Trattenere la manopola e spostare il deflettore
verticale.
(ça manopola si trova sulle alette di destra e di sinistra.)
Note sull'orientamento dei deflettori ad alette orizzontali e verticali
• Per ottenere le migliori prestazioni quando la funzione [SWING]
non è selezionata, occorre orientare il deflettore ad alette
orizzontali con un'angolazione quasi orizzontale in modalità
RISCALDAMENTO, ed in posizione quasi verticale in modalità
RAFFREDDAMENTO o DEUMIDIFICAZIONE.
ATTENZIONE
• Se si orienta manualmente la posizione del deflettore ad alette
orizzontali, arrestare l'unità e utilizzare il telecomando per
riavviare l'unità.
• Usare la massima cautela durante la regolazione del deflettore
verticale. A monte della mandata dell’aria si trova un ventilatore
che ruota a velocità elevata.
C
TEMP
ON/OFF
POWERFUL
HOME LEAVE
MODE
TIMER
FAN
SWING
SILENT
ON
CANCEL
OFF
ON
1, 2
RAFFREDDAMENTO/
DEUMIFICAZIONE
RISCALDAMENTO
