SiT12-205 Unità esterna (classe 52 / 58 / 68 / 75)
Procedura di smontaggio 207

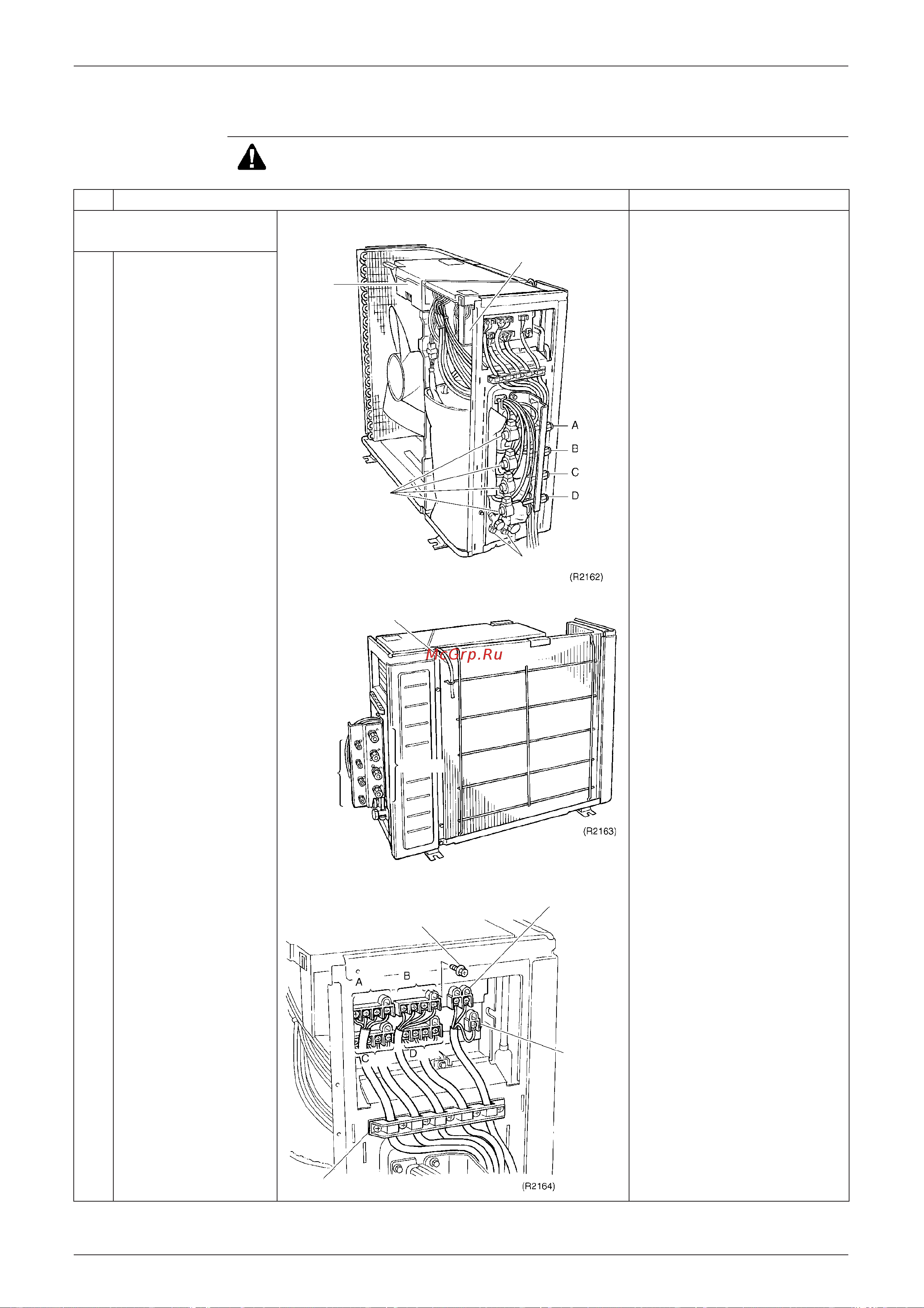

2.2 Smontaggio del quadro elettrico
Procedura Avvertenza Prima di procedere allo smontaggio, attendere 10 minuti o più dopo
aver disinserito l'alimentazione di tutti i componenti.
Fase
Procedura Posizioni
1. Togliere i fili di
collegamento
Rimuovere le tubazioni,
tirandole verso il retro
1 In figura, cavi di
collegamento.
2
Togliere la vite di
fissaggio della
morsettiera.
Abbinare i colori dei fili ai
connettori A, B, C e D come
segue.
(1) – Nero Potenza
(2) – Bianco Potenza
(3) – Rosso Trasmissione
I fili vanno fissati alla
morsettiera a mezzo viti.
La morsettiera è realizzata in
resina stampata.
Quadro
elettrico
Bobine
elettrovalvola
Scheda
elettronica per
manutenzione
Attacco di
servizio
banco
banco
banco
banco
Temperatura aria esterna
Tubazione
del fluido
Tubazione
Vite fissaggio morsettiera
Morsettiera di
potenza
(L) - Bianco
(N) - Nero
Barra di cablaggio
Vite di terra
ban
ban
ban
ban
