SiT12-205 Unità esterna (classe 52 / 58 / 68 / 75)
Procedura di smontaggio 219

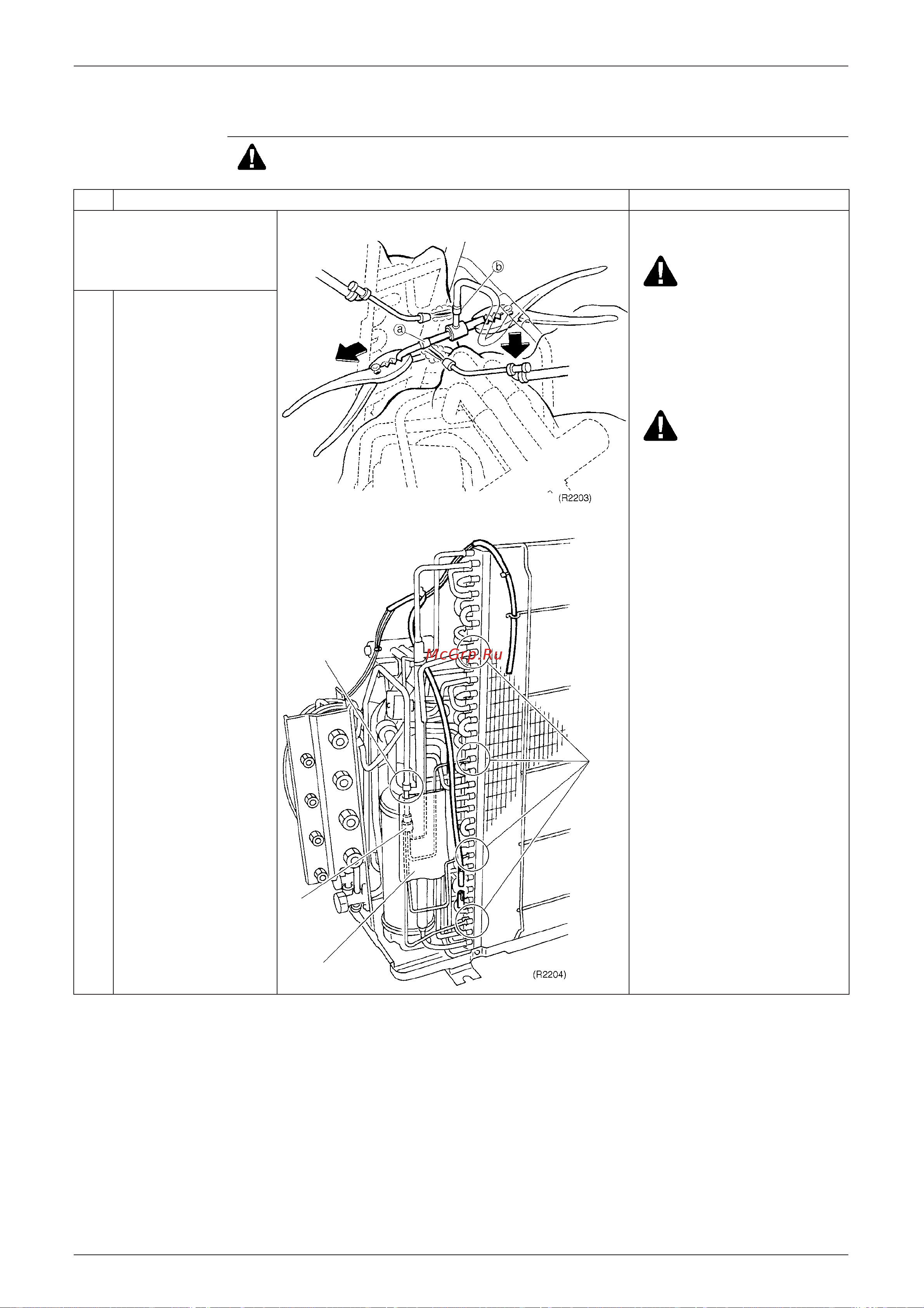

2.8 Smontaggio dell'elettrovalvola e del resistore di shunt
Procedura Avvertenza Prima di procedere allo smontaggio, attendere 10 minuti o più dopo
aver disinserito l'alimentazione di tutti i componenti.
Fase
Procedura Posizioni
Prima di procedere,
assicurarsi che le
tubazioni non contengano
gas refrigerante.
Attenzione
Fare attenzione a non bruciarsi
a causa del contatto con i tubi e
gli altri componenti che sono
riscaldati dal cannello per
saldatura a gas.
Attenzione
Se durante l'operazione si
verificano perdite di gas
refrigerante, ventilare il locale.
(Occorre ricordare che se il gas
refrigerante viene esposto alla
fiamma viva, si avrà la
formazione di gas tossici).
Precauzioni durante il
rimontaggio
Avvolgere il corpo
dell'elettrovalvola con un panno
umido. Versare acqua sopra il
panno prima che si asciughi, per
prevenire il surriscaldamento
della valvola.
1
Scollegare i 2 punti
brasati (a) e (b)
nell'ordine dato.
2
Togliere il mastice del
resistore di shunt.
3
Scollegare i 5 punti
brasati del resistore di
shunt.
Resistore
Mastice
Punti
brasati
Parte brasata
