Daikin FVX35AZVMB [41/258] Serie 4mk58 75 90az 3mx52 4mx68 80az
![Daikin FVX35AZVMB [41/258] Serie 4mk58 75 90az 3mx52 4mx68 80az](/views2/1783444/page41/bg29.png)
Schema elettrico dei connettori della scheda elettronica e relativi nomi SiT12-205
32 Schema elettrico dei connettori della scheda elettronica e relativi nomi
1.5 Serie 4MK58 / 75 / 90AZ, 3MX52, 4MX68 / 80AZ
Nome del connettore
Nota: Altri componenti

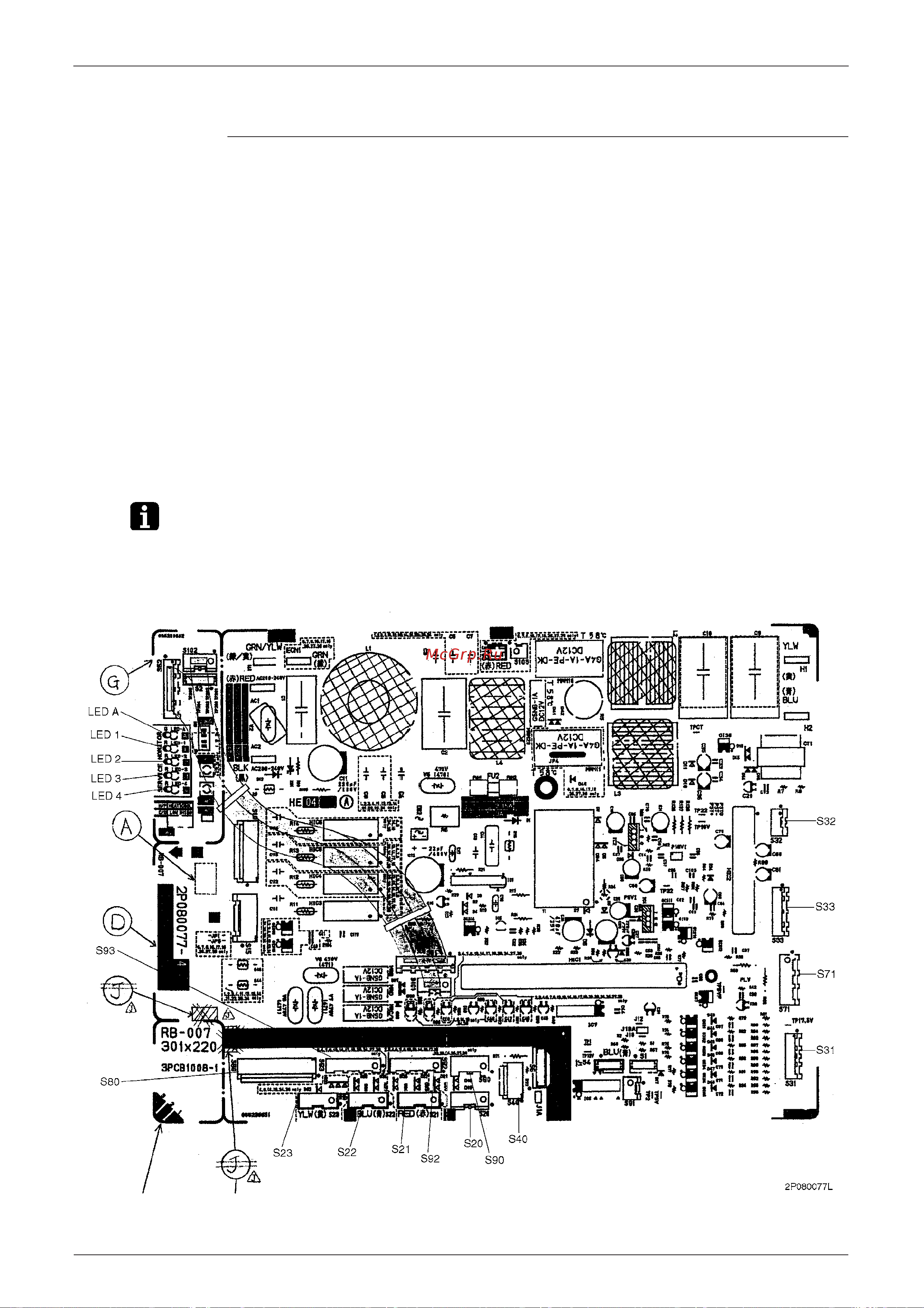

1.5.1 Scheda elettronica (scheda di controllo)
1) S20 Connettore per banco morsetti A - bobina valvola di espansione elettronica
2) S21 Connettore per banco morsetti B - bobina valvola di espansione elettronica
3) S22 Connettore per banco morsetti C - bobina valvola di espansione elettronica
4) S23 Connettore per banco morsetti D - bobina valvola di espansione elettronica
5) S31 Connettore per CN14
6) S32 Connettore per CN11
7) S33 Connettore per S34
8) S40 Connettore per relè di massima corrente
9) S71 Connettore per S72
10) S80 Connettore per bobina valvola a 4 vie
11) S90 Connettore per termistore
(aria esterna, scambiatore di calore e tubazione di mandata)
12) S92 Connettore per tubazione gas
13) S93 Connettore per termistore tubazione di mandata
1) LED A, da LED 1 a LED 4 LED manutenzione
