SiT12-205 Configurazione del sistema
Configurazione del sistema 103
1.6 Modalità POWERFUL
La modalità POWERFUL massimizza rapidamente l’effetto
raffrescante (riscaldante) in qualsiasi modalità di
funzionamento. Permette di ottenere il massimo
rendimento.
■ Avviare la modalità
POWERFUL
1. Premere il pulsante POWERFUL
• La modalità POWERFUL si arresta dopo 20 minuti.
Il sistema ritorna automaticamente alle impostazioni
precedenti la selezione della modalità POWERFUL.
• In modalità POWERFUL, alcune funzioni non sono
disponibili.
■ Uscire dalla modalità
POWERFUL
2. Premere nuovamente il pulsante
POWERFUL
NOTA
Note sul funzionamento POWERFUL
• In modalità RAFFREDDAMENTO e RISCALDAMENTO
Per massimizzare l’effetto raffrescante o riscaldante, è necessario aumentare la capacità della sezione esterna e
impostare la portata d'aria sui valori massimi.
Le impostazioni di temperatura e portata non saranno quindi modificabili manualmente.
• In modalità DEUMIDIFICAZIONE
La temperatura impostata viene diminuita di 3°C e la portata d'aria viene leggermente aumentata.
• In modalità VENTILAZIONE
La portata d’aria viene impostata sui valori massimi.
• Se si utilizza la funzione Priority-room
Vedi "Nota per sistema Multi"

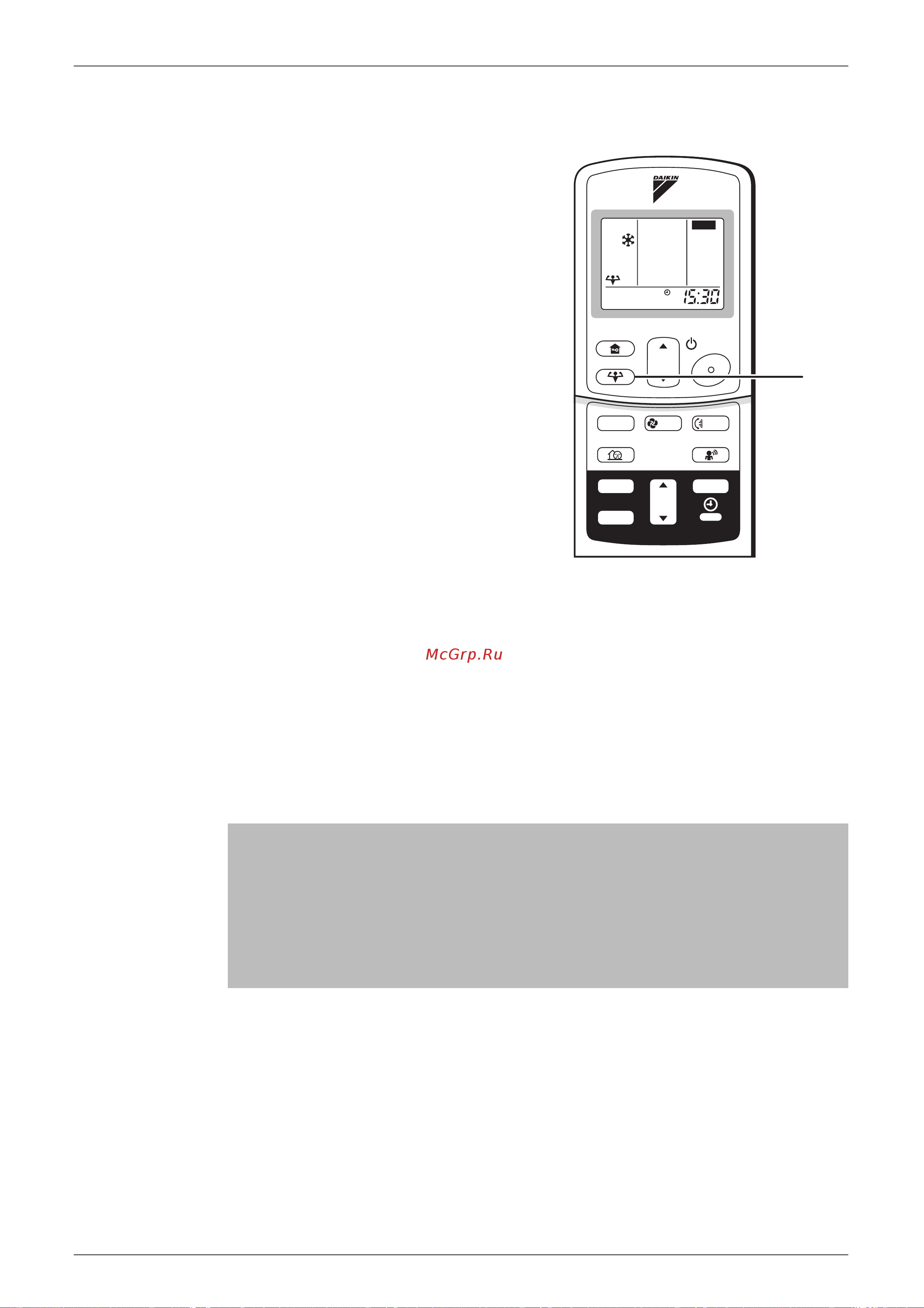

TEMP
ON/OFF
POWERFUL
HOME LEAVE
MODE
TIMER
FAN
SWING
SILENT
SENSOR
ON
CANCEL
OFF
ON
1, 2
