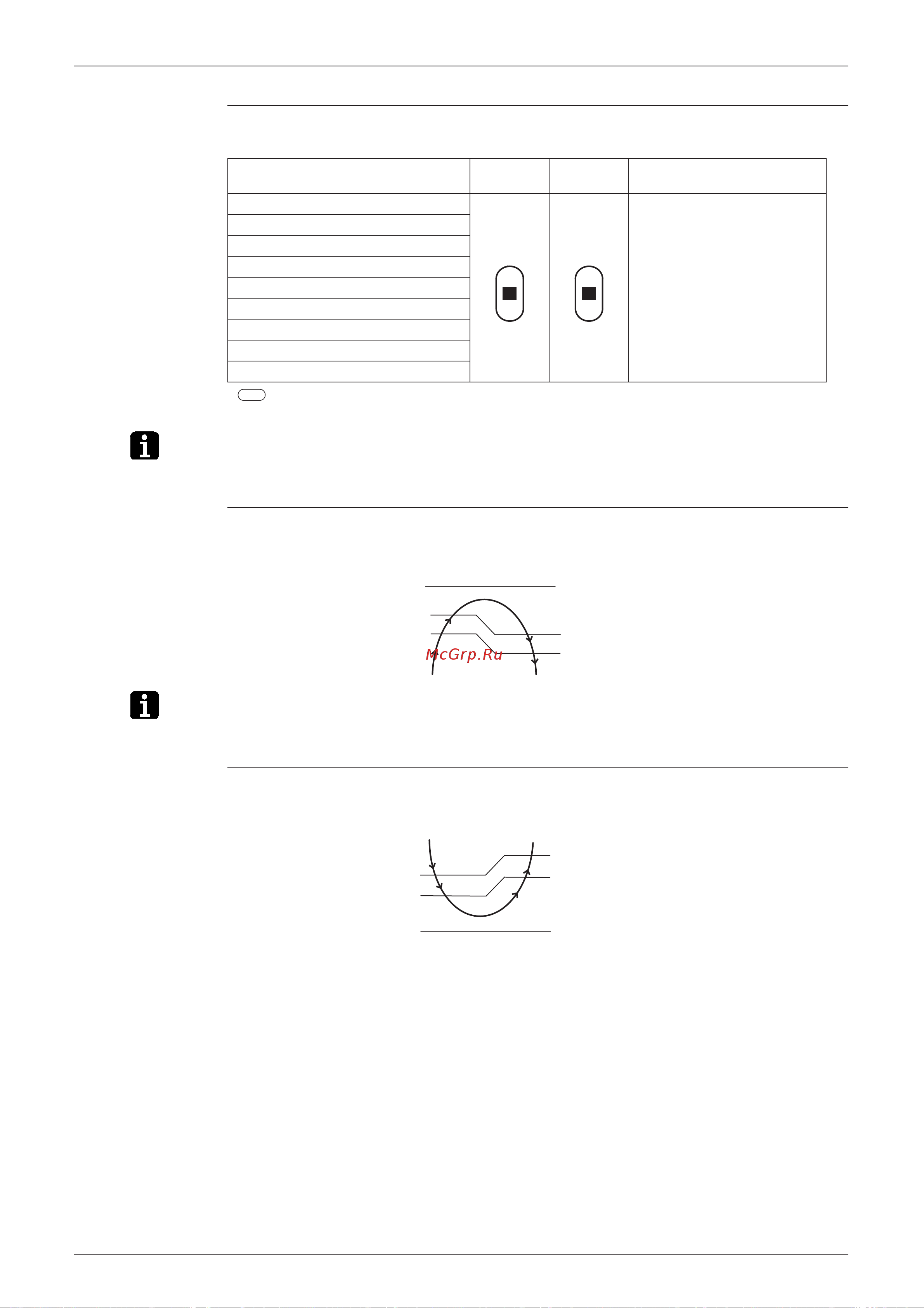

SiT12-205 Funzioni principali
Funzioni principali 39
Gradini di
controllo
Il controllo di fase e di velocità del ventilatore comprendono 9 gradini: Velocità BBB, BB, SL, B,
MB, M, MA, A, e AA
= Entro questo intervallo il flusso dell'aria viene controllato in maniera automatica
quando il pulsante REGOLAZIONE FLUSSO D'ARIA è impostato su AUTOMATICO
Nota: 1. In modalità Powerful, la velocità del ventilatore corrisponde al gradino A + 50 - 70 rpm.
2. Il ventilatore si arresta quando la funzione sbrinamento è attiva.
Controllo
automatico del
flusso dell'aria in
riscaldamento
La seguente figura illustra il principio di funzionamento su cui si basa il controllo della velocità
del ventilatore in modalità riscaldamento:
Nota: Se l'unità non era precedentemente in funzione quando si avvia la modalità notturna, la velocità
è bassa. Fare riferimento a "Modalità notturna" a pagina 41.
Controllo
automatico del
flusso dell'aria in
raffreddamento
La seguente figura illustra il principio di funzionamento su cui si basa il controllo della velocità
del ventilatore in modalità raffreddamento:
1.1.5 Spia ricezione segnale
Quando l'unità interna riceve un segnale dal telecomando, l'unità emette un segnale acustico di
conferma della ricezione del segnale.
1.1.6 Filtro purificatore dell'aria
Il filtro purificatore dell'aria (filtro elettrostatico) cattura particelle di polline o fumo di sigarette di
dimensioni fino a 0,01 micron grazie alla sua carica elettrostatica. Il filtro comprende inoltre una
sezione a struttura reticolare deodorizzante ai carboni attivi, in grado di assorbire le molecole di odore.
1.1.7 Filtro antimuffa
La rete del filtro è trattata con l’agente anti-muffa TBZ (innocuo, incolore e inodore). Grazie a
questo trattamento, lo sviluppo di muffa risulta molto inferiore rispetto ai filtri normali.
Gradino Raffredda-
mento
Riscalda-
mento
Modalità deumidificazione
BBB (Termostato riscaldamento OFF) Classe 25 · 35kW:
500 - 860 rpm
(Funzionamento in modalità
Powerful: 850 - 910 rpm)
Classe 50 · 60 · 71kW:
800 -980 rpm
(Funzionamento in modalità
Powerful: 1050 rpm)
BB (Termostato raffreddamento OFF)
SL (Silent)
B
MB
M
MA
A
AA (Powerful)
(R1354)
(R1355)
-1,5¡C
-0,5¡C
-1¡C
-2¡C
L
ML
M
Impostazione della
temperatura con
termostato
Controllo di fase
Differenza tra la temperatura
ambiente e quella impostata
Velocit del ventilatore
(R1356)
+1,5¡C
+0,5¡C
+2¡C
+1¡C
M
ML
L
Velocit del ventilatore
Differenza tra la temperatura
ambiente e quella impostata
Controllo di fase
Impostazione della
temperatura con
termostato
(R1357)
