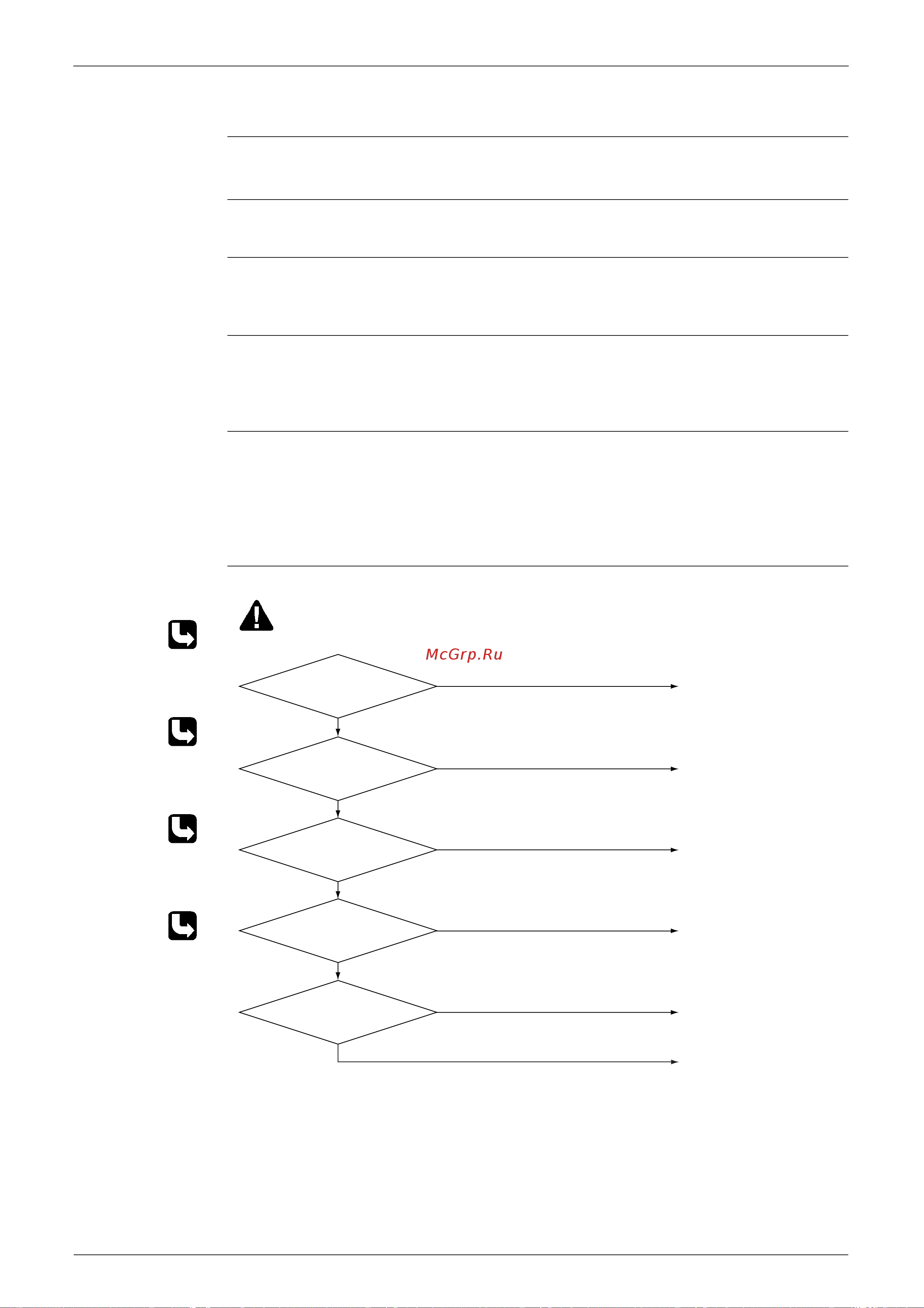

Individuazione guasti SiT12-205
148 Diagnostica
5.11 Arresto dovuto a sovraccarico del compressore
Display del
telecomando
E5
Display LED
sull'unità esterna
A 5 1 4 2 1 3 4 4 1
Metodo di
individuazione
guasti
Il sovraccarico del compressore è rilevato tramite la relativa protezione (OL).
Presenza guasto
se...
Se la protezione sovraccarico compressore interviene due volte, il sistema si arresterà.
Il contatore degli errori si riazzererà se questo o altri errori non si verificheranno entro 60
minuti dall'attivazione del compressore (tempo totale):
∗ La temperatura operativa non rientra nell'intervallo consentito.
Possibili cause Mancanza di refrigerante
Anomalia nella valvola a quattro vie
Guasto scheda elettronica dell'unità esterna
Presenza di acqua nelle tubazioni locali
Guasto valvola motorizzata
Guasto valvola d'intercettazione
Individuazione
guasti
Controllo N. 4
Fare riferimento a
P.172
Controllo N. 5
Fare riferimento a
P.173
Controllo N. 6
Fare riferimento a
P.174
Controllo N. 11
Fare riferimento a
P.177
Collegare il termistore.
Sostituire il termistore della
linea di mandata.
Sostituire la valvola o la
bobina.
Sostituire la bobina della
valvola a quattro vie, o la
valvola stessa.
Sostituire la scheda
elettronica dell’unit esterna.
Fare riferimento alla
procedura di controllo del
circuito frigorifero.
Sostituire la scheda
elettronica dell’unit esterna.
(Q0349)
Attenzione
Prima di collegare o scollegare il connettore, aprire l’interruttore di alimentazione
per evitare danni ai componenti.
Termistore
della linea di mandata
scollegato?
S
Anomalia
∗ Termistore linea di mandata
NO
Funzione
Funzione
Controllo Nr. 11
Controllare il circuito
frigorifero.
Anomalia
∗ Mancanza di refrigerante
∗ Contaminazione con acqua
∗ Guasto valvola d’intercettazione
Controllo Nr. 6
Controllare i termistori
Anomalia
Funzione
Controllo Nr. 4
Controllare la valvola
motorizzata.
Anomalia
Funzione
Controllo Nr. 5
Controllare la valvola a
quattro vie.
