SiT12-205 Configurazione del sistema
Configurazione del sistema 113

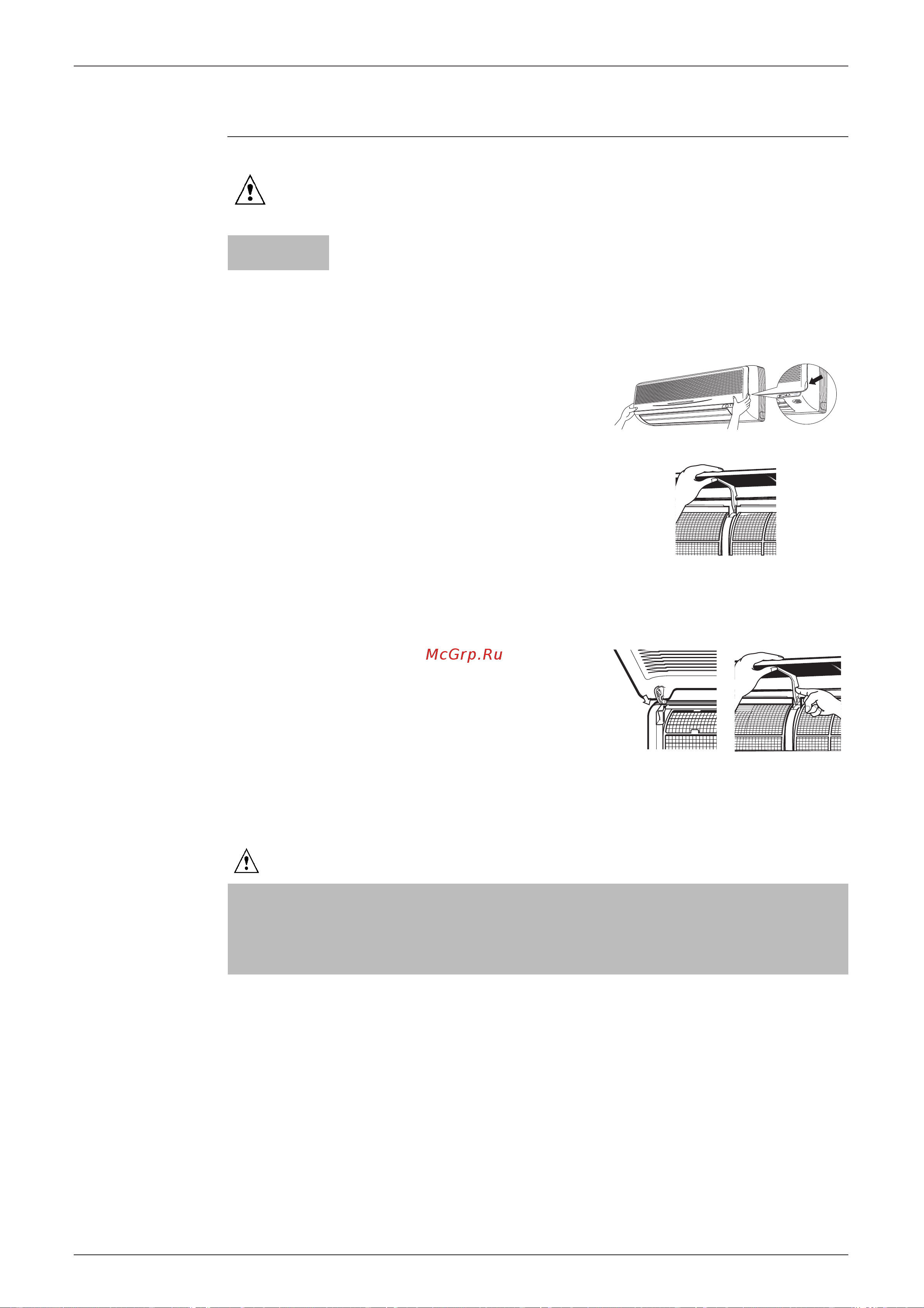

1.12 Manutenzione e pulizia
FTK (X) 25 / 35
ATTENZIONE Prima di effettuare la pulizia, arrestare l'unità e portare
l'interruttore automatico in posizione OFF.
■ Unità interna, esterna e telecomando
1. Pulire con un panno morbido ed asciutto.
■ Griglia frontale
1. Aprire la griglia frontale.
• Tenere la griglia per le linguette sui due lati e
sollevarla fino a quando non si avverte un clic
2. Togliere la griglia frontale.
• Reggere la griglia frontale con una mano, mentre
con l'altra si sblocca la protezione facendo scivolare
la leva verso il basso.
• Per rimuovere la griglia frontale, tirarla verso di sé
con entrambe le mani.
3. Pulizia della griglia frontale
• Pulire con un panno morbido e acqua.
• Utilizzare solo detergenti neutri.
• Se si lava la griglia con acqua, asciugarla con un
panno. Dopo il lavaggio, lasciarla ad asciugare
completamente in un luogo ombreggiato.
4. Rimettere in posizione la griglia frontale
• Inserire le 3 linguette della griglia frontale nelle
scanalature e spingerle in posizione.
• Chiudere la griglia frontale nei 3 punti indicati dalle
frecce.
(1 su ciascun lato e 1 al centro).
• Assicurarsi che l'asse rotante della sezione centrale
superiore sia libero di muoversi.
ATTENZIONE
Unità
• Non toccare le parti metalliche dell'unità interna. Il contatto con tali componenti può provocare lesioni fisiche.
• Quando si toglie o si applica la griglia frontale, utilizzare uno sgabello solido e stabile e fare attenzione ai gradini.
• Quando si toglie o si applica la griglia frontale, reggerla saldamente con le mani per evitare che cada.
• Per la pulizia, non usare acqua con una temperatura superiore a 40 °C, benzina, gasolio, diluenti né altri oli volatili,
lucidanti, spazzole dure o altro materiale abrasivo.
• Dopo la pulizia, assicurarsi che la griglia frontale sia fissata saldamente.
Inserire la linguetta
nella fessura.
Portare la leva verso l'alto.
