Altro SiT12-205
222 Altro
1. Altro
1.1 Informazioni sulla Serie FTK(X)25/35AZ
1.1.1 Prova di funzionamento tramite il telecomando (solo modelli a
pompa di calore)
Prove da eseguire
1. Misurare la tensione di alimentazione e assicurarsi che rientri nei valori specificati.
2. La prova di funzionamento deve essere eseguita in modalità raffreddamento o
riscaldamento.
Per le unità a
pompa di calore.
In modalità raffreddamento, selezionare la più bassa temperatura impostabile ed in modalità
riscaldamento selezionare la più alta temperatura impostabile.
La prova di funzionamento può essere disabilitata in entrambe le modalità a seconda della
temperatura ambiente.
Al termine della prova, riportare la temperatura impostata ad un livello normale.
(da 26˚C a 28˚C in raffreddamento, da 20˚C a 24˚C in riscaldamento).
Per motivi di protezione dell'unità l'avviamento ravvicinato è inibito per i 3 minuti che
seguono ogni arresto.
Funzionamento
in raffreddamento
in caso di bassa
temperatura del
locale
Selezionare la più bassa temperatura impostabile.
La prova di funzionamento in modalità di raffreddamento può essere disabilitata in funzione
temperatura ambiente. Per le prove di funzionamento utilizzare il telecomando come
riportato di seguito.

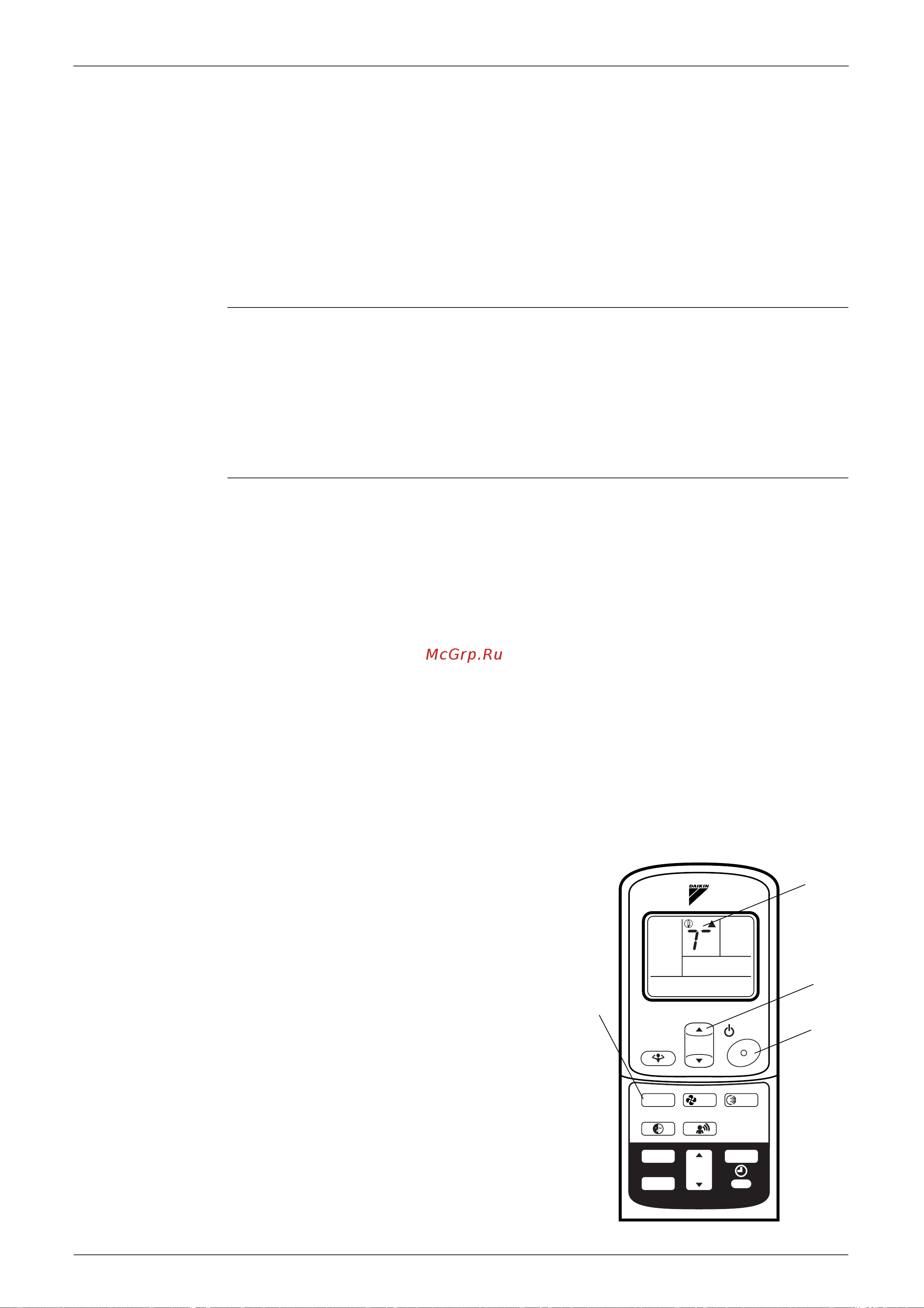

Prova di funzionamento tramite telecomando
(1) Premere l'interruttore ON/OFF per avviare il sistema.
(2) Premere contemporaneamente il centro del pulsante TEMP ed il pulsante MODE.
(3) Premere il pulsante MODE due volte.
(“(Sul display appare l'indicazione T” per segnalare che è stata selezionata la modalità
Prova di funzionamento).
(4) La modalità Prova di funzionamento termina entro circa 15 minuti, dopodiché l'unità passa
automaticamente al funzionamento normale. Per interrompere lo svolgimento della prova di
funzionamento, premere l'interruttore ON/OFF.
Una volta completata la prova di funzionamento, impostare la temperatura ad un livello
normale (da 26˚C a 28˚C).
Per motivi protezione, l'unità disabilita l’operazione di riavvio per 3 minuti dopo lo
spegnimento.
3. Eseguire la prova in conformità con il
manuale operativo per assicurarsi che tutte le
funzioni siano testate e che tutte le
funzioni,come ad esempio il movimento del
deflettore, siano operative.
In modalità di stand-by l'unità assorbe solo
una modesta quantità di energia elettrica. Se
non si prevede di utilizzare l'unità per qualche
tempo dopo l'installazione, aprire l'interruttore
per impedire inutili consumi di energia.
Se l'interruttore automatico interviene
togliendo corrente all'unità, il sistema
riprenderà a funzionare alla modalità
impostata prima dell'intervento dell'interruttore
automatico, non appena quest'ultimo verrà
ripristinato.
G
-SLEEP
SENSOR
POWERFULL
TEMP
TIMER
ON
MODE FAN
CANCEL
OFF
ON/OFF
SWING
(3)
(2)
(1) (4)
(3)
(R1727)
