Configurazione del sistema SiT12-205
110 Configurazione del sistema

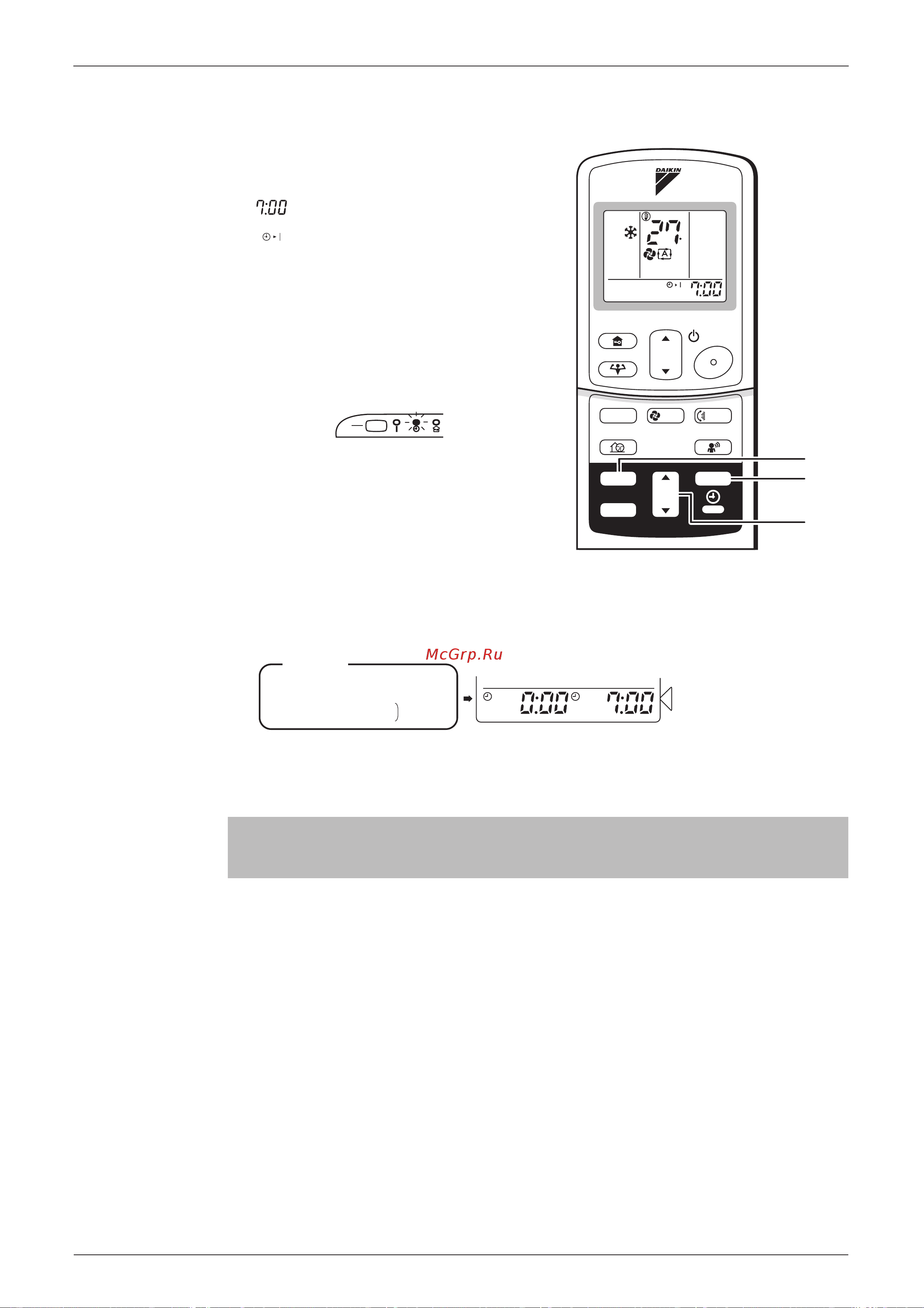

■ Usare la funzione TIMER ON
• Verificare che l’orologio sia impostato correttamente.
In caso contrario, impostare l’orologio sull'ora attuale
1. Premere il pulsante TIMER ON.
viene visualizzato.
lampeggia.
2. Premere il pulsante impostazione TIMER
fino a quando non viene selezionato
l'orario desiderato.
• Ad ogni pressione del pulsante, il valore aumenta o
diminuisce di 10 minuti. Tenendo premuto entrambi i
pulsanti il valore visualizzato cambia velocemente.
3. Premere nuovamente il pulsante TIMER ON
• Si accenderà la spia TIMER.
■ Disattivare la funzione
TIMER ON
4. Premere il pulsante CANCEL.
• La spia TIMER si spegnerà.
■ Uso combinato delle funzioni TIMER ON e TIMER OFF.
• Di seguito è riportata un'impostazione di esempio per mostrare come è possibile combinare l'uso delle due
funzioni timer.
ATTENZIONE
Occorrerà impostare nuovamente il timer nei seguenti casi:
• Dopo l'apertura di un interruttore automatico.
• Dopo un'interruzione di corrente.
• Dopo aver sostituito le pile del telecomando.
C
TEMP
ON/OFF
POWERFUL
HOME LEAVE
MODE
TIMER
FAN
SWING
SILENT
SENSOR
ON
CANCEL
OFF
2
1.3
4
ON
OFF
Display
(Esempio)
Ora attuale: 23:00:00
(Unità in funzione)
TIMER OFF alle 24:00:00
TIMER ON alle 07:00:00
combinato
