Unità esterna (classe 52 / 58 / 68 / 75) SiT12-205
220 Procedura di smontaggio

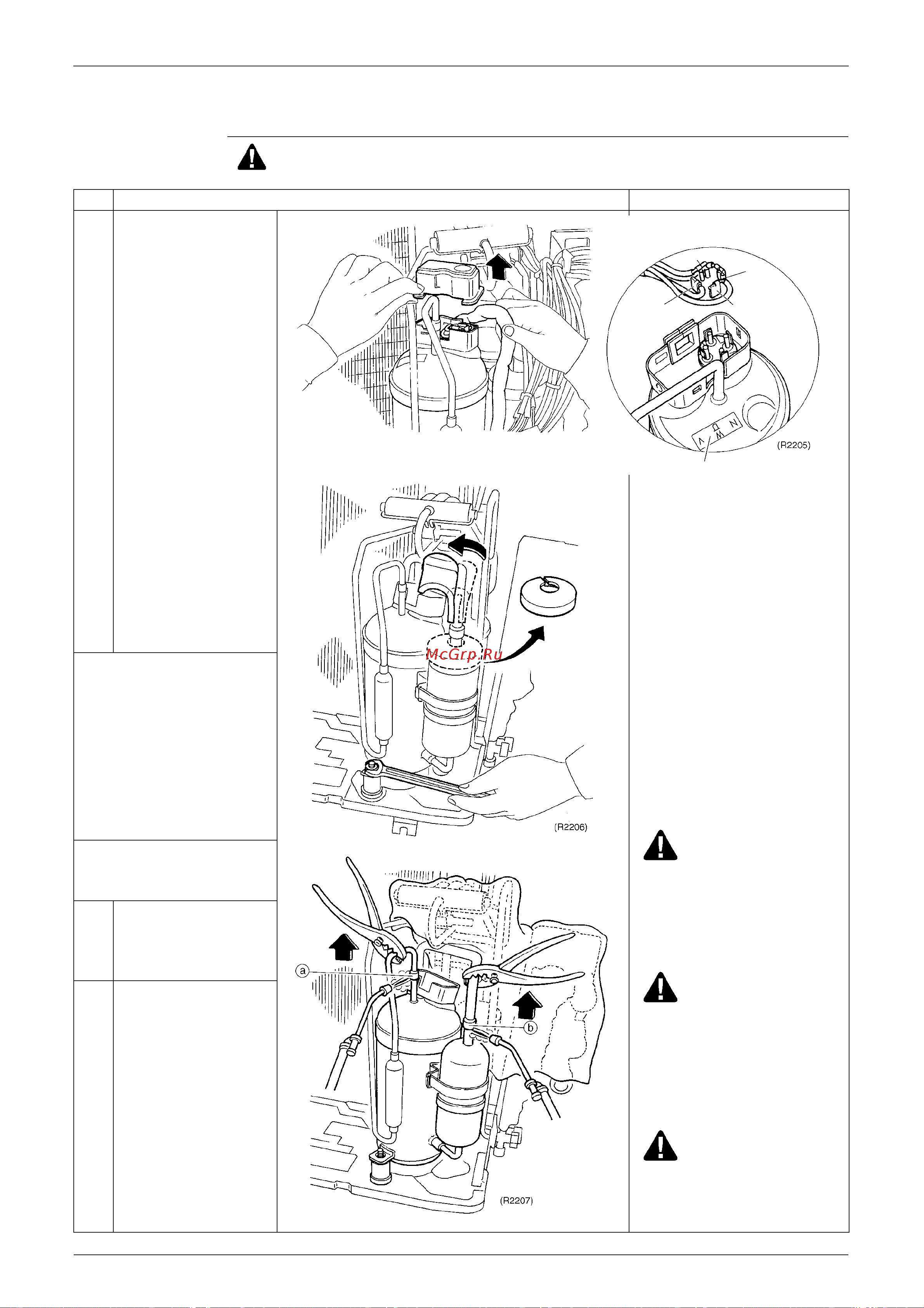

2.9 Smontaggio del compressore
Procedura Avvertenza Prima di procedere allo smontaggio, attendere 10 minuti o più dopo
aver disinserito l'alimentazione di tutti i componenti.
Fase
Procedura Posizioni
1
Rimuovere il coperchio
della morsettiera.
2
Scollegare il cavo del
compressore.
Come misura precauzionale, tenere
il contenuto come promemoria.
3
Togliere il mastice dalle
2 posizioni indicate.
Fare attenzione a non bruciare
i morsetti del compressore o la
relativa targhetta.
4
Il compressore è
bloccato tramite un dado.
Rimuovere il dado con
una chiave fissa doppia.
Prima di procedere,
assicurarsi che non sia
rimasto gas refrigerante
all'interno delle tubazioni.
Quando si riscaldano le
parti brasate, assicurarsi
di sostituire l'azoto.
Attenzione
L'olio lubrificante del compressore
potrebbe incendiarsi. Tenere a
portata di mano un panno bagnato
per spegnere velocemente un
eventuale principio d'incendio.
Attenzione
Se durante l'operazione si
verificano perdite di gas
refrigerante, ventilare il locale.
(Occorre ricordare che se il gas
refrigerante viene esposto alla
fiamma viva, si avrà la formazione
di gas tossici).
Attenzione
Fare attenzione a non bruciarsi a
causa del contatto con i tubi e gli
altri componenti che sono riscaldati
dal cannello per saldatura a gas.
1
Scollegare la parte
brasata (a) dal lato
mandata del
compressore.
2
Scollegare la parte
brasata (b) dal lato
aspirazione del
compressore.
Targhetta morsettiera
W (blu)
V (giallo)
N
(marrone)
U (rosso)
