Unità esterna (classe 80 / 90) SiT12-205
202 Procedura di smontaggio

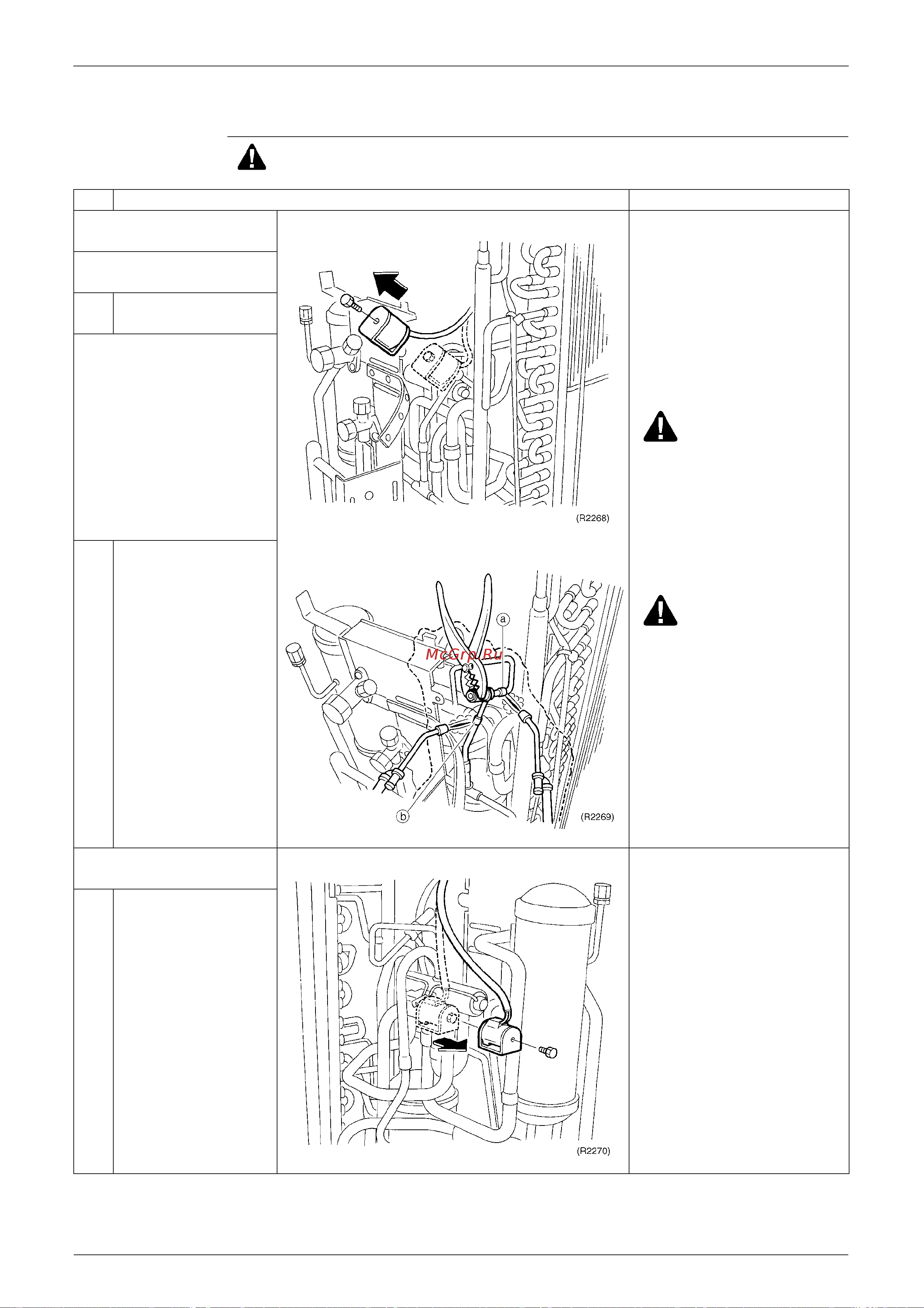

1.9 Smontaggio dell'elettrovalvola e della valvola a 4 vie
Procedura Avvertenza Prima di procedere allo smontaggio, attendere 10 minuti o più dopo
aver disinserito l'alimentazione di tutti i componenti.
Fase
Procedura Posizioni
Rimuovere i pannelli
esterni.
Attenzione
Fare attenzione a non bruciarsi
a causa del contatto con i tubi e
gli altri componenti che sono
riscaldati dal cannello per
saldatura a gas.
1. Smontaggio
dell'elettrovalvola
1
Rimuovere la vite
dell'elettrovalvola.
Prima di procedere,
assicurarsi che le
tubazioni non contengano
gas refrigerante.
2
Scollegare i 2 punti
brasati (a) e (b)
nell'ordine dato.
Attenzione
Se durante l'operazione si
verificano perdite di gas
refrigerante, ventilare il locale.
(Occorre ricordare che se il gas
refrigerante viene esposto alla
fiamma viva, si avrà la
formazione di gas tossici).
2. Smontaggio della valvola
a 4 vie
Precauzioni durante il
rimontaggio
Avvolgere il corpo
dell'elettrovalvola con un panno
umido. Versare acqua sopra il
panno prima che si asciughi, per
prevenire il surriscaldamento
della valvola.
1
Rimuovere la vite della
bobina della valvola a 4
vie.
