Daikin FVX35AZVMB [180/258] Come eseguire il controllo
![Daikin FVX35AZVMB [180/258] Come eseguire il controllo](/views2/1783444/page180/bgb4.png)
SiT12-205 Controlli da effettuare
Diagnostica 171
6. Controlli da effettuare
6.1 Come Eseguire il Controllo

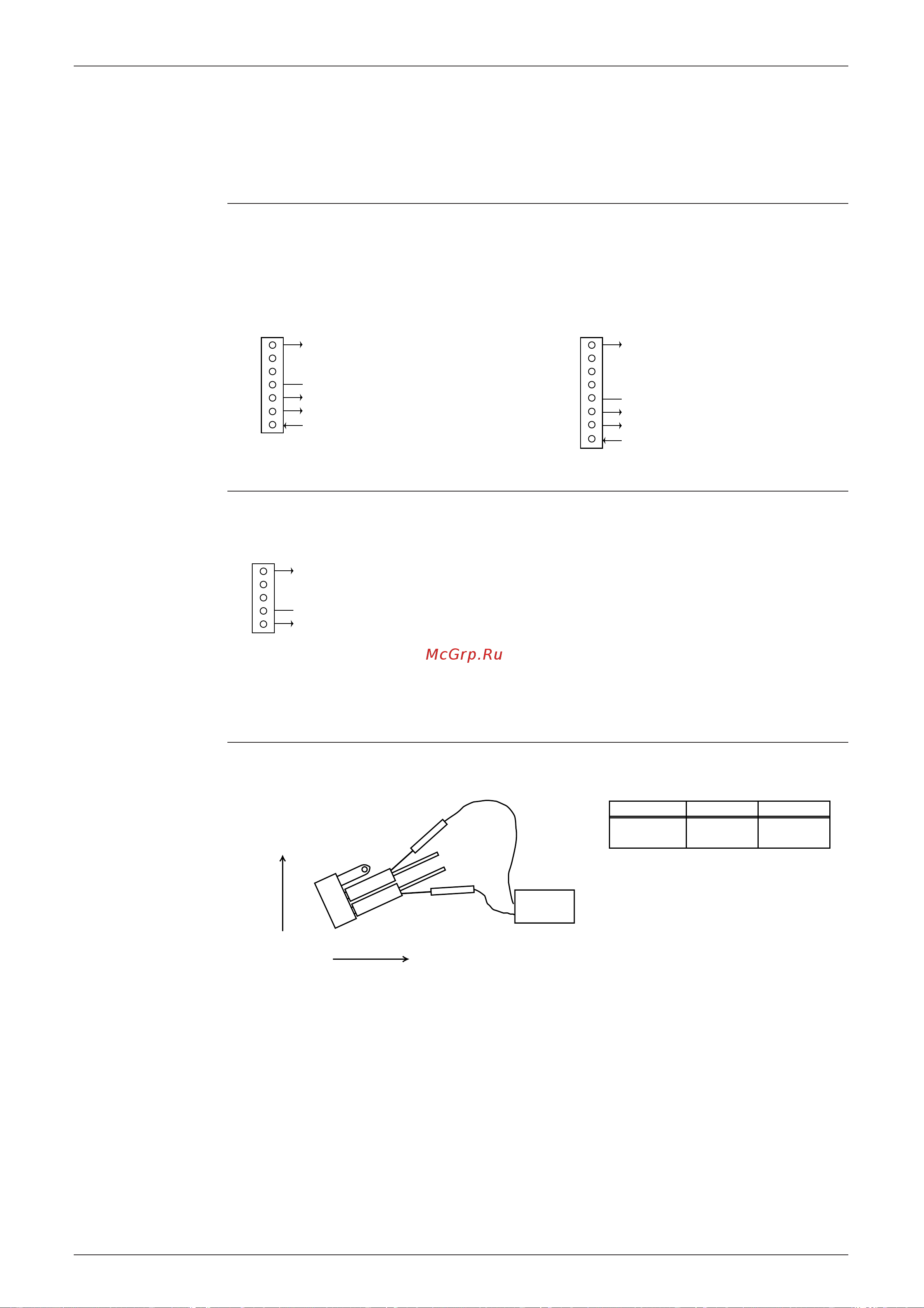

6.1.1 Controllo uscita connettore motore ventilatore
Controllo N. 01 1. Controllare la connessione del connettore
2. Controllare la tensione di uscita dell'alimentazione motore (pin 4-7 e 4-8).
3. Controllare la tensione di comando del motore (pin 4-3).
4. Controllare la tensione di comando rotazione (pin 4-2).
5. Controllare il segnale a impulsi della rotazione (pin 4-1).
Controllo N. 02 1. Controllare la connessione del connettore
2. Controllare la tensione di comando del motore (pin 2-1).
6.1.2 Controllo continuità elettrica del finecorsa
Controllo N. 3 Togliere la griglia frontale. Il finecorsa è situato sul lato sinistro della vaschetta di raccolta.
Verificare la continuità elettrica del collegamento del finecorsa.
∗ La serranda può essere aperta e chiusa manualmente. Tenere la serranda completamente
aperta e completamente chiusa durante ciascuna fase del controllo della continuità.
7
6
5
4
3
2
1
Tensione di alimentazione del motore
Non utilizzato
Non utilizzato
P.0V (potenziale di riferimento)
Tensione di comando del motore (15 Vcc)
Tensione di comando della rotazione (1~ 5 Vcc)
Ingresso impulsivo rotazione
Connettore ventilatore superiore
8
7
6
5
4
3
2
1
Tensione di alimentazione del motore
Non utilizzato
Non utilizzato
Non utilizzato
P.0V (potenziale di riferimento)
Tensione di comando del motore (15 Vcc)
Tensione di comando della rotazione (1~ 5 Vcc)
Ingresso impulsivo rotazione
Connettore ventilatore inferiore
(R1224)
5
4
3
2
1
Tensione di alimentazione del motore
Non utilizzato
Non utilizzato
P.0V (potenziale di riferimento)
Alimentazione controllo motore
S202
(R1073)
Tester
Finecorsa
Avanti
V
erso l’alto
Stato serranda
Continuit
Chiuso
Non c’
continuit
Aperto
Continuit
(Q0363)
