SiT12-205 Individuazione guasti
Diagnostica 145
5.9 Guasto alimentazione interno/esterno
Display del
telecomando
UA
Display a LED
sull'unità interna
Metodo di
individuazione
guasti
La presenza tensione viene rilevata in base alle necessità (diversa per le unità singole e i
sistemi multiunità) tramite il segnale di trasmissione tra unità interna ed esterna.
Presenza guasto
se...
Le unità singole e multi sono intercollegate.
Possibili cause Collegamento di modelli di unità non compatibili
Scheda elettronica installata sull'unità interna di tipo non adatto.
Guasto scheda elettronica unità interna
Scheda elettronica installata sull'unità esterna di tipo non adatto o difettosa.

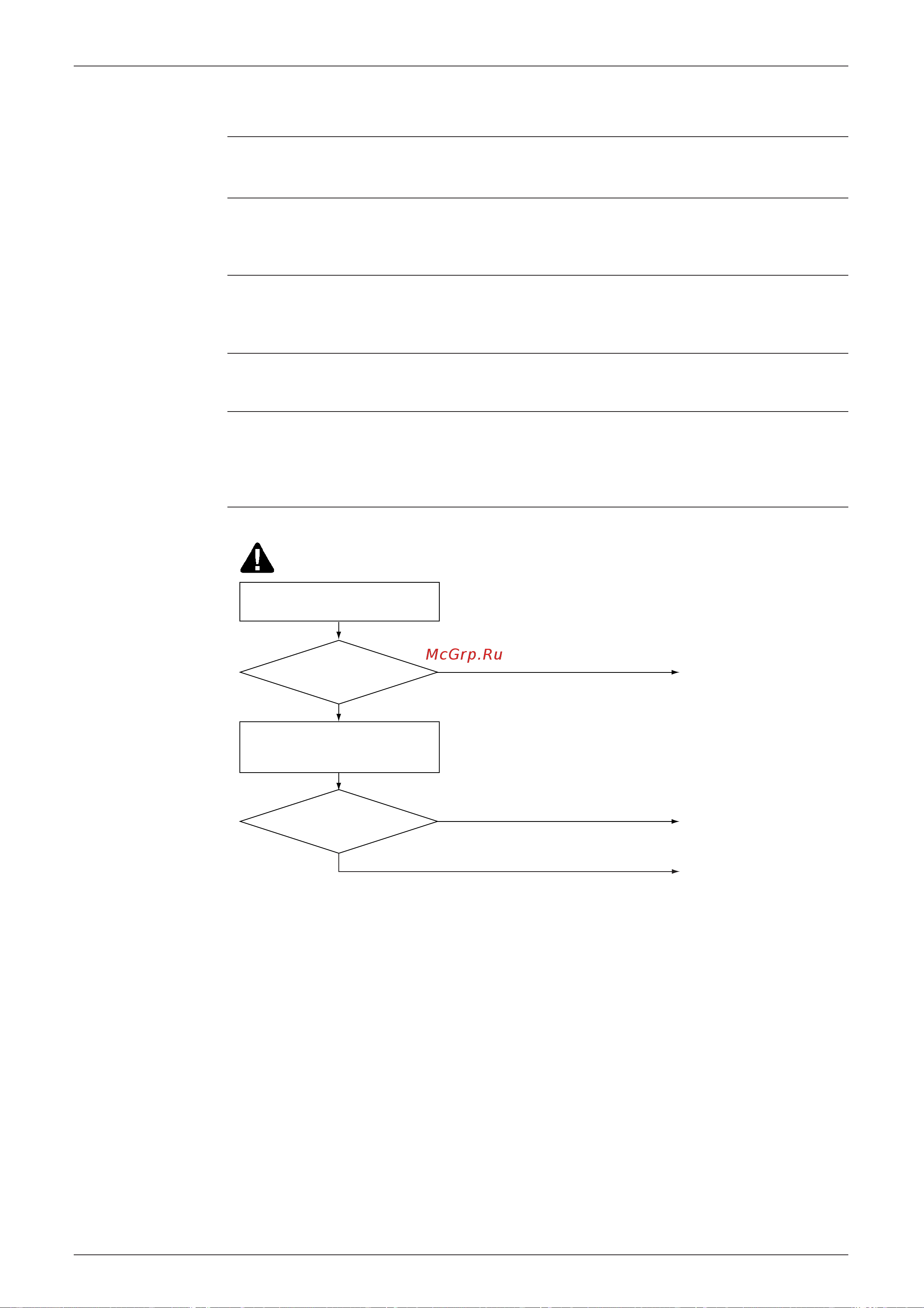

Individuazione
guasti
Verificare i numeri dei modelli
dell’unit interna ed esterna.
Abbinare con modelli
compatibili.
Sostituire con una scheda
adatta (1) o (2).
Sostituire la scheda
elettronica dell unit
esterna (1) ( o la scheda
elettronica dell’unit
esterna)
Attenzione
Prima di collegare o scollegare il connettore, aprire l’interruttore di
alimentazione per evitare danni ai componenti.
L’unit interna
e l’unit esterna sono abbinate
correttamente?
NO
S
S
Modelli compatibili?
NO
Verificare che i codici (es.
2P01234) delle schede dell’unit
interna ed esterna corrispondano a
quelli in elenco.
