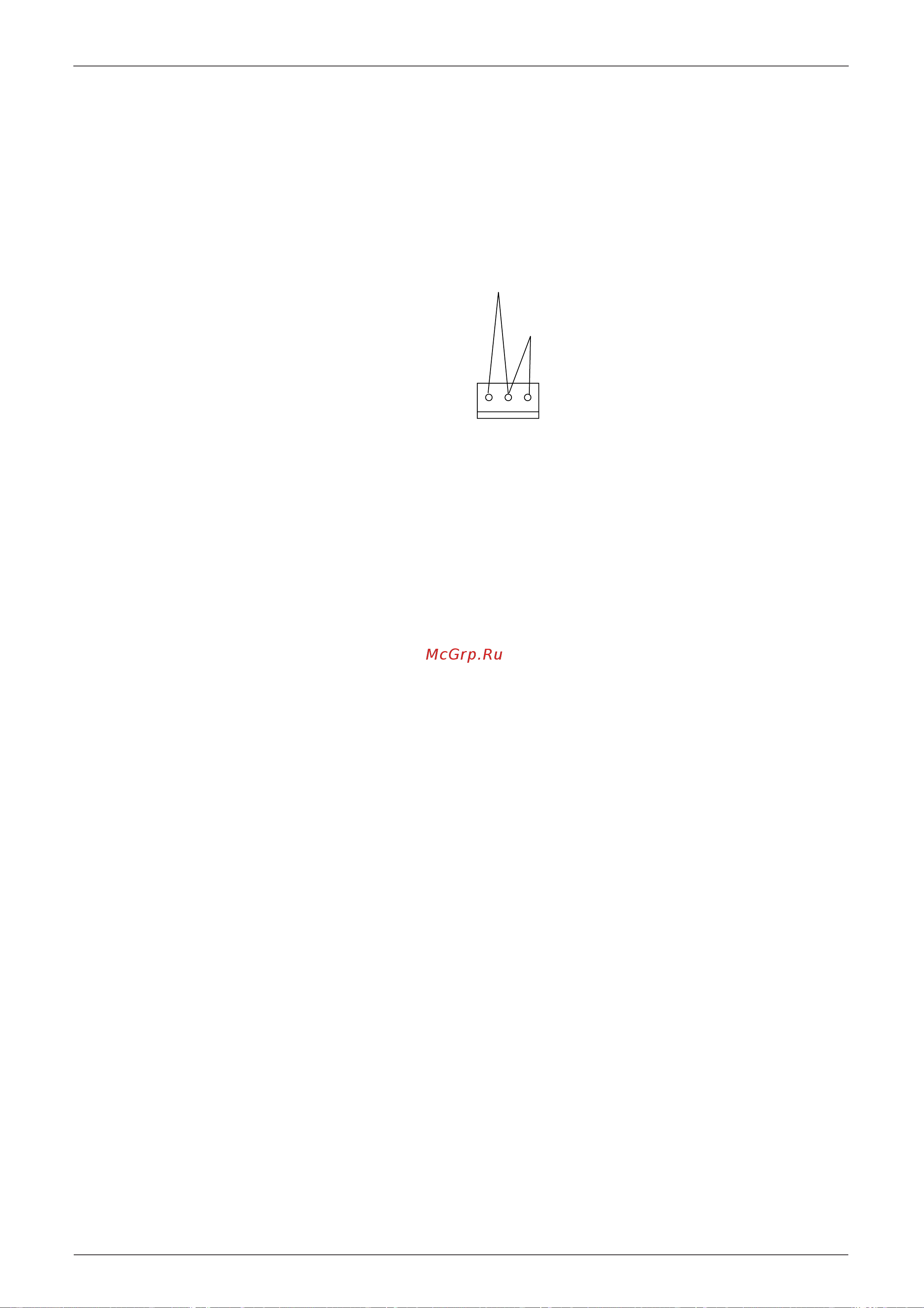

Specifiche del sistema di controllo SiT12-205
72 Specifiche del sistema di controllo
1.2.5 Blocco modalità raffreddamento/riscaldamento
Usare il connettore S100 per impostare l’unità per il solo raffreddamento o riscaldamento.
Impostazione per il solo raffreddamento (C): cortocircuitare i pin 1 e 3 del connettore <S100>.
Impostazione per il solo riscaldamento (H): cortocircuitare i pin 3 e 5 del connettore <S100>.
Si riportano di seguito le specifiche tecniche richieste per l'involucro ed ai pin del connettore
Contenitore JST: VHR-5N
Pin: SVH-21T-1, 1
Il funzionamento forzato è possibile anche in modalità RAFFREDDAMENTO/RISCALDAMENTO.
Modalit
RAFFREDDAMENTO (C)
Modalit
RISCALDAMENTO
(C)
5<C>3<H>1
(R1397)
