SiT12-205 Segnalazioni di diagnostica
Diagnostica 131
Attenzione:
L'unità smette di funzionare improvvisamente. (La spia di funzionamento lampeggia).
La causa delle anomalie potrebbe essere un "conflitto tra modalità operative".
Effettuare i seguenti controlli:
Le modalità operative sono sempre le stesse per tutte le unità interne collegate a quella esterna
del sistema Multi?
In caso contrario, impostare tutte le unità interne sulla stessa modalità operativa e accertarsi
che la spia di funzionamento non lampeggi.
Inoltre, con il funzionamento in "AUTO", impostare tutte le unità interne sulla modalità
raffreddamento "COOL" o riscaldamento "HEAT" e verificare nuovamente se le spie indicano un
funzionamento normale.
Se le spie smettono di lampeggiare dopo aver eseguito le operazioni sopraindicate, significa
che non vi sono anomalie.
L'unità smette di funzionare e la spia di funzionamento lampeggia solo in quelle unità
impostate su modalità diverse e nelle quali la modalità operativa non è stata impostata per
prima (la prima unità ad impostare la modalità di funzionamento ha la priorità).
Individuazione ed
eliminazione
guasti con gli
indicatori LED

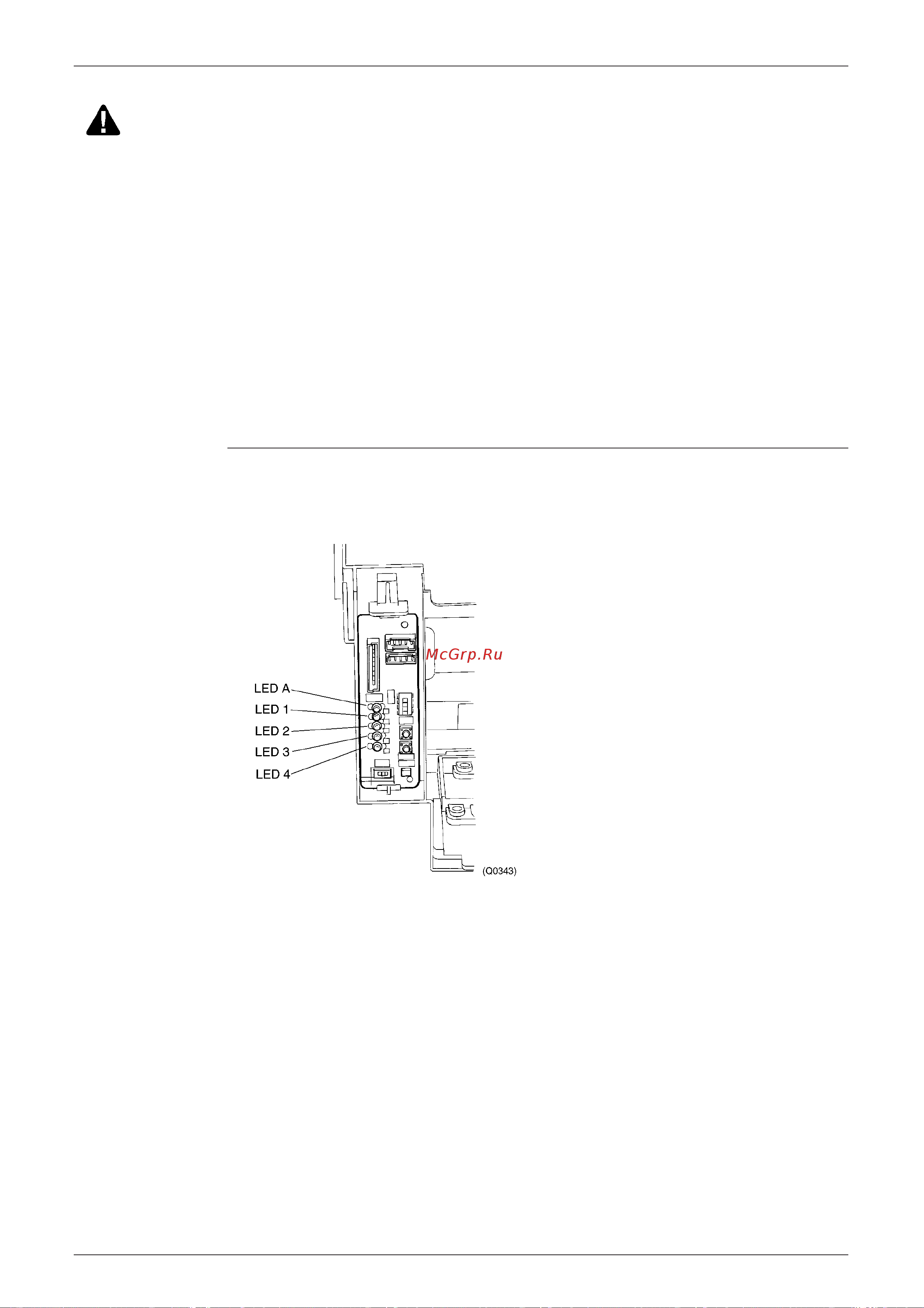

La scheda elettronica dispone di indicatori LED verdi e rossi. Il LED verde lampeggiante e il
LED rosso spento indicano il normale funzionamento dell'unità.
(Individuazione ed eliminazione guasti con il LED verde)
La sezione esterna è dotata di un LED verde, mentre la sezione interna ne ha due. Il LED A
dell'unità esterna indica lo stato operativo del microprocessore.
Anche dopo aver eliminato l’errore e ripristinato il funzionamento normale dell'unità, l'indicatore
LED rimane acceso.
Unità esterna
