SiT12-205 Unità esterna (classe 80 / 90)
Procedura di smontaggio 199

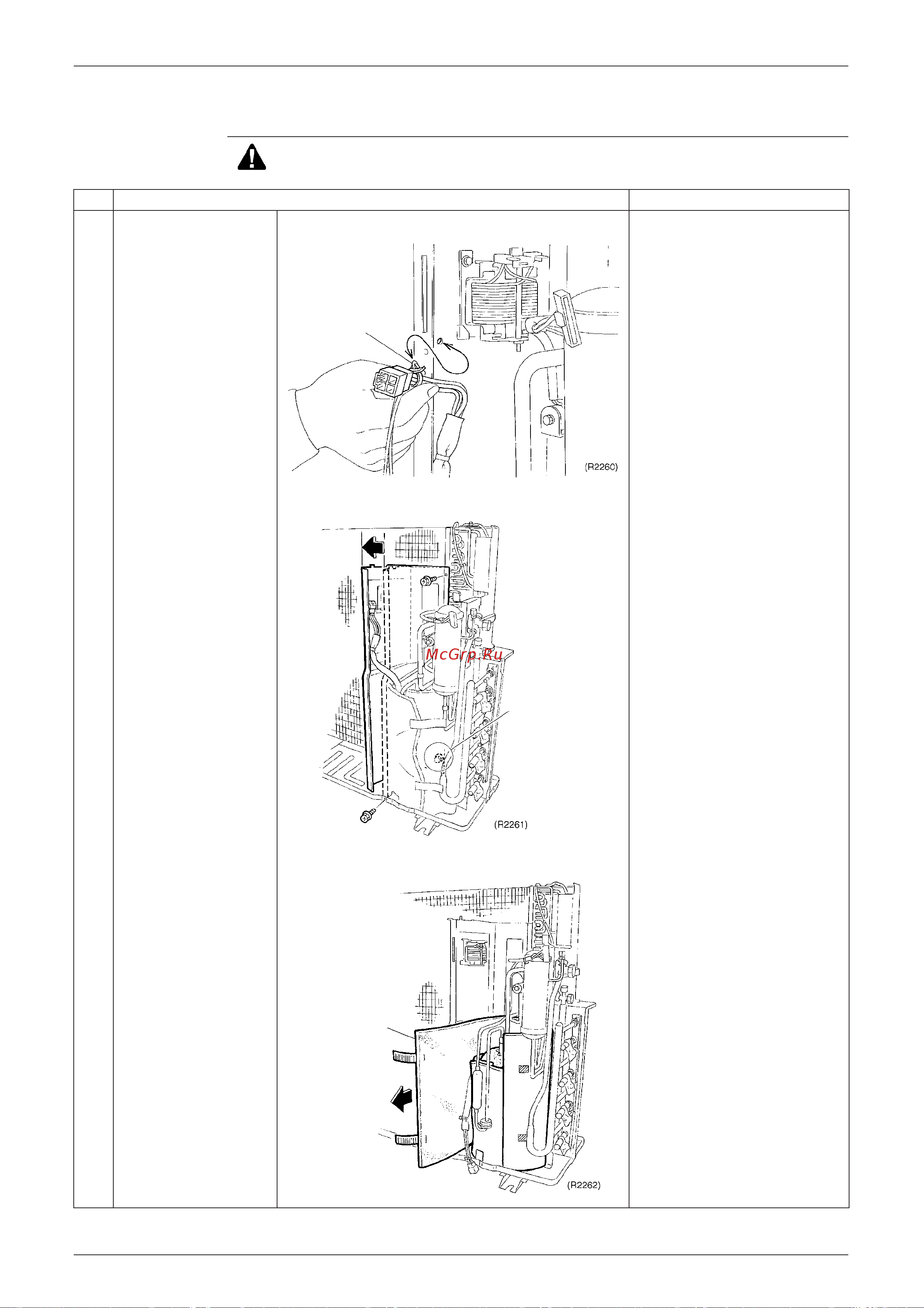

1.7 Rimozione del materiale fonoassorbente e del reattore
Procedura Avvertenza Prima di procedere allo smontaggio, attendere 10 minuti o più dopo
aver disinserito l'alimentazione di tutti i componenti.
Fase
Procedura Posizioni
1
Sganciare la fascetta di
fissaggio del cavo del
compressore.
2
Togliere le 2 viti del
divisorio e spostare la
scheda verso sinistra.
Il divisorio non è mobile, in
quanto è fissato con viti sulla
parte posteriore in basso.
3
Togliere il materiale
fonoassorbente
(esterno).
Rimuovere il materiale
fonoassorbente dalla
sezione tubazioni, facendo
attenzione a non strapparlo.
Fascetta
Vite fissaggio
divisorio
Materiale
fonoassorbente
(esterno)
