SiT12-205 Unità esterna (classe 80 / 90)
Procedura di smontaggio 195
6

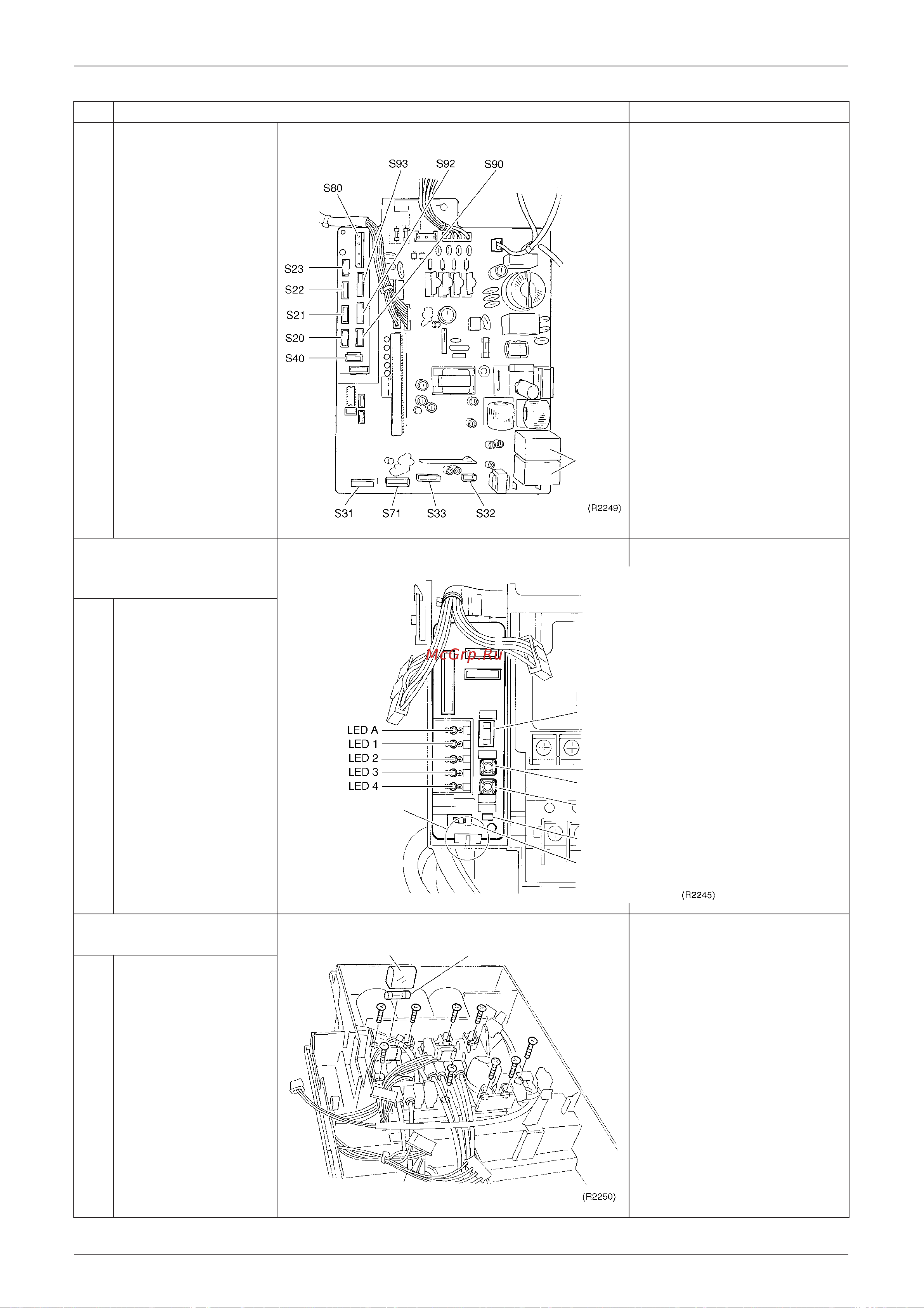

In figura, scheda
elettronica di controllo.
S20: Banco A - bobina valvola
di espansione elettronica
S21: Banco B - bobina valvola
di espansione elettronica
S22: Banco B - bobina valvola
di espansione elettronica
S23: Banco D - bobina valvola
di espansione elettronica
S31: Verso CN14 (Pin 9)
S32: Verso CN11 (Pin 5)
S33: Verso S34 (Pin 10)
S40: Relè di massima corrente
S71: Verso S72 (Pin 8)
S80: Bobina valvola a 4 vie
S90: Termistore (aria esterna,
scambiatore, linea
mandata)
S92: Termistore linea gas
S93: Termistore linea liquido
2. Smontaggio della scheda
elettronica di
manutenzione
1
Togliere la scheda
elettronica di
manutenzione
sganciando la relativa
linguetta.
3. Smontaggio della scheda
elettronica Inverter
1
Togliere le 9 viti della
scheda elettronica
Inverter.
Fase
Procedura Posizioni
Stack
raddrizz
Impostazione "Priority Room"
(SW4)
Controllo errori di cablaggio
(SW3)
Funz. forzato (SW1)
Modalità notturna (SW5)
Modalità di funzionamento
(SW2)
Spia
manutenzione
Linguetta
Coprifusibile
Fusibile in vetro (3A)
