103
Устранение неполадок
USB-хост
1.2.2016 ZD420 Руководство пользователя 212485-151 Вер. A
Подготовка флеш-диска и обновление микропрограммы

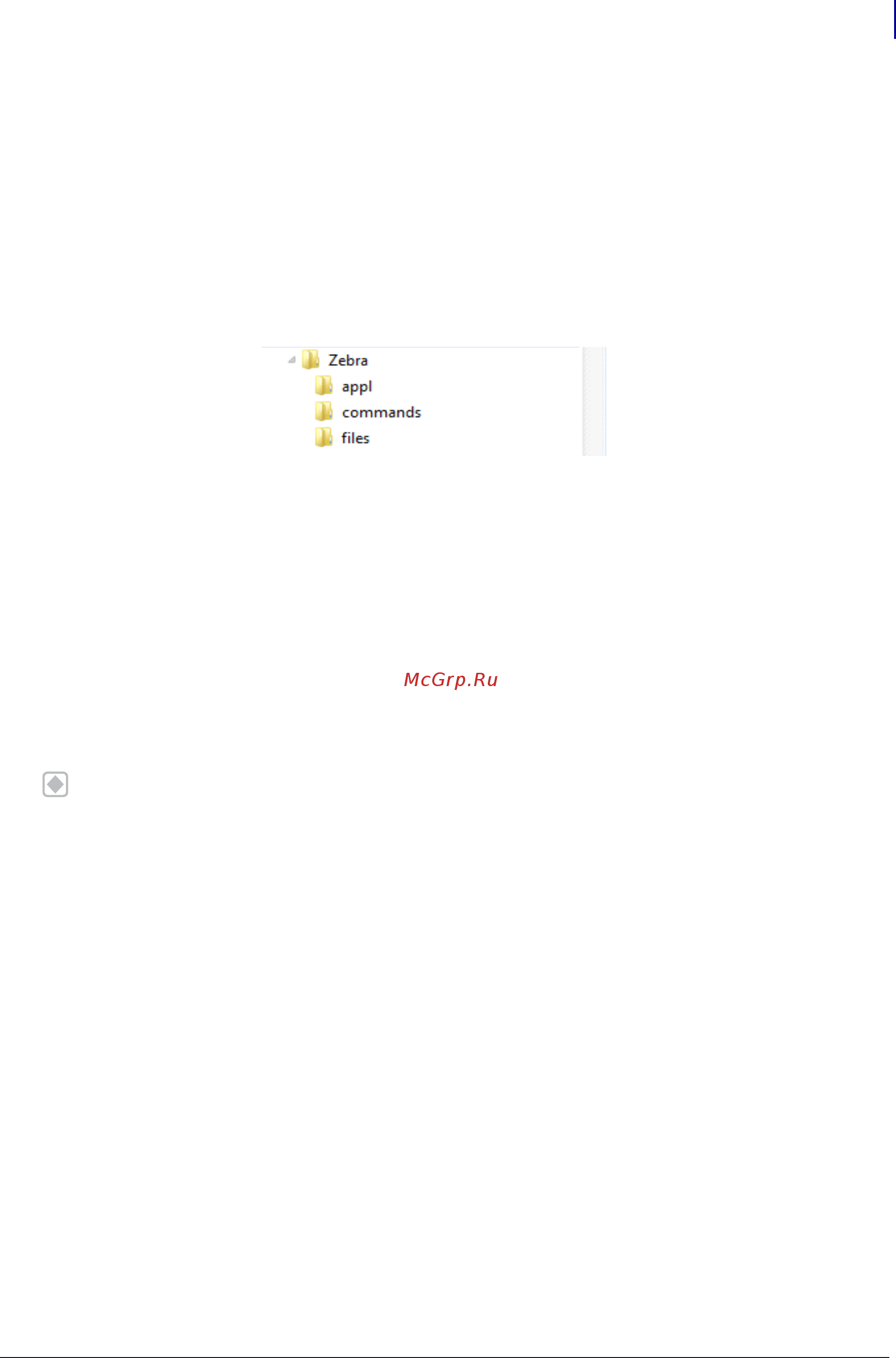

1. На флеш-диске USB создайте следующие элементы:
• Папку с именем Zebra.
• В этой папке создайте три подпапки:
•appl
• commands
•files
2. В папку /appl поместите копию последней версии микропрограммы для данного
принтера.
3. Загрузите носитель в принтер. См. Загрузка рулонного носителя на стр. 34.
4. Вставьте флеш-диск USB в USB-порт хоста на принтере.
5. Проследите за происходящим на панели управления.
Если версия микропрограммы на флеш-диске USB отличается от версии на принтере,
она загрузится на принтер. Во время загрузки микропрограммы индикатор обмена
данными мигает зеленым. Принтер перезапускается, при этом мигают все индикаторы.
После завершения обновления микропрограммы индикатор STATUS (СОСТОЯНИЕ)
( ) при выполнении проверки и установки микропрограммы начинает непрерывно
светиться зеленым. Автоматически печатается отчет о конфигурации, после чего
операция обновления микропрограммы считается завершенной.
6. Извлеките флеш-диск USB из принтера.
