136
Обслуживание
Чистка
1.2.2016 ZD420 Руководство пользователя 212485-151 Вер. A

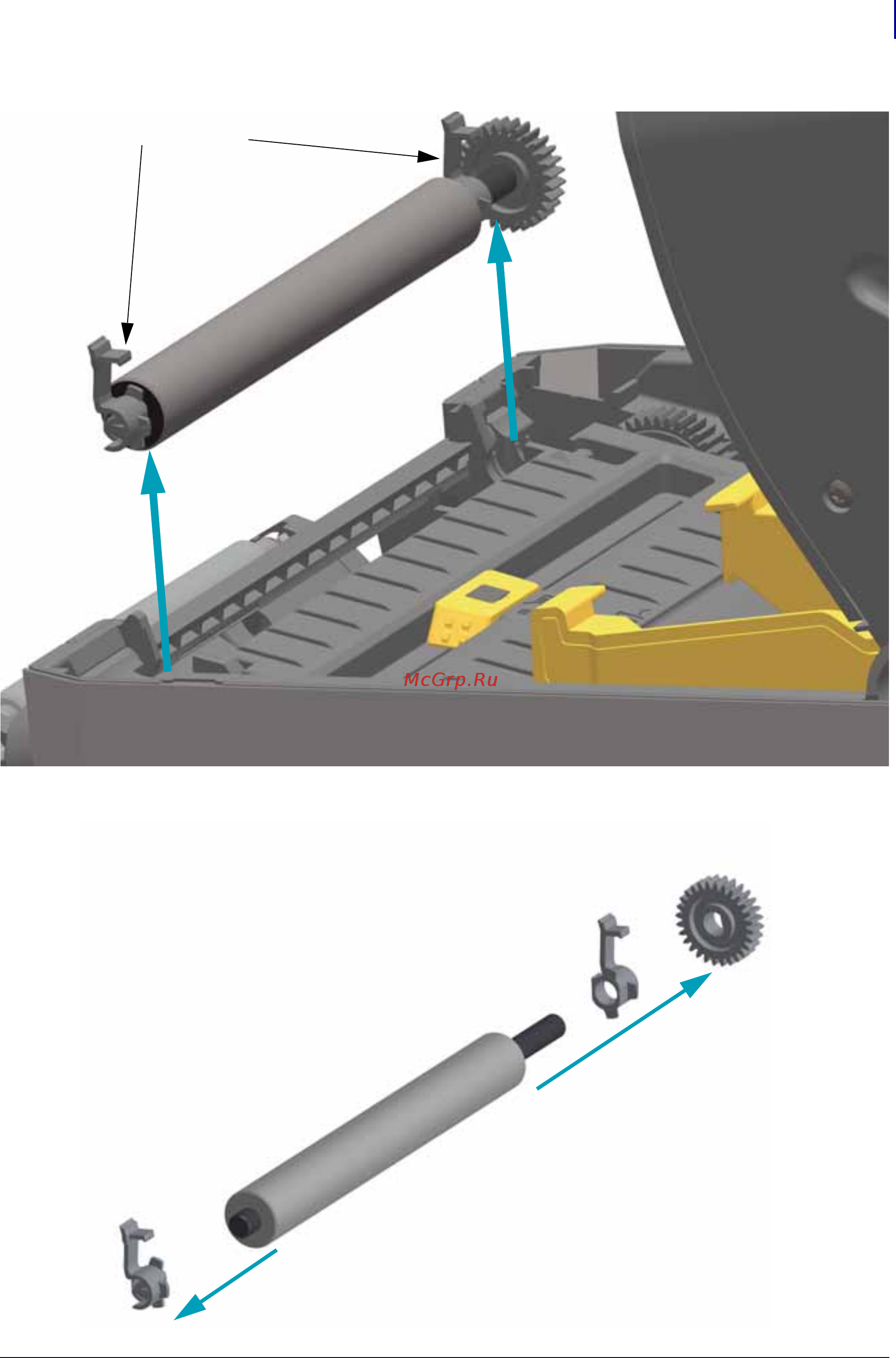

3. Извлеките валик из нижней части корпуса принтера.
4. Снимите шестерню и два (2) подшипника с оси опорного валика.
Подшипники валика
