Установка
Обнаружение состояния отсутствия носителя
1.2.2016 ZD420 Руководство пользователя 212485-151 Вер. A

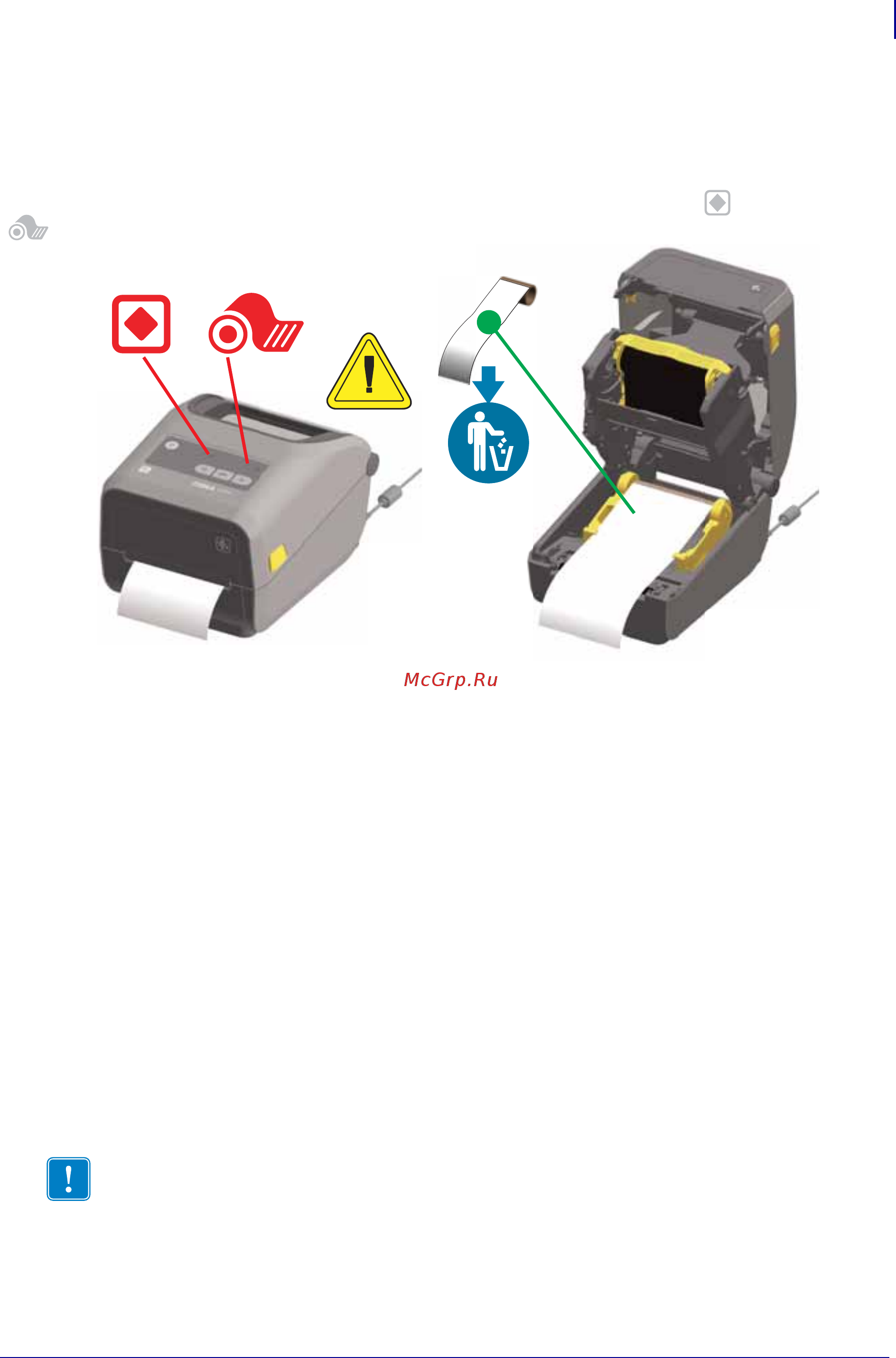

Обнаружение состояния отсутствия носителя
Если носитель заканчивается, принтер сообщает об отсутствии носителя с помощью
индикаторов состояния и носителя. Это часть обычного цикла использования носителя.
Когда принтер обнаруживает отсутствие носителя, индикаторы состояния ( ) и носителя
( ) начинают непрерывно светиться красным.
Исправление состояния отсутствия носителя
1. Откройте принтер.
2. Убедитесь, что рулон носителя закончился или почти закончился. В конце рулона на
подложке отсутствует этикетка.
3. Извлеките остаток носителя и катушку рулона.
4. Вставьте новый рулон носителя. См. Загрузка рулонного носителя на стр. 34.
5. Если устанавливается идентичный носитель, просто загрузите его и нажмите кнопку
подачи один раз для возобновления печати.
Если загружается другой носитель (отличается размером, поставщиком или даже партией),
необходимо выполнить после загрузки носителя процедуру SmartCal для обеспечения
оптимальной работы.
Обратите внимание, что в случае изменения размера носителя (длина или ширина) обычно
требуется изменить запрограммированные размеры носителя или активный формат
этикетки в принтере.
Примечание • Иногда этикетка может быть пропущена в середине рулона
(не в конце носителя). Это также приводит к возникновению состояния
отсутствия носителя.
Чтобы исправить положение, просто протяните носитель так, чтобы на
опорный валик попала следующая этикетка. Закройте принтер. Нажмите
кнопку подачи один раз. Принтер выполнит повторную синхронизацию
положения этикетки и будет готов к возобновлению печати.
