![Zebra ZD420 (ZD42042-C0EM00EZ) [59/171] Последовательный интерфейс](/img/pdf.png)
Zebra ZD420 (ZD42042-C0EM00EZ) [59/171] Последовательный интерфейс
![Zebra ZD420 (ZD42042-C0EM00EZ) [59/171] Последовательный интерфейс](/views2/1310978/page59/bg3b.png)
51
Установка
Подключение принтера к компьютеру
1.2.2016 ZD420 Руководство пользователя 212485-151 Вер. A
Последовательный интерфейс

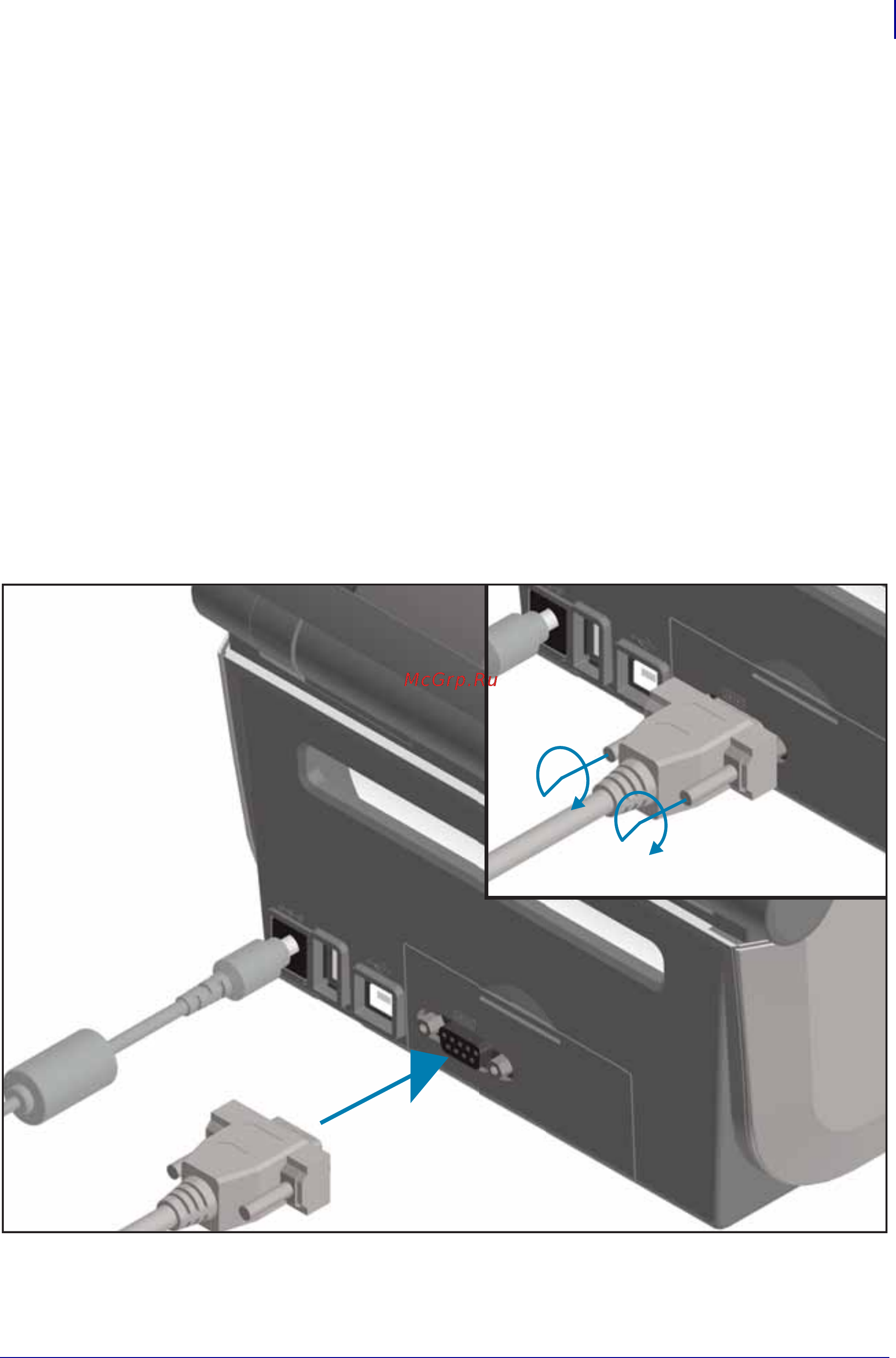

Принтер использует нуль-модемный (перекрестный) кабель для связи DTE. Кабель
должен иметь девятиштырьковый разъем типа D (DB-9P), который подключается
к ответному последовательному разъему (DB-9S) на задней панели принтера. Второй
конец интерфейсного кабеля подсоединяется к последовательному порту на
управляющем компьютере. Сведения о сигналах на контактах см. в «Приложении А».
Для надежной передачи данных необходимо, чтобы параметры передачи данных
последовательного порта принтера и компьютера совпадали. Наиболее часто изменяемыми
параметрами являются «Бит/с» (бод, скорость передачи) и «Управление потоком».
Последовательная передача данных между принтером и управляющим компьютером
устанавливается следующим образом.
• Использование команды программирования ZPL ^SC.
• Возврат конфигурации принтера по умолчанию.
Заводские настройки по умолчанию для последовательной связи: скорость передачи —
9600 бод, длина слова — 8 бит, НЕТ четности, 1 стоповый бит, контроль потока данных —
XON/XOFF («программное» управление потоком данных в управляющей системе
с операционной системой Windows).
Примечание • Не используйте с этим принтером адаптеры для кабеля RS-232 (DTEDCE).
Некоторые адаптеры могут создавать помехи работе устройств USB-порта хоста при
включении принтера.
