Zebra ZD420 (ZD42042-C0EM00EZ) [31/171] Снятие стандартной панели
![Zebra ZD420 (ZD42042-C0EM00EZ) [31/171] Снятие стандартной панели](/views2/1310978/page31/bg1f.png)
23
Установка модулей оборудования
Резак
1.2.2016 ZD420 Руководство пользователя 212485-151 Вер. A

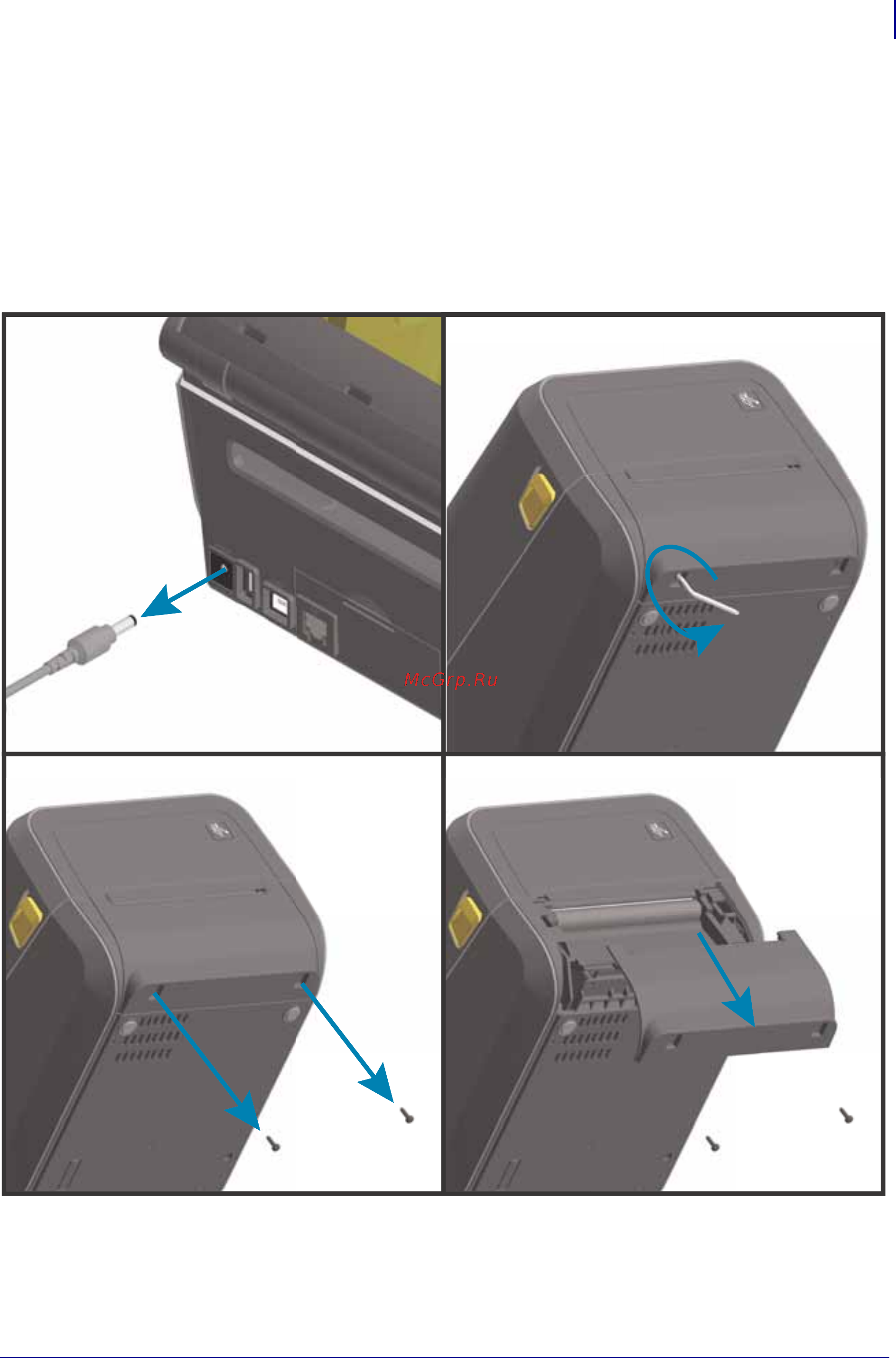

Снятие стандартной панели
Для установки дополнительного модуля обработки носителя необходимо снять
стандартную панель.
1. Переверните принтер днищем кверху. Открутите два (2) крепежных винта, используя ключ
Torx. Сохраните винты.
2. Сдвиньте панель вперед примерно на 12,5 мм (0,5 дюйма), а затем снимите ослабленную
панель.
