Введение
Комплект поставки
1.2.2016 ZD420 Руководство пользователя 212485-151 Вер. A
Комплект поставки
После вскрытия упаковки проверьте наличие всех представленных ниже комплектующих
частей. Осмотрите принтер и ознакомьтесь с его компонентами, чтобы осознанно
следовать инструкциям данного руководства.
Документация и
ПО

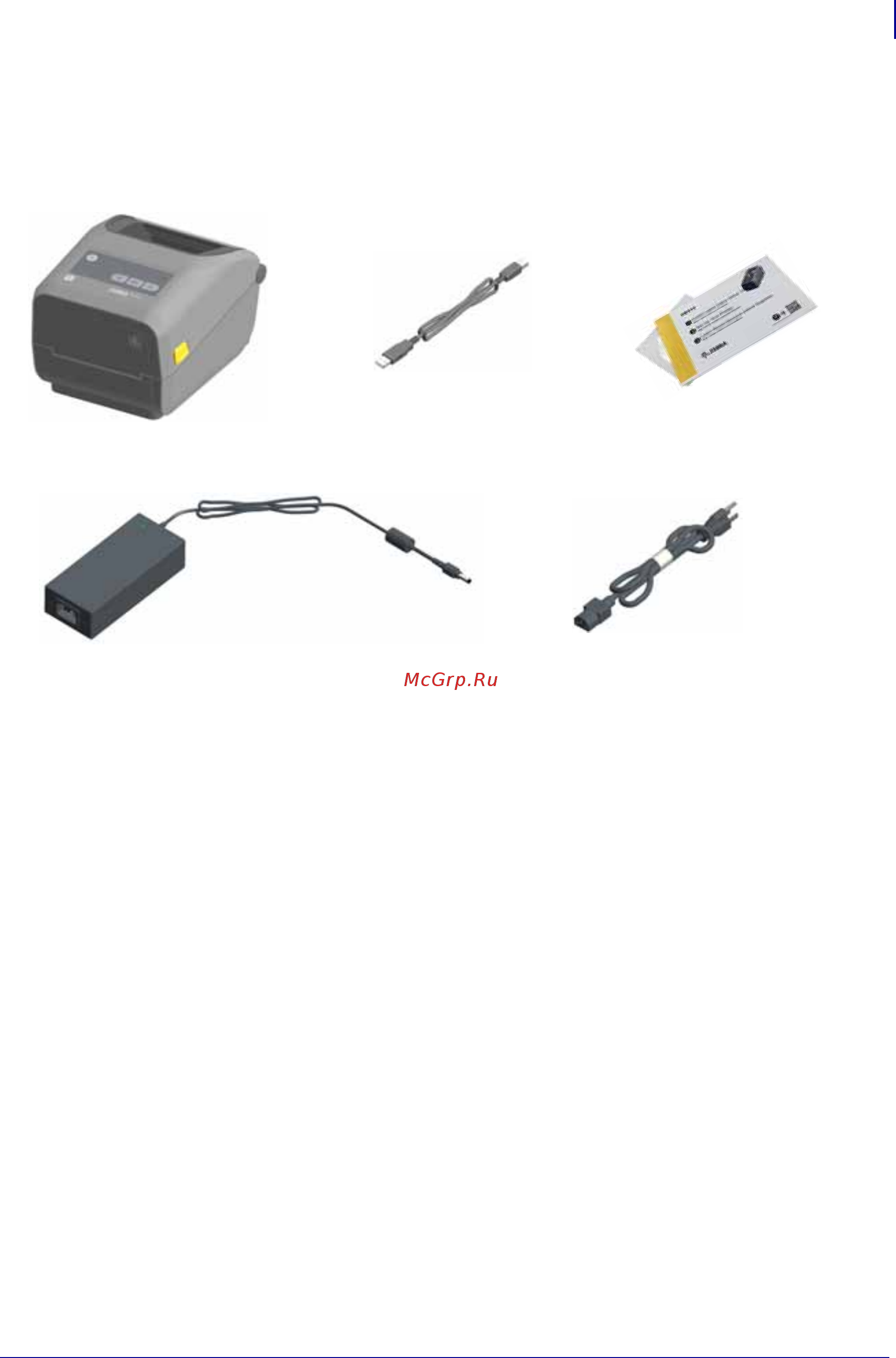

Кабель USBПринтер
Блок
питания
Кабель питания
(различается в зависимости от региона)
Документация по принтеру
и компакт-диск с информацией
для пользователя
