Zebra ZD420 (ZD42042-C0EM00EZ) [140/171] Чистка датчиков
![Zebra ZD420 (ZD42042-C0EM00EZ) [140/171] Чистка датчиков](/views2/1310978/page140/bg8c.png)
132
Обслуживание
Чистка
1.2.2016 ZD420 Руководство пользователя 212485-151 Вер. A
Чистка датчиков
На датчиках носителей может накапливаться пыль. Не используйте для удаления пыли
воздушный компрессор. Воздух компрессора содержит влагу, мельчайшие частицы
и смазку, которые могут загрязнить принтер.

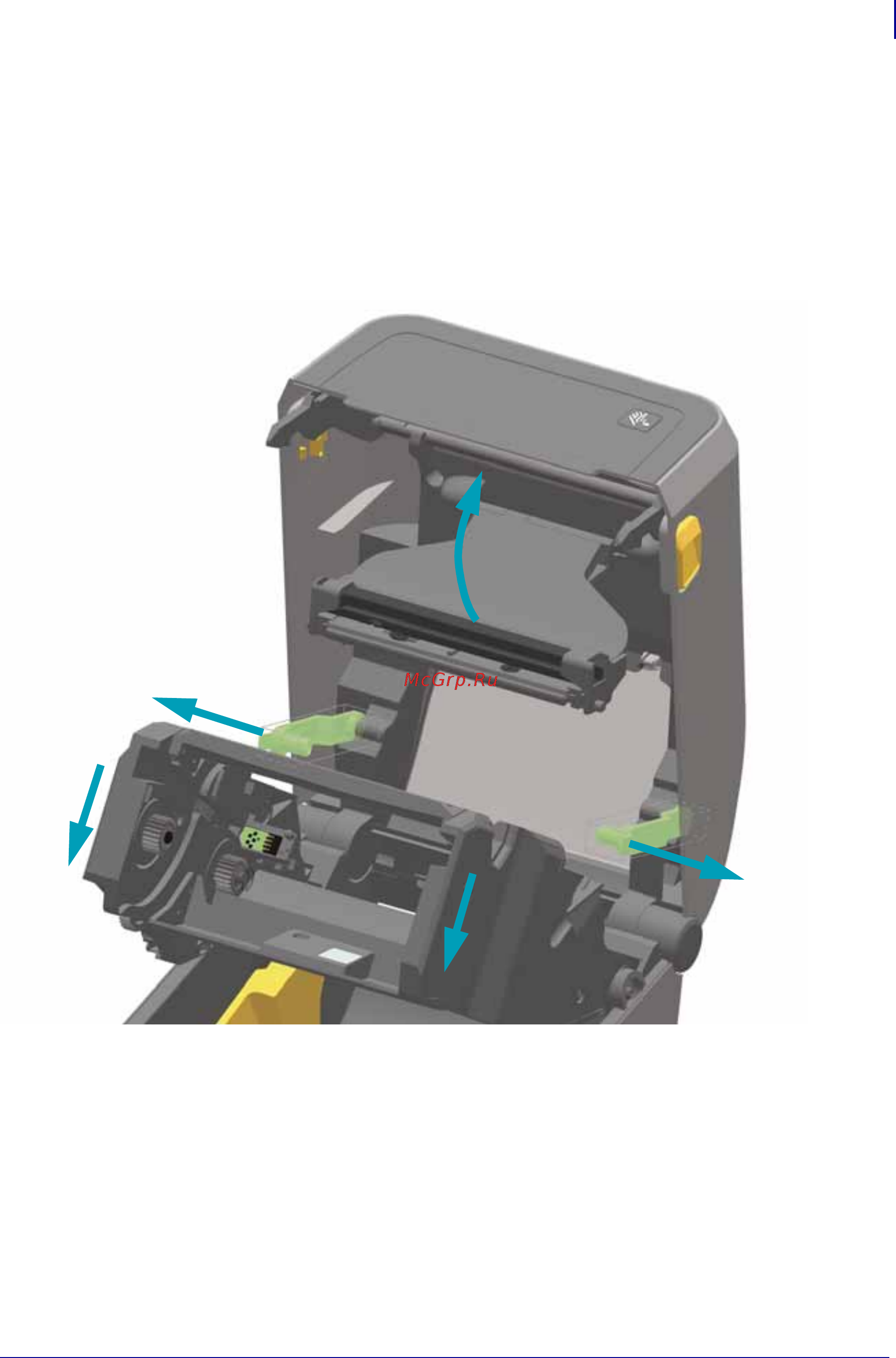

1. Оттяните два (2) отжимных рычажка, чтобы высвободить модуль подачи ленты
с приводом. Рычажки находятся с левой и правой сторон принтера. Теперь модуль
подачи ленты с приводом и приводной рычаг печатающей головки расфиксированы.
2. Поднимите приводной рычаг печатающей головки так, чтобы он коснулся верхней
крышки принтера. Для обеспечения доступа к области под печатающей головкой
удерживайте приводной рычаг печатающей головки в этом положении (см. следующий
рисунок).
