159
Приложение. Конфигурация ZPL
Соответствие между настройкой конфигурации и командами
1.2.2016 ZD420 Руководство пользователя 212485-151 Вер. A
Соответствие между настройкой конфигурации и командами
Отчет о конфигурации принтера, показанный ниже, содержит список большинства
параметров конфигурации, которые могут быть заданы с помощью команд ZPL.

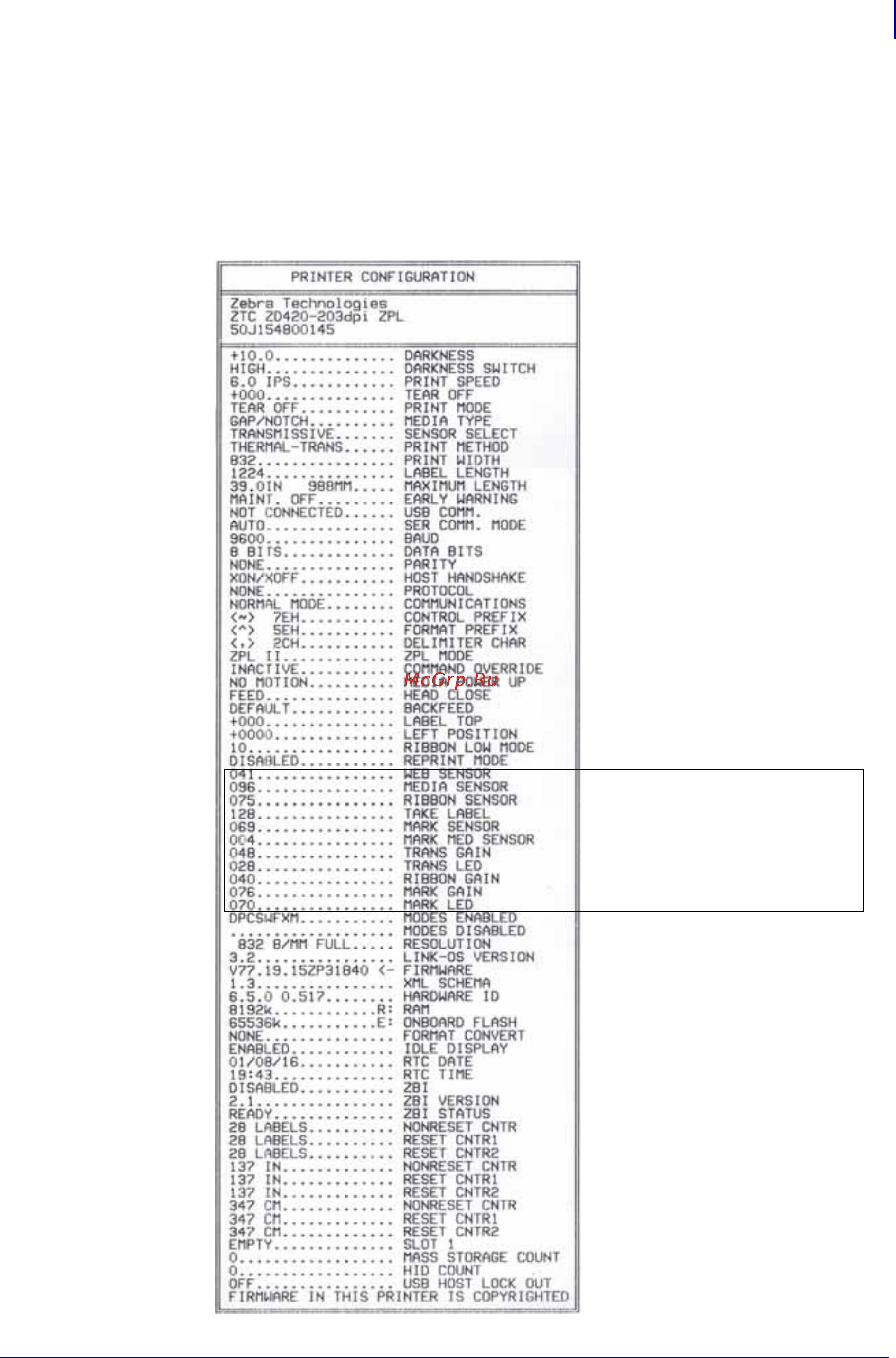

Рис. 2 • Распечатка отчета о конфигурации
Настройки
датчиков,
используемые
для обслуживания
