Адаптеры катушек рулона носителя

Комплект адаптеров рулона носителя включает три (3) пары адаптеров. Адаптеры рулона

носителя для катушек с внутренним диаметром 38,1 мм (1,5 дюйма), 50,8 мм (2,0 дюйма)

или 76,2 мм (3,0 дюйма).

Адаптеры предназначены для установки в принтер надолго. Их можно заменять для

обеспечения поддержки рулонов носителя других размеров, соответствующих одному из

этих вариантов адаптеров. Но слишком частая замена может приводить к износу адаптеров.

После снятия адаптеров носителя для печати с использованием рулонов со стандартными

катушками в боковых частях держателей рулона могут оставаться торчащие пластиковые

выступы, которые будут истирать рулон. Вдавите эти выступы обратно в отверстия,

созданные вывернутыми винтами в на боковых сторонах держателей рулона.

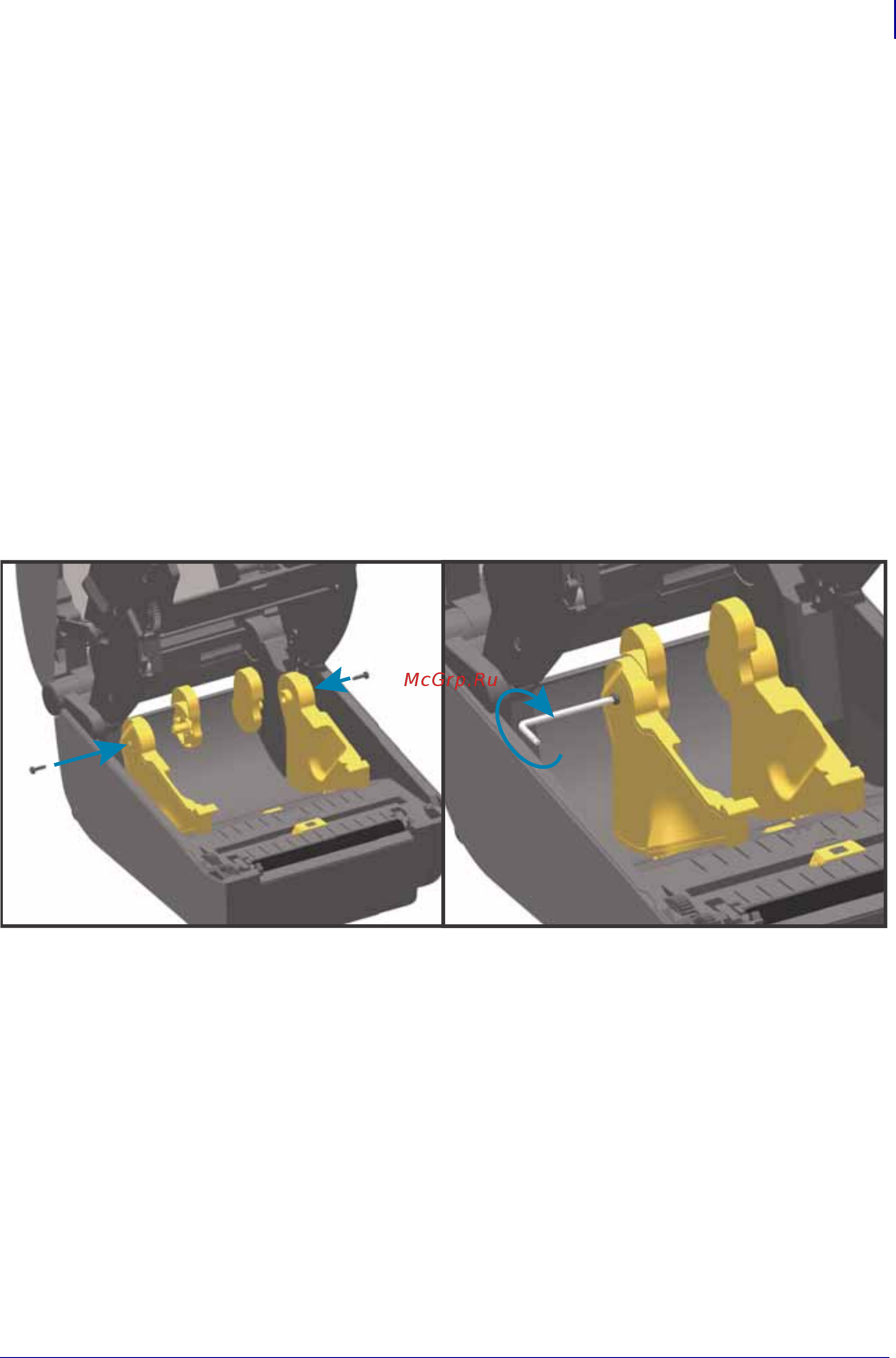

Установка адаптеров рулона носителя

1. Вставьте по одному винту в верхние отверстия крепления адаптеров в держателях рулона.

С помощью ключа Torx ввинтите винты по часовой стрелке, чтобы их кончики выступили

с внутренней стороны держателей рулона. Винты являются саморезами.

2. Разместите адаптер с внутренней стороны держателя рулона. Более широкая часть

адаптера должна быть направлена вверх. Гладкая сторона (без ребер) обращена

к середине принтера.

3. Выровняйте верхнее отверстие для винта в адаптере с выступающим кончиком винта

и туго прижмите адаптер к корпусу держателя рулона. Затяните винт так, чтобы между

адаптером и держателем рулона не осталось зазора. Больше не затягивайте винт.

Слишком сильное затягивание может сорвать резьбу.

4. Вставьте винт в нижнее отверстие для крепления адаптера. При затягивании винта плотно

прижимайте адаптер к держателю рулона. Затяните винт так, чтобы между адаптером

и держателем рулона не осталось зазора. Больше не затягивайте винт. Слишком сильное

затягивание может сорвать резьбу.

5. Повторите шаги 1–4 для другого адаптера и держателя рулона.
