Настройка для ОС Windows
Настройка параметров Bluetooth
1.2.2016 ZD420 Руководство пользователя 212485-151 Вер. A

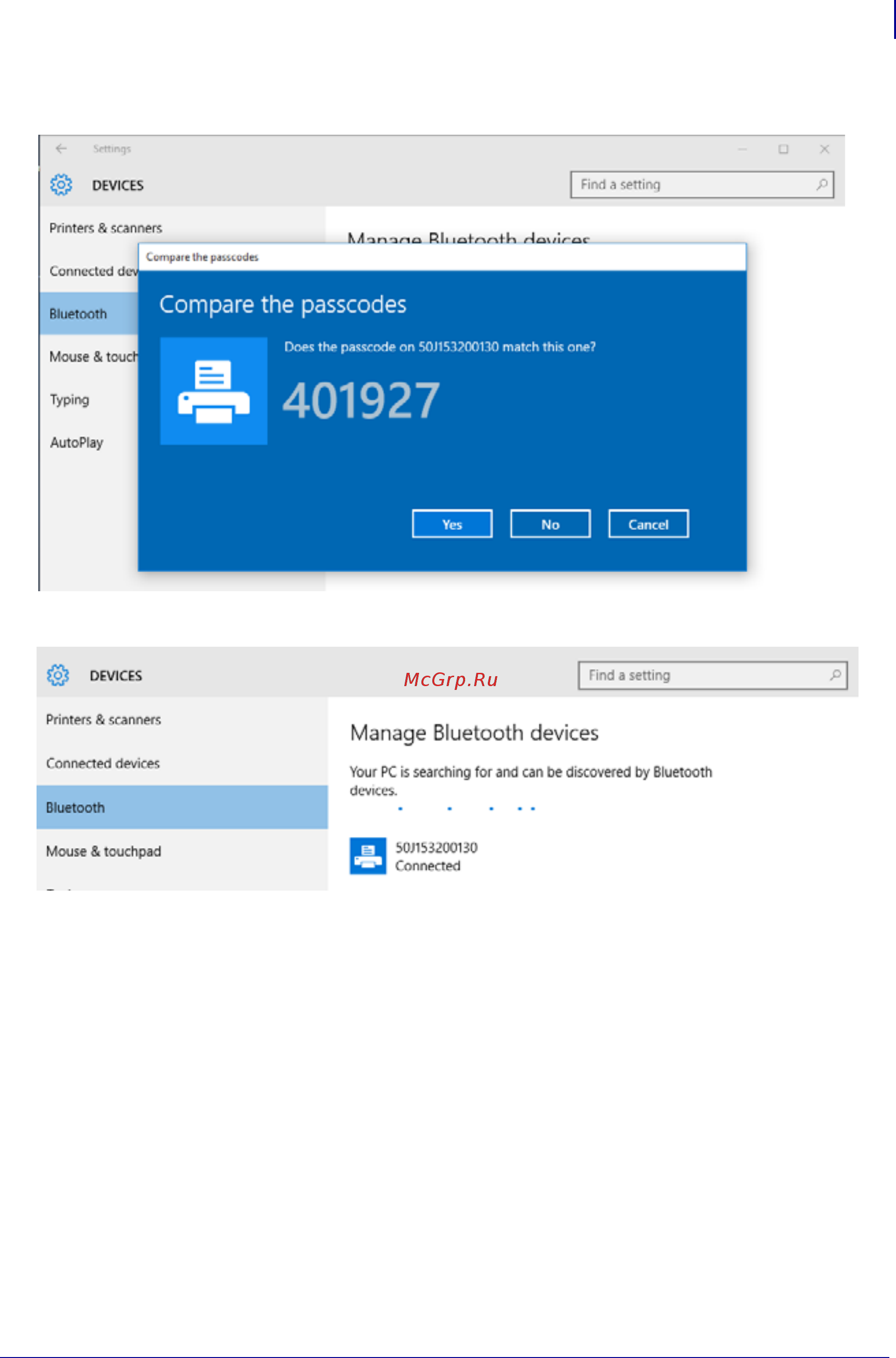

5. Принтер напечатает секретный код. Сравните его с кодом, показанным на экране. Если они
совпадают, нажмите кнопку Yes (Да).
6. После завершения сопряжения принтер перейдет в подключенное состояние.
