41
Установка
Загрузка рулонного носителя
1.2.2016 ZD420 Руководство пользователя 212485-151 Вер. A

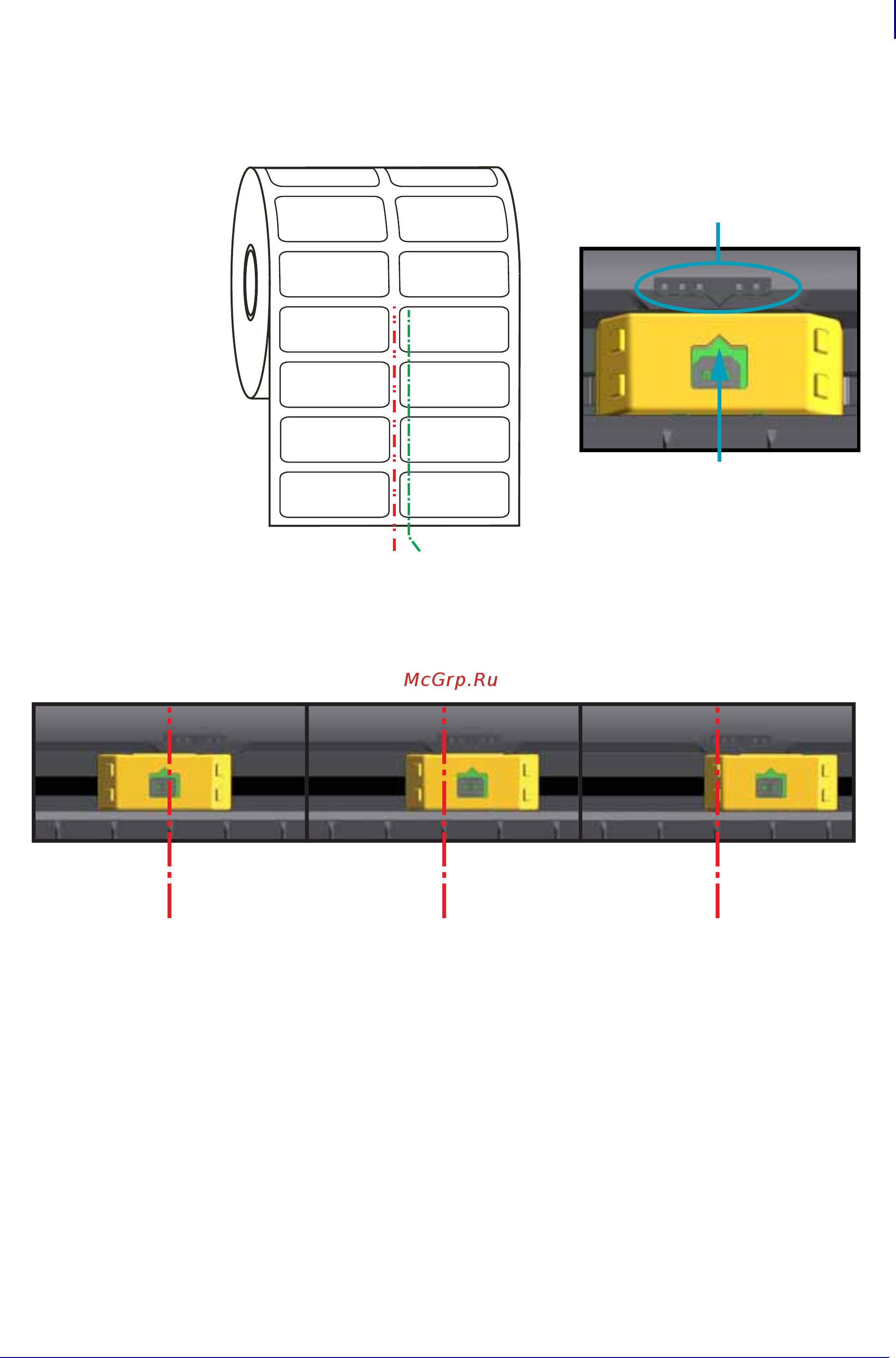

Распознавание перфорации (промежутков) с помощью передвижного датчика возможно,
только если стрелка выравнивания датчика указывает на какую-либо позицию ключа
выравнивания. Диапазон настройки показан ниже.
Положения фиксированных датчиков моделей принтеров Zebra относительно
используемых в принтере ZD420
• По умолчанию — модели компании Zebra: датчики G-Series™ в фиксированном
положении, LP/TLP 2842™, LP/TLP 2844™, LP/TLP 2042™
• Выровнено по центру — модель компании Zebra: LP/TLP 2742™
C
L
Положение по умолчанию
для определения промежутков
Центральная линия —
Ключ выравнивания
Стрелка выравнивания
(положение по умолчанию)
C
L
C
L
C
L
Диапазон настройки — слева направо
По умолчаниюВыровнено по центру Максимально вправо
