16
Введение
Print Touch
1.2.2016 ZD420 Руководство пользователя 212485-151 Вер. A
Print Touch
Благодаря функции Zebra Print Touch™ можно выполнить сопряжение устройства
с принтером, коснувшись эмблемы Print Touch на принтере устройством Android™
с поддержкой NFC (например, смартфоном или планшетом). Эта функция позволяет вводить
запрашиваемую информацию с помощью данного устройства и печатать ее на этикетке.
В метке закодированы следующие данные:
• URL-адрес веб-страницы поддержки Zebra в форме краткой справки
• Уникальный MAC-адрес модуля Bluetooth Low Energy принтера
• MAC-адрес модуля Bluetooth Classic принтера (при наличии)
• MAC-адрес модуля Wi-Fi (WLAN) принтера (при наличии)
• MAC-адрес модуля Ethernet (LAN) принтера (при наличии)
• SKU принтера — например, ZD42022-D01W01EZ
• Уникальный серийный номер принтера
NFC-метку можно использовать в следующих целях:
• Упрощение выполнения сопряжения Bluetooth с совместимым мобильным
устройством
• Запуск приложения
• Запуск мобильного браузера на веб-странице
Важно • Некоторые устройства поддерживают взаимодействие с принтером через
интерфейс NFC только после настройки соответствующих параметров NFC на
устройстве. При возникновении проблем запросите дополнительную информацию
у своего поставщика услуг или производителя смарт-устройства.

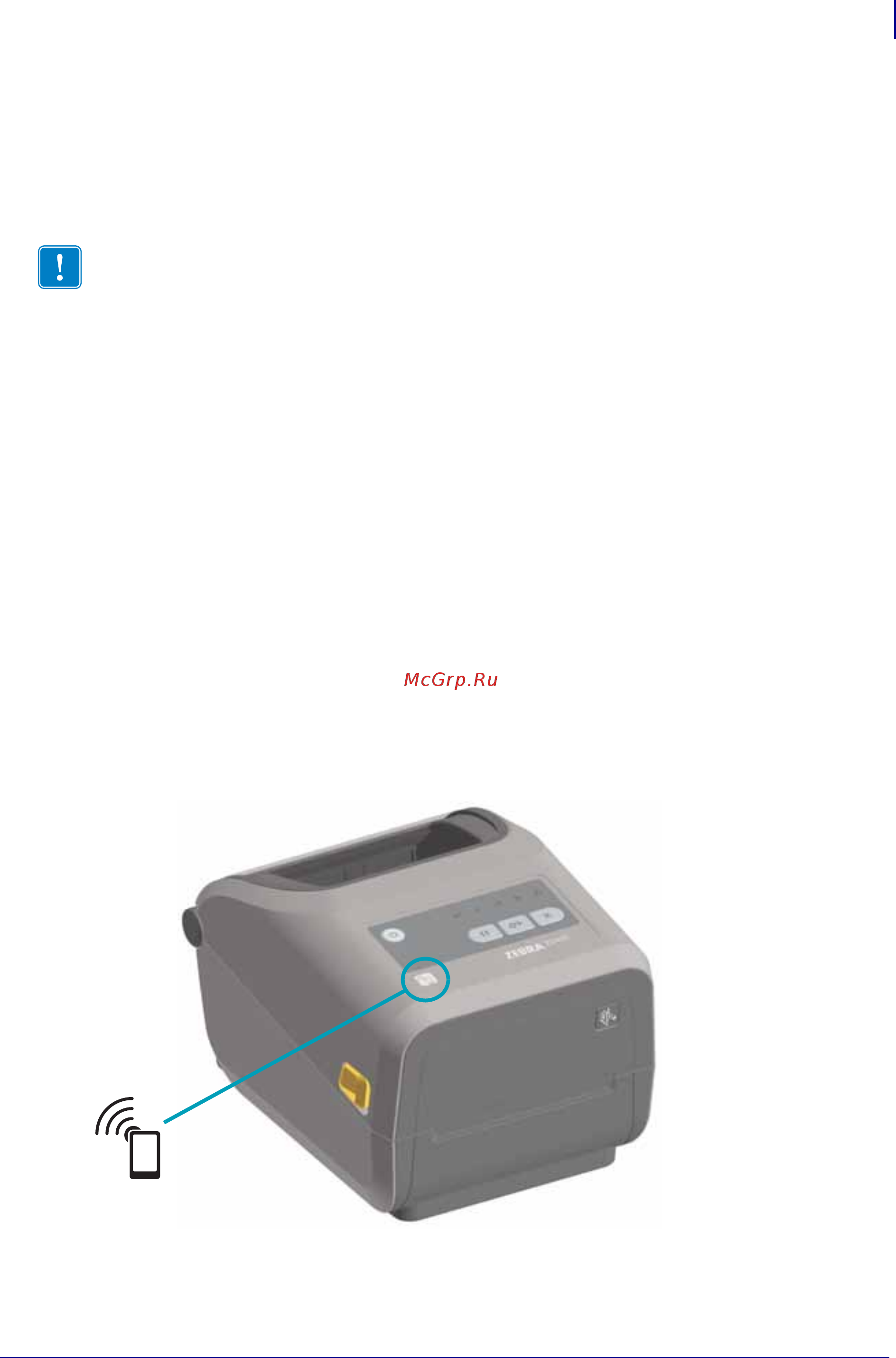

Местоположение эмблемы
Print Touch
(пассивный элемент NFC)
